ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

    A01X0BHE09
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (выключатель зажигания)

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия

      7 (SS1) - 5 (GND)

      2 (SS2) - 5 (GND)

      		 Не нажат 10 кОм или более

      7 (SS1) - 5 (GND)

      2 (SS2) - 5 (GND)

      		 Нажат Менее 1 Ом

      Если результат не соответствует заданному, замените выключатель зажигания.

    2. Подайте напряжение аккумуляторной батареи на контакты выключателя и проверьте, светится ли индикатор выключателя.

      Tech Tips


      • Если положительный (+) и отрицательный (-) выводы подключены неправильно, индикатор выключателя зажигания не будет светиться.


      • Если напряжение слишком низкое, индикатор не будет светиться.

      OK
      Условия измерений Заданные условия

      Положительный вывод аккумуляторной батареи (+) → контакт 11 (SWIL)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (GND)

      		 Светится (подсветка буквенных обозначений)

      Положительный вывод аккумуляторной батареи (+) → контакт 12 (INDS)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (GND)

      		 Светится (зеленым светом)

      Положительный вывод аккумуляторной батареи (+) → контакт 13 (INDW)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 5 (GND)

      		 Светится (желтым светом)

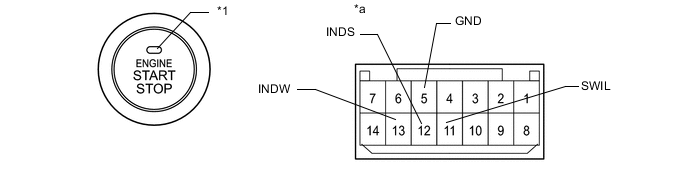

      A01X4XTE01
      Обозначения на рисунке
      *1 Индикатор - -
      *a

      Устройство с неподсоединенным жгутом проводов

      (выключатель зажигания)

      		 - -

      Если результат не соответствует заданному, замените выключатель зажигания.
