СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ Цепь питания IG

ОПИСАНИЕ

Когда зажигание включено (IG), цепь питания IG обеспечивает подачу положительного (+) напряжения питания в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты.

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)



   1.

      Отсоедините разъем мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия E144-10 (IG) - масса Зажигание включено (IG) 11-14 В

      Table 2. Обозначения на рисунке

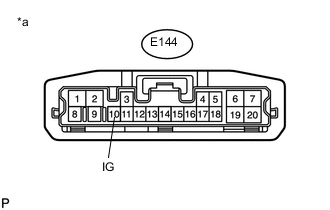

      *a	Вид спереди разъема со стороны жгута проводов: (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)



   • OKClick here
   • NG

     ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

2. Click here

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА)



   1.

      Отсоедините разъем мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия E144-1 (GND) - масса Всегда Менее 1 Ом E144-8 (GND2) - масса

      Table 3. Обозначения на рисунке

      *a	Вид спереди разъема со стороны жгута проводов: (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)



   • OK

     ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (см. стр.Click here)

   • NG

     ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
