OUTER MIRROR SWITCH REMOVAL

CAUTION / NOTICE / HINT

Tech Tips


  • Use the same procedure for RHD and LHD vehicles.

  • The procedure listed below is for LHD vehicles.

PROCEDURE


  1. REMOVE INSTRUMENT SIDE PANEL LH

    Click here

  2. REMOVE FRONT DOOR SCUFF PLATE LH

    Click here

  3. REMOVE COWL SIDE TRIM BOARD LH

    Click here

  4. REMOVE NO. 2 INSTRUMENT PANEL FINISH PANEL CUSHION

    Click here

  5. REMOVE LOWER INSTRUMENT PANEL PAD SUB-ASSEMBLY LH

    Click here

  6. REMOVE NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH

    Click here

  7. REMOVE NO. 2 INSTRUMENT CLUSTER FINISH PANEL GARNISH

    Click here

  8. REMOVE NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

    Click here

  9. REMOVE LOWER NO. 1 INSTRUMENT PANEL FINISH PANEL

    Click here

  10. REMOVE NO. 1 SWITCH HOLE BASE

    Click here

  11. REMOVE OUTER MIRROR SWITCH ASSEMBLY

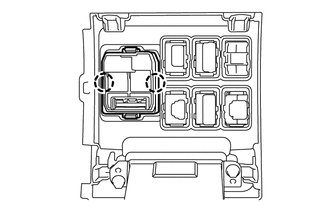

    1. B001XJB

      Detach the 2 claws and remove the outer mirror switch assembly.

  12. REMOVE RETRACTABLE OUTER MIRROR SWITCH (w/ Automatic Retractable Mirror)

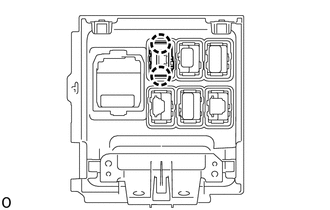

    1. B001W26

      Detach the 2 claws and remove the retractable outer mirror switch.
