ЗАДНИЙ БАМПЕР УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ


    1. Для моделей с сенсорной системой помощи при парковке LEXUS:


      1. Подсоедините разъем.

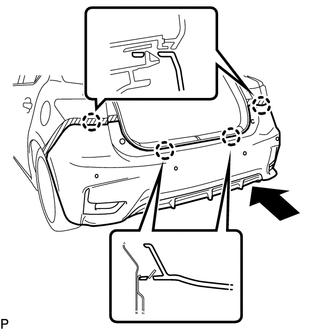

    2. A004WQ5

      Установите задний бампер в сборе, как показано на рисунке, и введите в зацепление 4 захвата.

    3. B001KXW

      Освободите 3 захвата, как показано на рисунке.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

    4. Заверните винт.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

    5. для моделей без подкузовной панели пола:


      1. Вверните 2 винта и установите 6 фиксаторов.

    6. для моделей с подкузовной панелью пола:


      1. Установите 2 винта и 8 фиксаторов.

  2. УСТАНОВИТЕ ЭЛЕМЕНТ ЗАДНЕГО БАМПЕРА


    1. Введите в зацепление крепление.

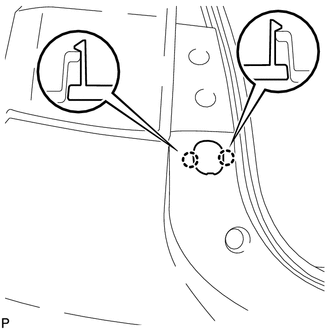

    2. A004W9M

      Установите элемент заднего бампера и закрепите его 2 захватами.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.
