ФАРА В СБОРЕ (для моделей со светодиодными фарами) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ФАРУ

    Note


    • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

    • Не допускайте попадания грязи или посторонних веществ на блок фары или другие компоненты.

    • Если на блоке фары в сборе или других компонентах остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.


    1. Предварительно установите блок фары в корпус.

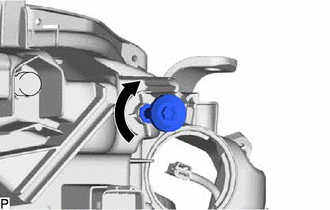

    2. B001MFV

      Удерживая блок фары рукой, поверните регулировочный винт, как показано на рисунке, чтобы установить блок фары.

      Tech Tips

      Поверните регулировочный винт на такое же количество оборотов, на которое он был повернут при снятии.

    3. B001N31

      Подсоедините кольцо шарнира.

    4. Подсоедините разъем.

  2. УСТАНОВИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ


    1. Полностью удалите старое уплотнение рассеивателя фары.

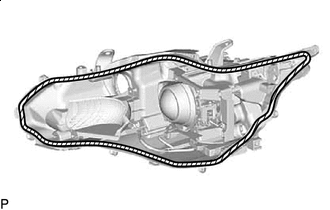

    2. B001KS6C01
      B001MUK Очищаемая зона

      Очистите установочную канавку рассеивателя фары.

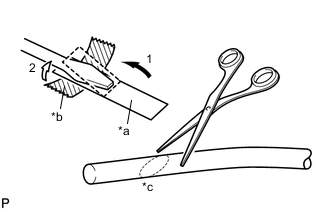

    3. B001LVIC09
      *a Прокладочная бумага
      *b Лента
      *c 45°

      Частично снимите отслаивающуюся бумагу с новой прокладки рассеивателя фары и отрежьте ее кусок.

    4. Согните отслаивающуюся бумагу на конце отвертки и закрепите ее, как указано стрелками и в порядке, показанном на рисунке.

    5. Ножницами отрежьте конец прокладки рассеивателя фары по диагонали (под углом 45°).

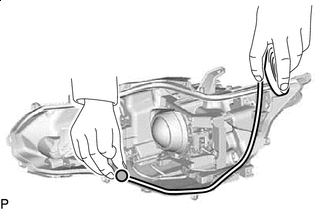

    6. B001N0JC01
      B001LAT Начальное положение

      Начиная с положения, показанного на рисунке, и двигаясь против часовой стрелки, временно закрепите прокладку рассеивателя фары, как показано на рисунке.

      Note

      Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

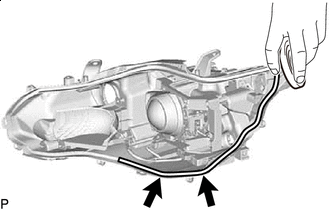

    7. B001LDHC01
      B001KHV Угловая канавка

      Установите прокладку рассеивателя фары в угловую канавку.

      Note


      • Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

      • Если прокладка рассеивателя фары была установлена с натяжением, она не установится должным образом в угловую канавку.

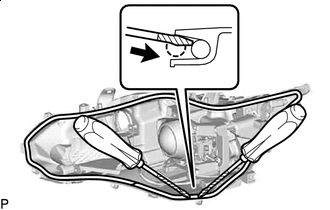

    8. B001NAYC01
      B001MUK Прокладочная бумага

      С помощью 2 отверток с обернутыми отслаивающейся бумагой концами вдавите прокладку рассеивателя фары в канавку до упора.

      Note


      • Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

      • Если прокладка рассеивателя фары была установлена с натяжением, она не установится должным образом в угловую канавку.

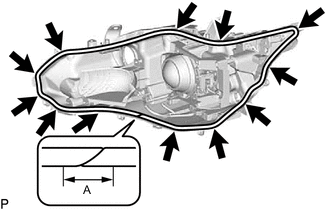

    9. B001MG5C01
      B001KHV Угловая канавка

      Повторяйте следующее действие по установке прокладки рассеивателя фары, пока не будет достигнуто начальное положение: Временно закрепите прокладку рассеивателя фары в прямой канавке и полностью вдавите ее в канавку, а затем временно закрепите ее в угловой канавке и полностью вдавите ее в канавку.

    10. После полной установки прокладки рассеивателя фары проверьте, что концы перекрываются не менее чем на 10 мм (0,394 дюйма).

      Номинальный размер
      Участок Размер
      А не менее 10 мм (0,394 дюйма)

    11. Проверьте правильность установки прокладки рассеивателя фары.

      Note


      • Убедитесь, что прокладка рассеивателя фары не выступает и установлена надлежащим образом.

      • Убедитесь в отсутствии зазора между торцами прокладки рассеивателя фары.

      • В обязательном порядке тщательно проверьте углы, поскольку обычно прокладка рассеивателя фары плохо устанавливается именно в углах.

  3. УСТАНОВИТЕ РАССЕИВАТЕЛЬ ФАРЫ

    Note


    • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

    • Не допускайте попадания грязи и посторонних веществ на рассеиватель фары.

    • Если на внутренней поверхности рассеивателя остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.


    1. Очистите уплотнительную поверхность рассеивателя фары.

    2. B001MPI

      Установите рассеиватель фары на корпусе и введите в зацепление 7 захватов.

      Note

      Убедитесь, что все захваты введены в зацепление.

    3. B001KVEC01
      B001KHV Винт
      B001NB3 Винт "TORX"

      Вверните винт "TORX" с помощью отвертки для винтов "TORX" T20H.

    4. Заверните 8 винтов.

    5. Проверьте правильность установки прокладки рассеивателя фары.

      Note

      Убедитесь, что прокладка рассеивателя фары не выступает и по всей длине соприкасается с рассеивателем фары.

    6. B001MMU

      Подсоедините разъем.

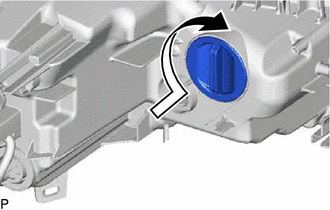

    7. B001K8F

      Поверните заднюю крышку фары, как показано на рисунке, чтобы установить ее.

  4. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ И ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    1. B001KDN

      Введите в зацепление 2 зажима и захват, чтобы установить патрон лампы переднего указателя поворота с проводкой.

  5. УСТАНОВИТЕ УПЛОТНЕНИЕ ОСНОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ УПРАВЛЕНИЯ УРОВНЕМ ФАРЫ


    1. Установите новое уплотнение основания электродвигателя управления уровнем фары.

  6. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАРЫ

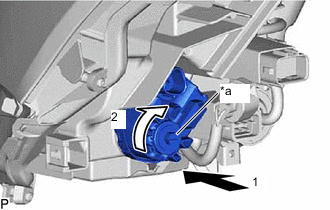

    1. B001MLDC01
      *a Винт регулировки

      Вставьте электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (1).

    2. Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (2), чтобы подсоединить вал.

      Tech Tips

      Поверните регулировочный винт на такое же количество оборотов, на которое он был повернут при снятии.

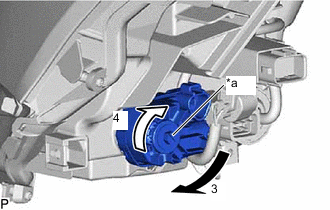

    3. B001MHZC01
      *a Винт регулировки

      Поверните электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (3).

      Tech Tips

      При установке электродвигателя системы управления уровнем правой фары в сборе поверните его в противоположном направлении, указанном стрелкой (3) на рисунке.

    4. Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (4).

      Tech Tips

      Поверните регулировочный винт на такое же количество оборотов, на которое он был повернут при снятии.

    5. B001N3L

      Подсоедините разъем.

  7. УСТАНОВИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    1. Установите лампу переднего указателя поворота в патрон и подсоедините проводку.

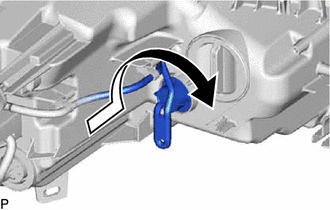

    2. B001N13

      Поверните лампу и патрон с проводкой переднего указателя поворота, как показано на рисунке, чтобы установить их единым узлом.
