ФАРА В СБОРЕ (для моделей со светодиодными фарами) ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ПРОВОД ФАРЫ


    1. A004XP3

      Подсоедините 2 разъема и установите провод фары.

  2. УСТАНОВИТЕ ПРОКЛАДКУ ФАРЫ


    1. Установите новую прокладку фары.

  3. УСТАНОВИТЕ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ


    1. A004Y9S

      Введите в зацепление направляющую.

    2. Установите ЭБУ управления светодиодным освещением на крышку фары № 1, закрепив его винтом.

    3. A004ZIG

      Подсоедините разъем.

    4. Введите зажим в зацепление.

    5. A004YW6

      Установите ЭБУ управления светодиодным освещением с крышкой фары № 1, закрепив узел 4 винтами.

  4. УСТАНОВИТЕ УПЛОТНЕНИЕ ОСНОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ УПРАВЛЕНИЯ УРОВНЕМ ФАРЫ


    1. Установите новое уплотнение основания электродвигателя управления уровнем фары.

  5. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАРЫ

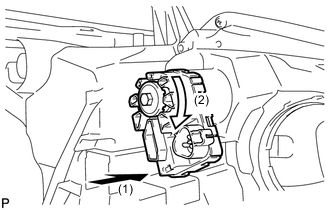

    1. A004VTQE03

      Вставьте электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (1).

    2. Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (2), чтобы подсоединить вал.

      Tech Tips

      Поверните регулировочный винт на такое же количество оборотов, на которое он был повернут при снятии.

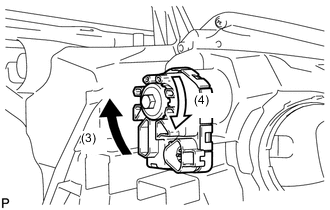

    3. A004W4UE03

      Поверните электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (3).

      Tech Tips

      При установке электродвигателя системы управления уровнем правой фары в сборе поверните его в противоположном направлении, указанном стрелкой (3) на рисунке.

    4. Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (4), чтобы установить его.

      Tech Tips

      Поверните регулировочный винт на такое же количество оборотов, на которое он был повернут при снятии.

    5. A004W1Y

      Подсоедините разъем.

  6. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ И ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    1. A004VYD

      Подсоедините разъем и установите патрон и проводку переднего указателя поворота.

  7. УСТАНОВИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    1. Установите лампу переднего указателя поворота в патрон и подсоедините проводку.

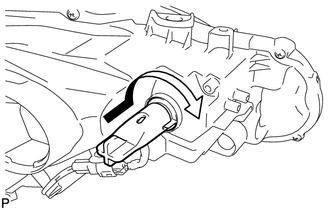

    2. A004WMM

      Поверните лампу и патрон переднего указателя поворота вместе с проводкой в направлении, указанном на рисунке стрелкой, и установите их как единый узел.

  8. УСТАНОВИТЕ ЛАМПУ ФАРЫ № 1

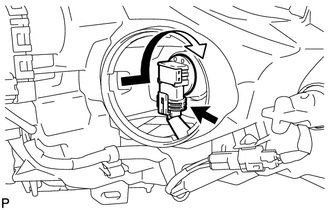

    1. A004VPN

      Поверните лампу фары № 1 в направлении, указанном стрелкой на рисунке, чтобы установить ее.

      Note

      Не прикасайтесь к стеклу лампы.

    2. Подсоедините разъем.

  9. УСТАНОВИТЕ БЛОКИРОВОЧНЫЙ КОЛПАЧОК ФАРЫ

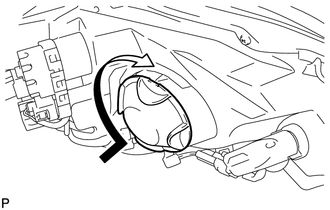

    1. A004XBZ

      Для установки поверните блокировочный колпачок фары в направлении, указанном на рисунке стрелкой.
