СИСТЕМА ОСВЕЩЕНИЯ ПРОВЕРКА РАБОТЫ СИСТЕМЫ


  1. ПРОВЕРКА РАБОТЫ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ


    1. Включите питание (IG).

    2. Переведите переключатель освещения в положение AUTO.

    3. Закройте датчик автоматического управления освещением.

    4. Убедитесь, что задние фонари и фары ближнего света включились.

    5. Откройте датчик автоматического управления освещением.

    6. Убедитесь, что фары ближнего света и задние фонари погасли.

  2. ПРОВЕРКА РАБОТЫ СИСТЕМЫ АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ ОСВЕЩЕНИЯ (кроме моделей с системой автоматического выключения освещения в зависимости от состояния двери водителя)


    1. Когда переключатель освещения установлен в положение TAIL или HEAD:


      1. Включите питание (IG).

      2. Включите фары ближнего света, фары дальнего света, задние фонари, передние противотуманные фары*1 и задние противотуманные фонари*2.

      3. Выключите питание.

      4. Убедитесь, что фары ближнего света, фары дальнего света и передние противотуманные фары*1 немедленно гаснут.

        Tech Tips

        Задние фонари и задние противотуманные фонари*2 продолжают гореть.


        • *1: Для моделей с передними противотуманными фарами

        • *2: для моделей с задними противотуманными фонарями

    2. Когда переключатель освещения установлен в положение AUTO:


      1. Закройте дверь со стороны водителя.

      2. Включите питание (IG).

      3. Включите задние фонари, фары ближнего света, фары дальнего света, передние противотуманные фары*1 и задние противотуманные фонари*2, закрыв датчик автоматического управления освещением.

      4. Выключите питание.

      5. Убедитесь, что все наружное освещение немедленно гаснет.


        • *1: Для моделей с передними противотуманными фарами

        • *2: для моделей с задними противотуманными фонарями

  3. ПРОВЕРКА РАБОТЫ СИСТЕМЫ АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ ОСВЕЩЕНИЯ (для моделей с системой автоматического выключения освещения в зависимости от состояния двери водителя)


    1. Закройте все двери.

    2. Включите питание (IG).

    3. Включите фары ближнего света, фары дальнего света, задние фонари, передние противотуманные фары*1 и задние противотуманные фонари*2.

    4. Выключите питание.

    5. Откройте дверь со стороны водителя.

    6. Убедитесь, что все наружное освещение немедленно гаснет.


      • *1: для моделей с передними противотуманными фарами

      • *2: для моделей с задними противотуманными фонарями

  4. ПРОВЕРКА РАБОТЫ СИСТЕМЫ АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ ОСВЕЩЕНИЯ (для моделей с функцией задержки)


    1. Когда включены только задние фонари:


      1. Закройте дверь со стороны водителя.

      2. Включите питание (IG).

      3. Переведите переключатель освещения в положение TAIL.

      4. Выключите питание.

      5. Откройте дверь со стороны водителя.

      6. Убедитесь, что задние фонари немедленно гаснут.

    2. Когда фары включены:


      1. Закройте все двери.

      2. Включите питание (IG).

      3. Включите фары.

      4. Выключите питание.

      5. Откройте любую дверь.

      6. Закройте все двери.

      7. Убедитесь, что все световые приборы гаснут через 30 с (функция задержки).

        Tech Tips

        Если кнопка блокировки на ключе нажимается после блокировки дверей перед выключением ламп, все лампы незамедлительно гаснут.

  5. ПРОВЕРКА РАБОТЫ СИСТЕМЫ ПОДФАРНИКОВ, ВКЛЮЧАЕМЫХ ПРИ ДВИЖЕНИИ В СВЕТЛОЕ ВРЕМЯ СУТОК


    1. Включите питание (READY).

    2. Переведите переключатель освещения в положение AUTO (убедитесь, что задние фонари не включаются системой автоматического управления освещением).

    3. Отпустите стояночный тормоз.

    4. Убедитесь, что подфарники, включаемые при движении в светлое время суток (габаритные фонари высокой интенсивности), включены.

  6. ПРОВЕРКА РАБОТЫ СИСТЕМЫ ОСВЕЩЕНИЯ ПРИ ПОСАДКЕ


    1. Переведите переключатель освещения в положение AUTO.

    2. Закройте датчик автоматического управления освещением.

    3. Выключите питание.

    4. Закройте и заблокируйте все двери.

    5. Разблокируйте все двери с помощью функции дистанционной разблокировки или функции разблокировки системы посадки.

    6. Убедитесь, что задние фонари, габаритные фонари (габаритные фонари низкой интенсивности), лампы освещения номерного знака и лампы освещения салона (подсветка выключателей и т. д.) включаются приблизительно на 15 секунд.

  7. ПРОВЕРКА РАБОТЫ СИСТЕМЫ СОПРОВОДИТЕЛЬНОГО ОСВЕЩЕНИЯ (для моделей с системой сопроводительного освещения)


    1. Выключите питание.

    2. Переведите переключатель освещения в выключенное положение или положение AUTO.

    3. Оттяните переключатель освещения в положение однократного мигания фарами.

    4. Убедитесь, что фары ближнего света, задние фонари, габаритные фонари (габаритные фонари низкой интенсивности), лампы освещения номерного знака и лампы освещения салона (подсветка выключателей и т. д.) включаются приблизительно на 30 секунд.

  8. ПРОВЕРКА РАБОТЫ СИСТЕМЫ НИЖНИХ ЛАМП НАРУЖНЫХ ЗЕРКАЛ


    1. Ниже рассмотрены условия и режимы работы этой системы.

      Принцип работы Условие
      Светятся в течение 15 с, а затем плавно гаснут

      При выполнении любого из следующих условий лампы светятся в течение 15 с, а затем плавно гаснут:


      • Ключ попадает в зону действия вокруг дверей, когда питание выключено, а все двери закрыты.*

      • Любая дверь разблокируется, если питание выключено, а все двери закрыты и заблокированы.
      Немедленное затухание

      При выполнении любого из следующих условий лампы плавно гаснут сразу же:


      • Все двери блокируются, если питание выключено, все двери закрыты, а одна из них разблокирована.

      • Когда все двери закрыты и заблокированы, все двери блокируются снова.

      • Питание включено (IG).

      Tech Tips

      *: Когда лампы включены, а ключ покидает области действия вокруг дверей, примерно через 3 секунды лампы плавно гаснут.

  9. ПРОВЕРКА РАБОТЫ СИСТЕМЫ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА (для моделей с системой автоматического включения дальнего света)

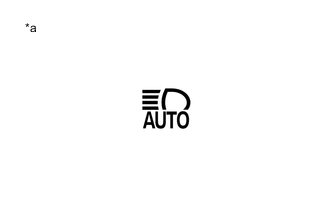

    B001KYHC05
    *a Контрольная лампа автоматического включения дальнего света

    1. Проверьте работу контрольной лампы автоматического включения дальнего света.


      1. Включите питание (IG).

      2. Переведите переключатель освещения в положение AUTO или положение HEAD.

      3. Установите переключатель света фар в положение дальнего света.

      4. Нажмите выключатель системы автоматического включения дальнего света.

        Tech Tips

        Если выключатель системы автоматического включения дальнего света включен, и переключатель освещения не находится в положении AUTO или HEAD, или переключатель света фар не находится в положении дальнего света, то на мультиинформационном дисплее отображается сообщение "To Activate Auto High Beam, Switch Headlights to High Beam" (для включения системы автоматического включения дальнего света переключите свет фар на дальний).

      5. Убедитесь, что контрольная лампа автоматического включения дальнего света включена.

        Note

        Если передняя камера распознавания объектов не может надлежащим образом определять объекты ввиду неблагоприятных погодных условий, таких как туман или другие видимые препятствия, контрольная лампа системы автоматического включения дальнего света фар может временно не включаться, а система автоматического включения дальнего света может не работать.

    2. Проверьте работу функции автоматического включения дальнего света.


      1. Во время движения автомобиля в темное время суток с системой автоматического включения дальнего света в режиме ожидания убедитесь, что дальний свет фар включается автоматически с небольшой задержкой при выполнении следующих условий:


        • Скорость автомобиля превышает примерно 40 км/час (25 миль в час). (для моделей для стран Европы)

        • Скорость автомобиля превышает примерно 30 км/час (19 миль в час). (кроме моделей для стран Европы)

        • Зона перед автомобилем затемнена.

        • Встречные автомобили с включенными фарами отсутствуют.

        • Движущиеся впереди автомобили с включенными задними фонарями отсутствуют.

        • Вдоль улицы впереди почти нет горящих уличных фонарей.

      2. Во время движения автомобиля в темное время суток с фарами, включенными системой автоматического включения дальнего света, убедитесь, что при выполнении любого из перечисленных ниже условий система автоматического включения дальнего света выключает дальний свет и возвращается в режим ожидания:


        • Скорость автомобиля ниже приблизительно 30 км/час (19 миль в час). (для моделей для стран Европы)

        • Скорость автомобиля ниже приблизительно 25 км/час (16 миль в час). (кроме моделей для стран Европы)

        • Уровень освещенности окружающей среды становится выше заданного порогового значения.

        • Появляются встречные автомобили с включенными фарами.

        • Появляются движущиеся впереди автомобили с включенными задними фонарями.

        • Яркость света находящихся впереди уличных фонарей становится выше заданного порогового значения.
