СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Проверьте линию шины 3 на короткое замыкание на GND

ОПИСАНИЕ

Между одним из проводов шины CAN и GND может быть короткое замыкание, если между контактом 6 (CA3H) ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза) и контактом 4 (CG) разъема DLC3 или между контактом 21 (CA3L) ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза) и контактом 4 (CG) разъема DLC3 сопротивление отсутствует.

Признак Неисправный участок
Отсутствует сопротивление между контактом 6 (CA3H) ЭБУ центрального сетевого шлюза и контактом 4 (CG) DLC3, или контактом 21 (CA3L) ЭБУ центрального сетевого шлюза и контактом 4 (CG) DLC3.

  • Короткое замыкание на массу в главной шине CAN

  • Короткое замыкание на массу во вспомогательной шине CAN

  • ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза)

  • Радиоприемник в сборе

    (для моделей с приемником системы навигации или с радиоприемником с дисплеем)

  • DCM (приемопередатчик системы обработки и передачи информации)

    (для моделей с ручным выключателем (SOS))

  • Разъем распределительного блока шины CAN № 8

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001MV3E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Так как порядок проведения диагностики важен для получения корректных результатов, начните поиск неисправностей с раздела "Порядок поиска неисправностей", если выводятся коды DTC, связанные с системой передачей данных CAN.

    Нажмите здесь Click here

  • Перед измерением сопротивления шины CAN, выключите питание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесь Click here

  • После ремонта выполните проверку шины CAN и убедитесь, что все ЭБУ и датчики, подсоединенные к системе передачи данных CAN, отображаются как нормальные.

    Нажмите здесь Click here

Tech Tips


  • Перед отсоединением связанных компонентов для проверки нажмите на корпус каждого разъема, чтобы убедиться, что разъем не ослаблен и не отсоединен.

  • Если разъем отсоединен, убедитесь, что контакты и корпус разъема не имеют трещин, не деформированы и не подверглись коррозии.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 8)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. Отсоедините разъем H190 распределительного блока шины CAN № 8.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

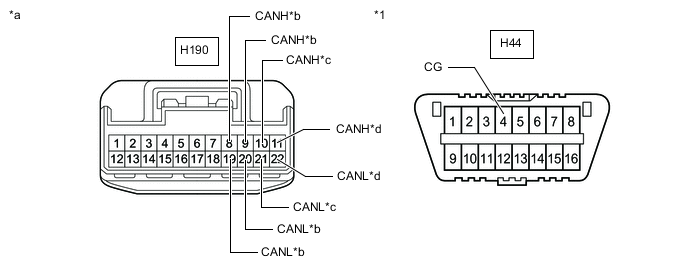

      B001KAXC04
      *1 DLC3 - -
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 8)

      		 *b к ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза)
      *c

      К радиоприемнику в сборе

      (для моделей с приемником системы навигации или с радиоприемником с дисплеем)

      		 *d

      к DCM (приемопередатчику системы обработки и передачи информации)

      (для моделей с ручным выключателем (SOS))
      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      H190-8 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза)
      H190-19 (CANL) - H44-4 (CG)
      H190-9 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза)
      H190-20 (CANL) - H44-4 (CG)
      H190-10 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Радиоприемник в сборе*1
      H190-21 (CANL) - H44-4 (CG)
      H190-11 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более DCM (приемопередатчик системы обработки и передачи информации)*2
      H190-22 (CANL) - H44-4 (CG)

      • *1: для моделей с приемником системы навигации или с радиоприемником с дисплеем

      • *2: для моделей с ручным выключателем (SOS)

      Результат
      Результат Перейти к
      OK А
      NG (линия к ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза)) B
      NG (линия к ЭБУ или датчику) C

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 8

    C

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ ИЛИ ДАТЧИК) Click here

    B

  2. ПРОВЕРЬТЕ ЛИНИЮ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 8 — ЭБУ ЦЕНТРАЛЬНОГО СЕТЕВОГО ШЛЮЗА (ЭБУ СЕТЕВОГО ШЛЮЗА))


    1. Отсоедините разъем H188 ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

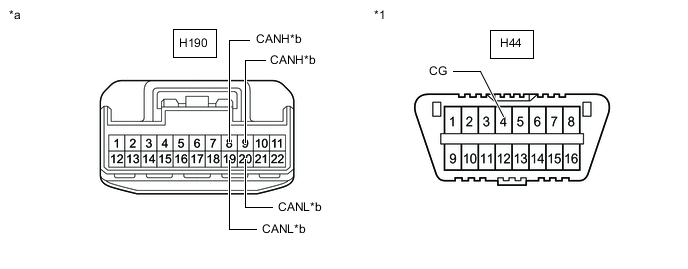

      B001KAXC05
      *1 DLC3 - -
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 8)

      		 *b к ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза)
      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H190-8 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более
      H190-19 (CANL) - H44-4 (CG)
      H190-9 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более
      H190-20 (CANL) - H44-4 (CG)
      Результат
      Результат
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ ЦЕНТРАЛЬНОГО СЕТЕВОГО ШЛЮЗА (ЭБУ СЕТЕВОГО ШЛЮЗА) Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЛИНИЮ ГЛАВНОЙ ШИНЫ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 8 — ЭБУ ЦЕНТРАЛЬНОГО СЕТЕВОГО ШЛЮЗА (ЭБУ СЕТЕВОГО ШЛЮЗА))

  3. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ ИЛИ ДАТЧИК)


    1. Подсоедините все жгуты проводов.

    2. Отсоедините разъем, содержащий контакты CANH и CANL, от ЭБУ или датчика, к которому подсоединена шина, коротко замкнутая на массу.

      Нажмите здесь Click here

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

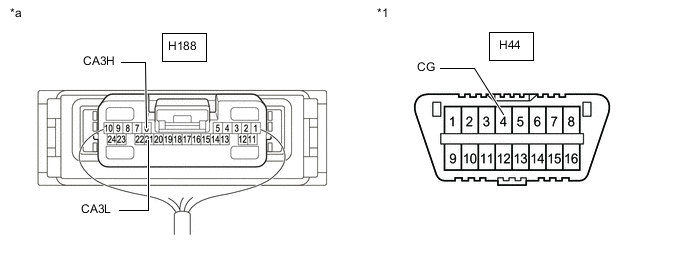

      B001LJRC07
      *1 DLC3 - -
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза))

      		 - -
      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H188-6 (CA3H) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более
      H188-21 (CA3L) - H44-4 (CG)

      Tech Tips


      • Если при отсоединении разъема от ЭБУ (или датчика) сопротивление составило не менее 200 Ом, то возможно короткое замыкание в ЭБУ или датчике.

      • Если при отсоединении разъема от ЭБУ или датчика сопротивление не становится нормальным, проверьте жгут проводов на короткое замыкание на массу и при необходимости отремонтируйте или замените жгут проводов или разъем.

      Результат
      Результат
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ ИЛИ ДАТЧИК

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
