СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Прекращение обмена данными с задней телекамерой

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с задней телекамерой

Выполняется любое из следующих условий:


  • На экране "Communication n Bus Check" GTS для параметра "Parking Assist Monitor System" отображается прекращение обмена данными.

  • Выводятся коды DTC системы передачи данных (начинающиеся на U), соответствующие "Режиму прекращения обмена данными с задней телекамерой" в "Таблице комбинаций кодов DTC".

  • Вспомогательная шина или разъем задней телекамеры в сборе

  • Цепь питания задней телекамеры в сборе

  • Цепь массы задней телекамеры в сборе

  • Задняя телекамера в сборе

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

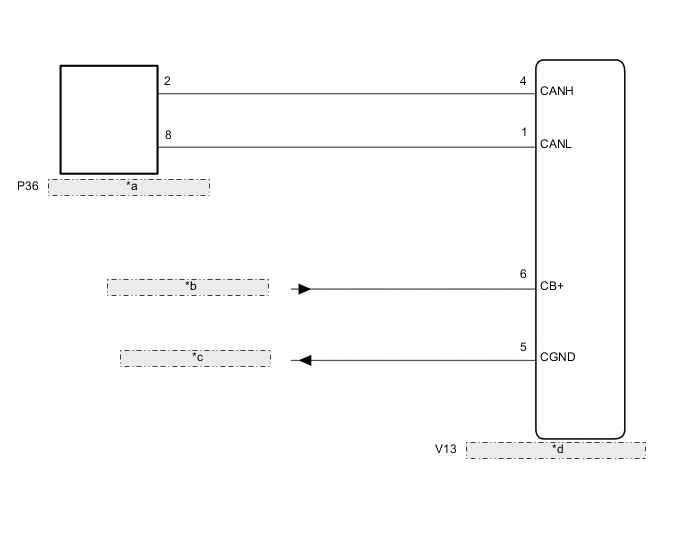

B001MUPE11
*a Разъем распределительного блока шины CAN № 7
*b от радиоприемника в сборе
*c к блоку радиоприемника
*d Задняя телекамера в сборе

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Так как порядок проведения диагностики важен для получения корректных результатов, начните поиск неисправностей с раздела "Порядок поиска неисправностей", если выводятся коды DTC, связанные с системой передачей данных CAN.

    Нажмите здесь Click here

  • Перед измерением сопротивления шины CAN, выключите питание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесь Click here

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN.

    Нажмите здесь Click here

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips


  • Перед отсоединением связанных компонентов для проверки нажмите на корпус каждого разъема, чтобы убедиться, что разъем не ослаблен и не отсоединен.

  • Если разъем отсоединен, убедитесь, что контакты и корпус разъема не имеют трещин, не деформированы и не подверглись коррозии.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЗАДНЕЙ ТЕЛЕКАМЕРЫ)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

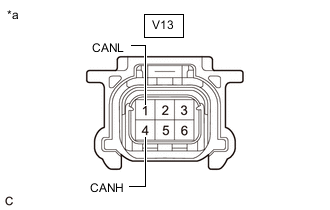

    2. B001LHOC27
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к задней телекамере в сборе)

      Отсоедините разъем V13 задней телекамеры в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      V13-4 (CANH) - V13-1 (CANL) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом
      Результат
      Результат
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНЫЕ ШИНЫ CAN ИЛИ РАЗЪЕМ (ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

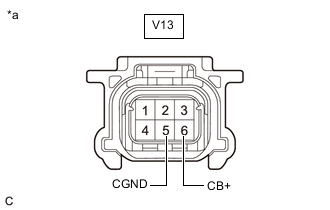

    1. B001LHOC28
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к задней телекамере в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      V13-5 (CGND) - масса Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи Менее 1 Ом

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Значение Заданные условия
      V13-6 (CB+) - масса Питание включено (ACC) 5,5 - 7,05 В
      Результат
      Результат
      OK
      NG

    OK

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
