СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Проверьте шину CAN на короткое замыкание на GND (для моделей с левосторонним рулевым управлением)

ОПИСАНИЕ

Между одним из проводов шины CAN и GND может быть короткое замыкание, если между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 нет сопротивления.

Признак Неисправный участок
Между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 нет сопротивления.

  • Короткое замыкание на массу в главной шине CAN

  • Короткое замыкание на массу во вспомогательной шине CAN

  • ЭБУ распределения питания

  • ECM

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • Щиток приборов в сборе

  • ЭБУ системы противоскольжения (усилитель тормозной системы с главным тормозным цилиндром)

  • Датчик угла поворота рулевого колеса (витой кабель с датчиком в сборе)

  • Датчик замедления и рысканья

  • ЭБУ рулевого управления с усилителем

  • Блок управления системы SRS

  • ЭБУ трансмиссии

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

  • Радиоприемник в сборе*1*2

  • DCM (приемопередатчик системы обработки и передачи информации)*3

  • Разъем распределительного блока шины CAN № 1

  • Разъем распределительного блока шины CAN № 2

  • Разъем распределительного блока шины CAN № 3

*1: для моделей с приемником системы навигации

*2: для моделей с радиоприемником с дисплеем

*3: для моделей с ручным выключателем (SOS)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A004WIME04
A004WY5E05

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите питание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. A004YV5E02
      Обозначения на рисунке
      *1 DLC3
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 2)
      *b К разъему распределительного блока шины CAN № 1
      *c К разъему распределительного блока шины CAN № 3
      *d К DLC3
      *e к ЭБУ рулевого управления с усилителем в сборе
      *f к радиоприемнику в сборе (для моделей с приемником системы навигации или с радиоприемником с дисплеем)

      Отсоедините разъем Н104 от задней стороны разъема распределительного блока шины CAN № 2.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      H104-1 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Разъем распределительного блока шины CAN № 1
      H104-2 (CANL) - H44-4 (CG)
      H104-4 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Разъем распределительного блока шины CAN № 3
      H104-5 (CANL) - H44-4 (CG)
      H104-7 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более DLC3
      H104-8 (CANL) - H44-4 (CG)
      H104-10 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более ЭБУ рулевого управления с усилителем
      H104-11 (CANL) - H44-4 (CG)
      H104-13 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Радиоприемник в сборе*1*2
      H104-14 (CANL) - H44-4 (CG)

      *1: для моделей с приемником системы навигации

      *2: для моделей с радиоприемником с дисплеем

      Результат
      Результат Перейти к
      OK А
      NG (вспомогательная шина DLC3) B
      NG (главная шина распределительного блока шины CAN № 1) C
      NG (главная шина распределительного блока шины CAN № 3) D
      NG (шина ЭБУ или датчика) E

    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К DLC3

    C

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1) Click here

    D

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3) Click here

    E

    ПРОВЕРЬТЕ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ, ДАТЧИК) Click here

    А

  2. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2)

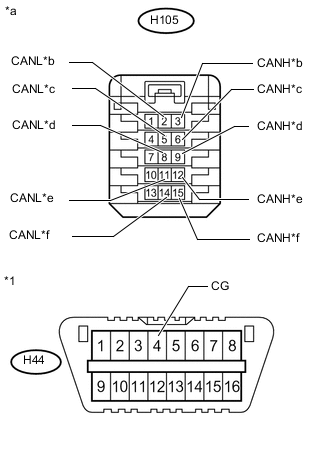

    1. A004YKEE02
      Обозначения на рисунке
      *1 DLC3
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 2)
      *b к датчику угла поворота рулевого колеса (витому кабелю с датчиком в сборе)
      *c к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
      *d к центральному блоку управления системы SRS
      *e к датчику замедления и рысканья
      *f к DCM (приемопередатчику системы обработки и передачи информации)

      Отсоедините разъем Н105 от передней стороны разъема распределительного блока шины CAN № 2.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      H105-3 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Датчик угла поворота рулевого колеса (витой кабель с датчиком в сборе)
      H105-2 (CANL) - H44-4 (CG)
      H105-6 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
      H105-5 (CANL) - H44-4 (CG)
      H105-9 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Блок управления системы SRS
      H105-8 (CANL) - H44-4 (CG)
      H105-12 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Датчик замедления и рысканья
      H105-11 (CANL) - H44-4 (CG)
      H105-15 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более DCM (приемопередатчик системы обработки и передачи информации)
      H105-14 (CANL) - H44-4 (CG)
      Результат
      Результат Перейти к
      OK A
      NG (шина ЭБУ или датчика) B

    A

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2

    B

    ПРОВЕРЬТЕ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ, ДАТЧИК) Click here

  3. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)

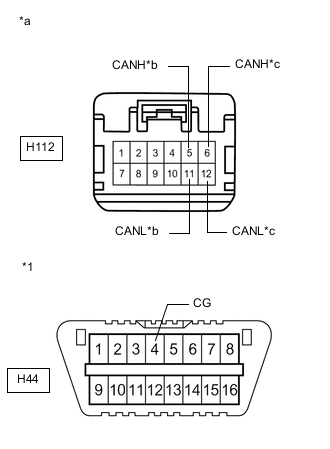

    1. B001MPEE19
      Обозначения на рисунке
      *1 DLC3
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *b К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)
      *c К разъему распределительного блока шины CAN № 2

      Отсоедините разъем Н112 от разъема распределительного блока шины CAN № 1.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      H112-5 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      H112-11 (CANL) - H44-4 (CG)
      H112-6 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Разъем распределительного блока шины CAN № 2
      H112-12 (CANL) - H44-4 (CG)
      Результат
      Результат Перейти к
      OK А
      NG (главная шина распределительного блока шины CAN № 2) B
      NG (вспомогательная шина главного ЭБУ кузова) C

    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ПРОВОД ИЛИ РАЗЪЕМ ГЛАВНОЙ ШИНЫ CAN (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1 – РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2)

    C

    ПРОВЕРЬТЕ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ, ДАТЧИК) Click here

    А

  4. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)

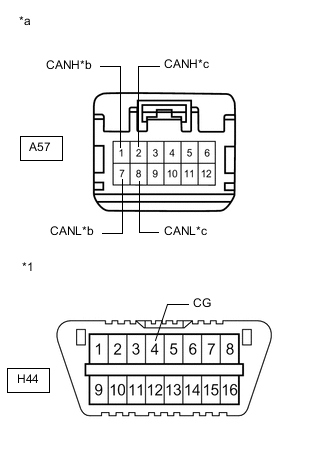

    1. A004XU7E20
      Обозначения на рисунке
      *1 DLC3
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)
      *b К ECM
      *c к ЭБУ системы противоскольжения (усилителю тормозной системы в сборе с главным цилиндром)

      Отсоедините разъем А57 от разъема распределительного блока шины CAN № 1.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      A57-1 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более ECM
      A57-7 (CANL) - H44-4 (CG)
      A57-2 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более ЭБУ системы противоскольжения (усилитель тормозной системы с главным тормозным цилиндром)
      A57-8 (CANL) - H44-4 (CG)
      Результат
      Результат Перейти к
      OK А
      NG (шина ЭБУ или датчика) B

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1

    B

    ПРОВЕРЬТЕ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ, ДАТЧИК) Click here

  5. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3)


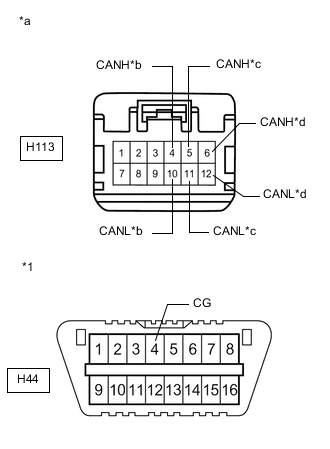

    1. A004XU7E21
      Обозначения на рисунке
      *1 DLC3
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 3)
      *b к ЭБУ распределения питания
      *c К разъему распределительного блока шины CAN № 2
      *d К щитку приборов в сборе

      Отсоедините разъем Н113 от разъема распределительного блока шины CAN № 3.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      H113-4 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более ЭБУ распределения питания
      H113-10 (CANL) - H44-4 (CG)
      H113-5 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Разъем распределительного блока шины CAN № 2
      H113-11 (CANL) - H44-4 (CG)
      H113-6 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более Щиток приборов в сборе
      H113-12 (CANL) - H44-4 (CG)
      Результат
      Результат Перейти к
      OK А
      NG (главная шина распределительного блока шины CAN № 2) B
      NG (шина ЭБУ или датчика) C

    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ПРОВОД ИЛИ РАЗЪЕМ ГЛАВНОЙ ШИНЫ CAN (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 – РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3)

    C

    ПРОВЕРЬТЕ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ, ДАТЧИК) Click here

    А

  6. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3)

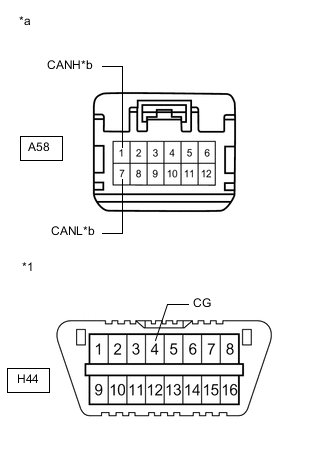

    1. A004XU7E22
      Обозначения на рисунке
      *1 DLC3
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 3)
      *b к ЭБУ трансмиссии в сборе

      Отсоедините разъем А58 от разъема распределительного блока шины CAN № 3.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      A58-1 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более ЭБУ трансмиссии
      A58-7 (CANL) - H44-4 (CG)
      Результат
      Результат Перейти к
      OK А
      NG (вспомогательная шина ЭБУ трансмиссии) B

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3

    B

  7. ПРОВЕРЬТЕ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ, ДАТЧИК)


    1. Подсоедините все разъемы жгута проводов (разъем распределительного блока шины CAN № 1, разъем распределительного блока шины CAN № 2 и разъем распределительного блока шины CAN № 3).

    2. Отсоедините ЭБУ или датчик, подключенный к шине CAN с коротким замыканием на массу.

      Tech Tips

      Если ЭБУ или датчик имеет несколько разъемов, отсоедините разъем, содержащий линии шины CAN. Для определения ЭБУ или датчика, подключенного к шине с коротким замыканием, см. таблицы контактов ЭБУ (см. стр. Click here).

    3. A004X9HE02
      Обозначения на рисунке
      *1 DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H44-6 (CANH) - H44-4 (CG) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 200 Ом или более
      H44-14 (CANL) - H44-4 (CG)

      Tech Tips

      Если при отсоединении разъема от ЭБУ (или датчика) сопротивление составило не менее 200 Ом, то возможно короткое замыкание в ЭБУ (или датчике).


    OK

    ЗАМЕНИТЕ СООТВЕТСТВУЮЩИЙ ЭБУ ИЛИ ДАТЧИК

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ШИНУ ИЛИ РАЗЪЕМ СООТВЕТСТВУЮЩЕГО ЭБУ ИЛИ ДАТЧИКА
