СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Режим прекращения обмена данными с ЭБУ трансмиссии

ОПИСАНИЕ

ЭБУ трансмиссии приводит в действие привод запорного штифта стояночного тормоза в соответствии с сигналами, поступающими от ЭБУ распределения питания.

Неисправность Признак Неисправный участок
Режим прекращения обмена данными с ЭБУ трансмиссии

  • На экране "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображается "Transmission Control" (управление трансмиссией).

  • Относится к "Режиму прекращения обмена данными с ЭБУ трансмиссии" в "Таблице комбинации кодов DTC".

  • Вспомогательная шина или разъем ЭБУ трансмиссии

  • Цепь питания ЭБУ трансмиссии

  • ЭБУ трансмиссии

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

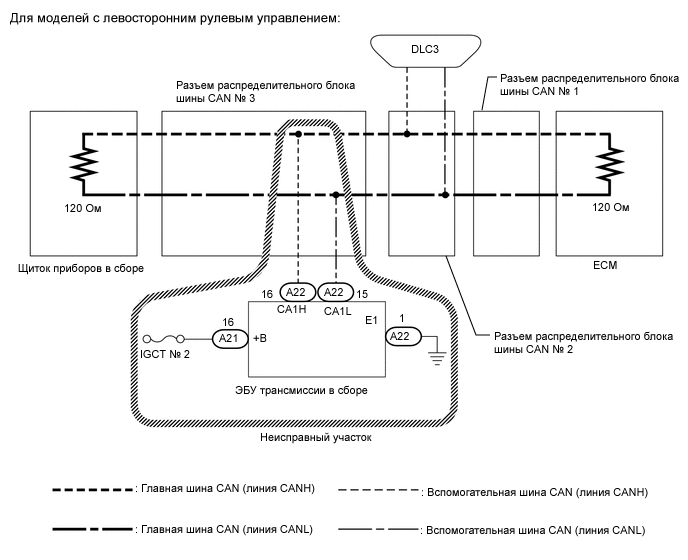

B001LWSE09

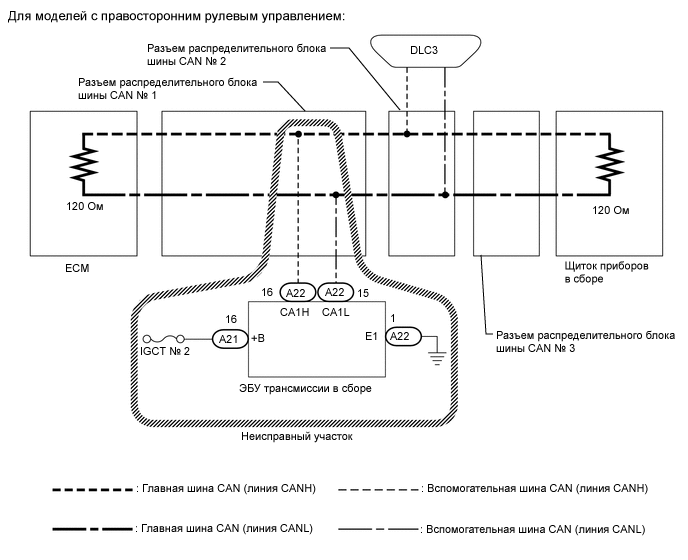

B001LWSE11

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите питание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ТРАНСМИССИИ)


    1. Выключите питание.

    2. B001L17E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ трансмиссии в сборе)

      Отсоедините разъем ЭБУ трансмиссии.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      A22-16 (CA1H) - A22-15 (CA1L) Питание выключено 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ТРАНСМИССИИ)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. B001M23E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ трансмиссии в сборе)

      Отсоедините разъемы ЭБУ трансмиссии.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A22-1 (E1) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      A21-16 (+B) - масса Питание включено (IG) 11-14 В

    OK

    ЗАМЕНИТЕ ЭБУ ТРАНСМИССИИ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
