СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Прекращение обмена данными с ECM

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с ECM

Выполняется любое из следующих условий:


  • На экране "Communication Bus Check" (проверка шины передачи данных) GTS для параметра "ECM (Engine)" отображается прекращение обмена данными.

  • Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с ECM" в "Таблице комбинаций кодов DTC".

  • Цепь питания ECM

  • Главная шина или разъем ECM

  • ECM

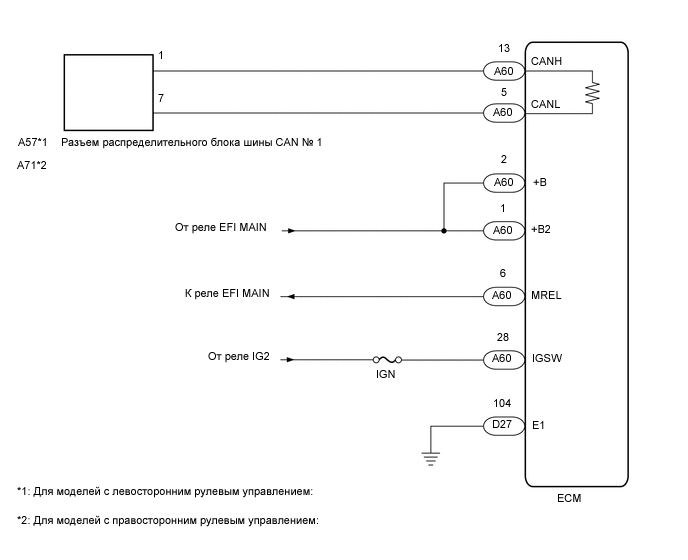

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001N4NE27

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Так как порядок проведения диагностики важен для получения корректных результатов, начните поиск неисправностей с раздела "Порядок поиска неисправностей", если выводятся коды DTC, связанные с системой передачей данных CAN.

    Нажмите здесь Click here

  • Перед измерением сопротивления шины CAN, выключите питание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесь Click here

  • После ремонта выполните проверку шины CAN и убедитесь, что все ЭБУ и датчики, подсоединенные к системе передачи данных CAN, отображаются как нормальные.

    Нажмите здесь Click here

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips


  • Перед отсоединением связанных компонентов для проверки нажмите на корпус каждого разъема, чтобы убедиться, что разъем не ослаблен и не отсоединен.

  • Если разъем отсоединен, убедитесь, что контакты и корпус разъема не имеют трещин, не деформированы и не подверглись коррозии.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ГЛАВНАЯ ШИНА ECM)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. B001MJGE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ECM)

      Отсоедините разъем A60 модуля ECM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A60-13 (CANH) - A60-5 (CANL) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 108-132 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ГЛАВНАЯ ШИНА ECM)

    OK

  2. ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM


    1. Проверьте цепь питания ECM.


      • для моделей с 2ZR-FXE (с системой РОГ): См. стр. Click here

      • для моделей с 2ZR-FXE (без системы РОГ): См. стр. Click here

      • для моделей с 5ZR-FXE: См. стр. Click here

      Результат
      Результат Следующий шаг
      OK (для моделей с 2ZR-FXE) А
      OK (для моделей с 5ZR-FXE) B
      NG C

    А

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    B

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
