СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U0199

Код DTC Наименование DTC
U0199 Нарушение связи с блоком управления двери "A"

ОПИСАНИЕ

№ DTC Условие обнаружения DTC Неисправный участок
U0199 Прекращение обмена данными с ЭБУ электропривода наружного зеркала продолжается.

  • Вспомогательная шина или разъем ЭБУ электропривода наружного зеркала

  • Цепь питания ЭБУ электропривода наружного зеркала в сборе

  • ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира) (для моделей с левосторонним рулевым управлением)

  • ЭБУ электропривода наружного зеркала в сборе (со стороны водителя) (для моделей с правосторонним рулевым управлением)

Tech Tips

Данный порядок выполнения диагностики предназначен для случаев, когда главный ЭБУ кузова выводит код DTC U0199 (на экране GTS отображается: Main Body).

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001LDPE09
B001LDPE10

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите питание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Снова проверьте диагностические коды неисправности DTC.

      Tech Tips

      Если Main Body главного ЭБУ кузова выводит код DTC U1002, это указывает на неисправность вспомогательной шины 1. Выполните диагностику для кода DTC U1002 и проверьте исправность вспомогательной шины 1.

      Результат
      Результат Перейти к
      Главный ЭБУ кузова не выводит код U1002 (информация на экране GTS: Main Body) А
      Главный ЭБУ кузова выводит код U1002 (информация на экране GTS: Main Body) B

    B

    ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ЛИНИЯ ЭБУ НАРУЖНОГО ЗЕРКАЛА)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    2. B001L5ZE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электропривода наружного зеркала)

      Отсоедините разъем J8 ЭБУ электропривода наружного зеркала.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      J8-9 (CANP) - J8-8 (CANN) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

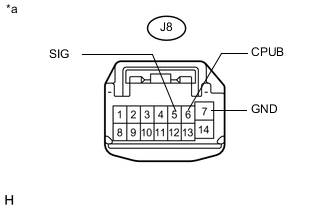

    1. B001KUME02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электропривода наружного зеркала)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      J8-7 (GND) - масса Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи Менее 1 Ом

    2. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      J8-6 (CPUB) - масса Питание выключено 11-14 В
      J8-5 (SIG) - масса Питание включено (IG) 11-14 В

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
