СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U1110
| Код DTC | Наименование DTC |
|---|---|
| U1110 | Нарушение связи с блоком ультразвуковой локации |
ОПИСАНИЕ
| Код DTC | Условие обнаружения DTC | Неисправный участок |
|---|---|---|
| U1110 | Прекращение обмена данными с ЭБУ предупреждения о недопустимой дистанции |
|
Tech Tips
Данный порядок выполнения диагностики предназначен для случаев, когда ЭБУ распределения питания выводит код DTC U1110 (на экране GTS отображается: PM1 Gateway).

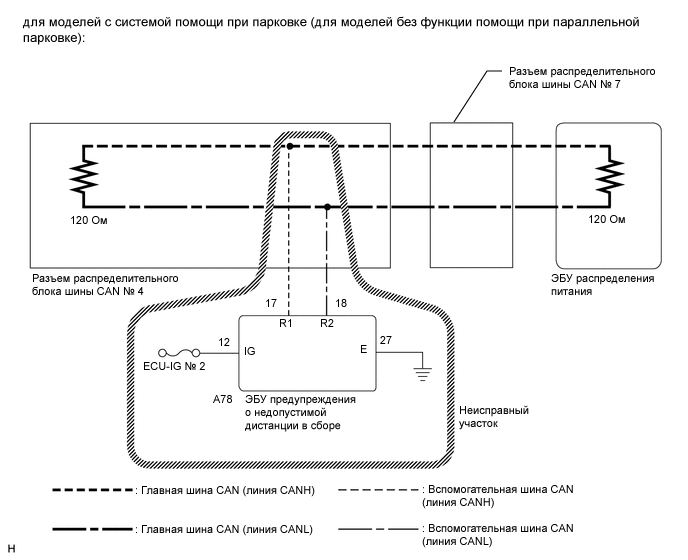

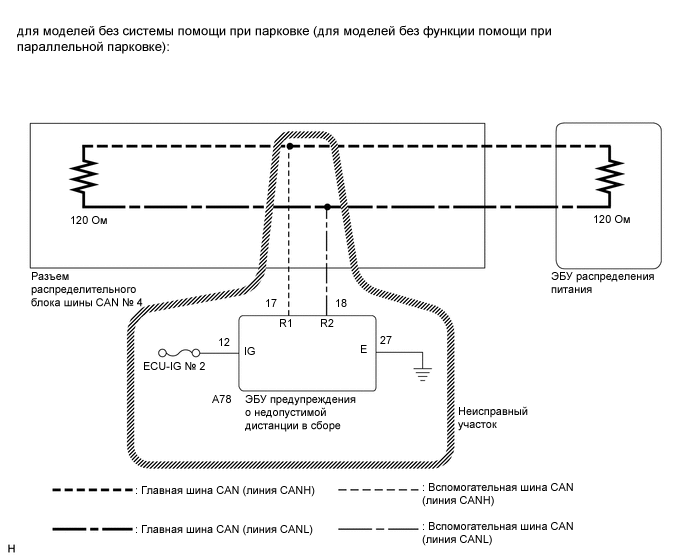

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
Note
-
Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.
-
Выключите питание перед проверкой короткого замыкания шины CAN на массу.
-
После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
-
Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.
Tech Tips
-
Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
-
Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
ПОРЯДОК ВЫПОЛНЕНИЯ
-
СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC
-
Снова проверьте диагностические коды неисправности DTC.
Tech Tips
Если шлюз PM1 ЭБУ распределения питания выводит код DTC U1002, это указывает на неисправность шины V2. Выполните диагностику для кода DTC U1002 и проверьте исправность шины V2.
Результат Результат Перейти к ЭБУ распределения питания не выводит код U1002 (на экране GTS отображается: PM1 Gateway) А ЭБУ распределения питания выводит код U1002 (на экране GTS отображается: PM1 Gateway) B
B
ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (см. стр. Click here)
А
-
-
ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА НАЛИЧИЕ ОБРЫВА (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
-
Выключите питание.
-
Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.
-

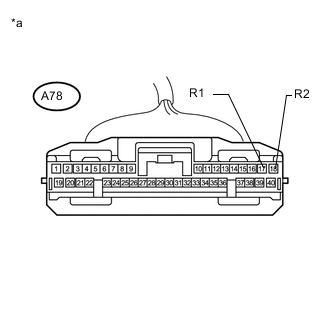

Обозначения на рисунке *a Вид спереди разъема со стороны жгута проводов:
(к ЭБУ предупреждения о недопустимой дистанции)
Отсоедините разъем А78 ЭБУ предупреждения о недопустимой дистанции.
-
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Номинальное сопротивление Подключение диагностического прибора Условие Заданные условия A78-17 (R1) - A78-18 (R2) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
OK
-
-
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
-

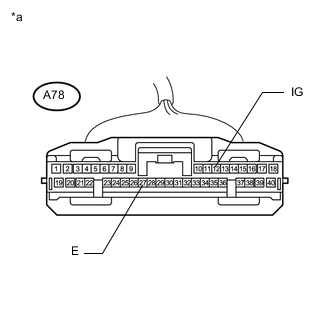

Обозначения на рисунке *a Вид спереди разъема со стороны жгута проводов:
(к ЭБУ предупреждения о недопустимой дистанции)
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Номинальное сопротивление Подключение диагностического прибора Условие Заданные условия A78-27 (E) - масса Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи Менее 1 Ом -
Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.
-
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Номинальное напряжение Подключение диагностического прибора Условие Заданные условия A78-12 (IG) - масса Питание включено (IG) 11-14 В
OK
ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ (см. стр. Click here)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
-
