СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U0208

Код DTC Наименование DTC
U0208 Нарушение связи с «блоком управления сиденья А»

ОПИСАНИЕ

№ DTC Условие обнаружения DTC Неисправный участок
U0208 Прекращение обмена данными с ЭБУ и переключателем управления положением в сборе продолжается.

  • Вспомогательная шина или разъем ЭБУ и переключателя управления положением в сборе

  • Цепь питания ЭБУ и переключателя управления положением в сборе

  • ЭБУ и переключатель управления положением в сборе

Tech Tips

Данный порядок выполнения диагностики предназначен для случаев, когда главный ЭБУ кузова выводит код DTC U0208 (на экране портативного диагностического прибора отображается: Main Body).

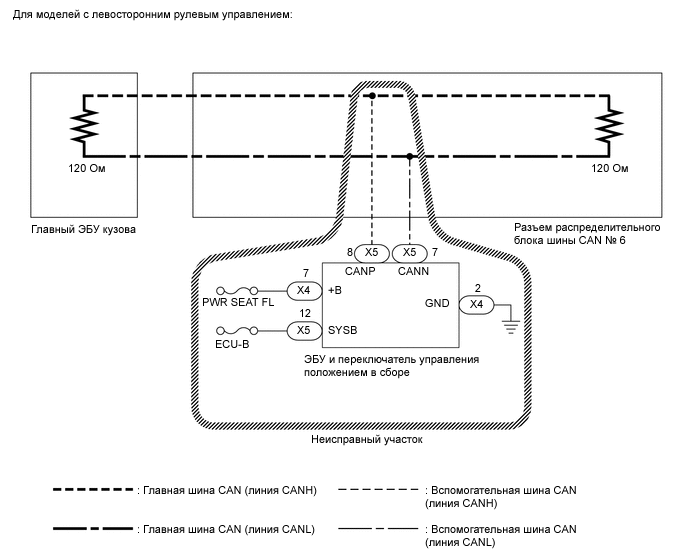

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001KKWE08
B001KKWE09

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите питание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Снова проверьте диагностические коды неисправности DTC.

      Tech Tips

      Если главный ЭБУ кузова выводит код DTC U1002, это указывает на неисправность шины MS. Выполните диагностику для кода DTC U1002 и проверьте исправность шины MS.

      Результат
      Результат Перейти к
      Главный ЭБУ кузова не выводит код U1002 (см. дисплей портативного диагностического прибора/Main Body) А
      Главный ЭБУ кузова выводит код U1002 (см. дисплей портативного диагностического прибора/Main Body) B

    B

    ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ И ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ)


    1. Выключите питание.

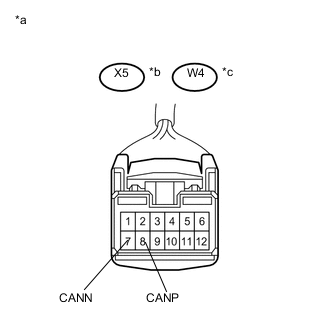

    2. B001MU8E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ и переключателю управления положением в сборе)
      *b Для моделей с левосторонним рулевым управлением
      *c Для моделей с правосторонним рулевым управлением

      Отсоедините разъемы ЭБУ и переключателя управления положением.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Положение переключателя Заданные условия
      X5-8 (CANP) - X5-7 (CANN) Питание выключено 54 - 69 Ом
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Положение переключателя Заданные условия
      W4-8 (CANP) - W4-7 (CANN) Питание выключено 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. Отсоедините разъемы ЭБУ и переключателя управления положением.

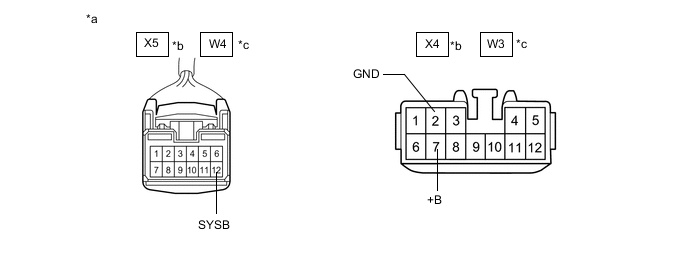

      B001NG1E03

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      X4-2 (GND) - масса Всегда Менее 1 Ом
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      W3-2 (GND) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Положение переключателя Заданные условия
      X4-7 (+B) - масса Питание выключено 11-14 В
      X5-12 (SYSB) - масса Питание выключено 11-14 В
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Положение переключателя Заданные условия
      W3-7 (+B) - масса Питание выключено 11-14 В
      W4-12 (SYSB) - масса Питание выключено 11-14 В
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ и переключателю управления положением в сборе)
      *b Для моделей с левосторонним рулевым управлением
      *c Для моделей с правосторонним рулевым управлением

    OK

    ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
