СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U1100

Код DTC Наименование DTC
U1100 Нарушение связи с ЭБУ ремней безопасности

ОПИСАНИЕ

№ DTC Условие обнаружения DTC Неисправный участок
U1100 Нарушение связи с ЭБУ ремней безопасности продолжается.

  • Вспомогательная шина или разъем ЭБУ ремней безопасности

  • Цепь питания ЭБУ ремней безопасности

  • ЭБУ ремней безопасности

Tech Tips

Данный порядок выполнения диагностики предназначен для случаев, когда ЭБУ распределения питания выводит код DTC U1100 (на экране GTS отображается: PM1 Gateway).

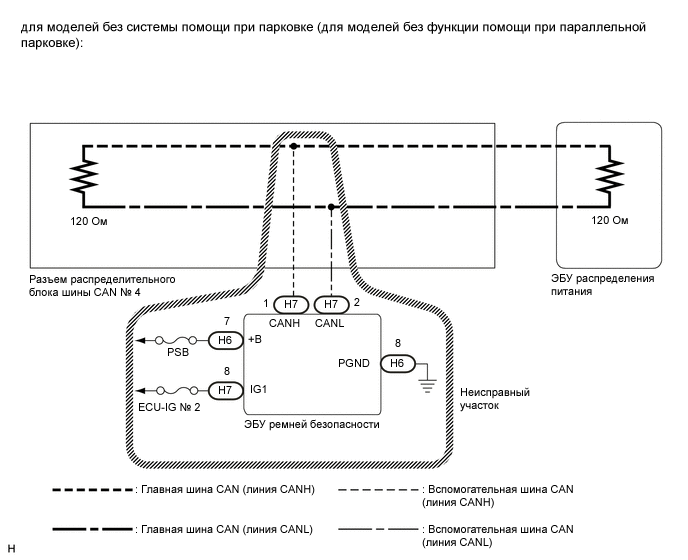

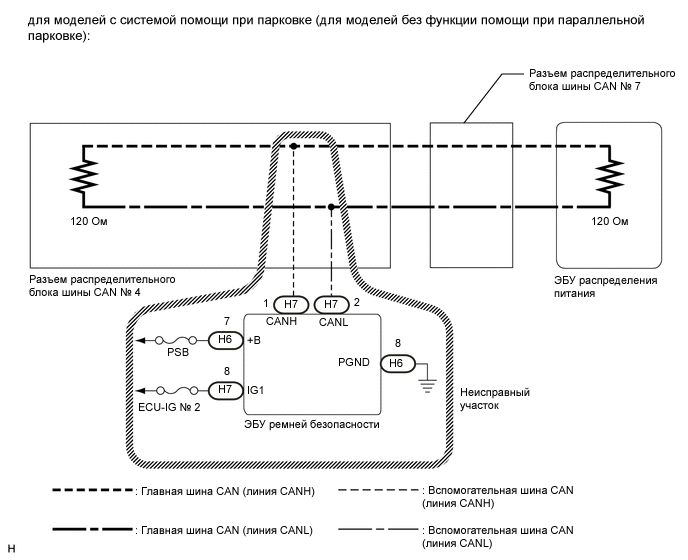

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A004YAHE03
A004ZGNE05

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите питание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Снова проверьте диагностические коды неисправности DTC.

      Tech Tips

      Если шлюз PM1 ЭБУ распределения питания выводит код DTC U1002, это указывает на неисправность шины V2. Выполните диагностику для кода DTC U1002 и проверьте исправность шины V2.

      Результат
      Результат Перейти к
      ЭБУ распределения питания не выводит код U1002 (на экране GTS отображается: PM1 Gateway) А
      ЭБУ распределения питания выводит код U1002 (на экране GTS отображается: PM1 Gateway) B

    B

    ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА НАЛИЧИЕ ОБРЫВА (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)


    1. Выключите питание.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

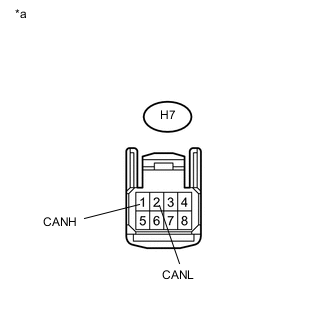

    3. A004XH4E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ ремней безопасности)

      Отсоедините разъем H7 ЭБУ ремней безопасности.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H7-1 (CANH) - H7-2 (CANL) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. Отсоедините разъем H6 ЭБУ ремней безопасности.

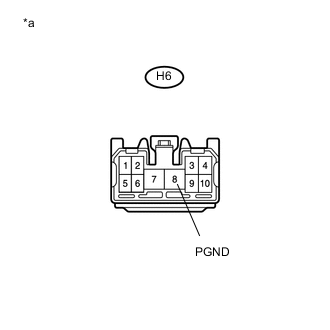

    2. A004Z09E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ ремней безопасности)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H6-8 (PGND) - масса Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи Менее 1 Ом

    3. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

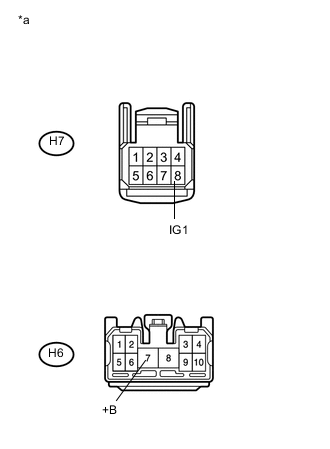

    4. A00503IE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ ремней безопасности)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H6-7 (+B) - масса Питание выключено 11-14 В
      H7-8 (IG1) - масса Питание включено (IG) 11-14 В

    OK

    ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
