U0200

Код DTC	Наименование DTC
U0200	Нарушение связи с блоком управления двери "В"

ОПИСАНИЕ

№ DTC	Условие обнаружения DTC	Неисправный участок
U0200	Прекращение обмена данными с ЭБУ электропривода наружного зеркала продолжается.	Вспомогательная шина или разъем ЭБУ электропривода наружного зеркала Цепь питания ЭБУ электропривода наружного зеркала в сборе ЭБУ электропривода наружного зеркала в сборе (со стороны водителя) (для моделей с левосторонним рулевым управлением) ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира) (для моделей с правосторонним рулевым управлением)

Tech Tips

Данный порядок выполнения диагностики предназначен для случаев, когда главный ЭБУ кузова выводит код DTC U0200 (на экране портативного диагностического прибора отображается: Main Body).

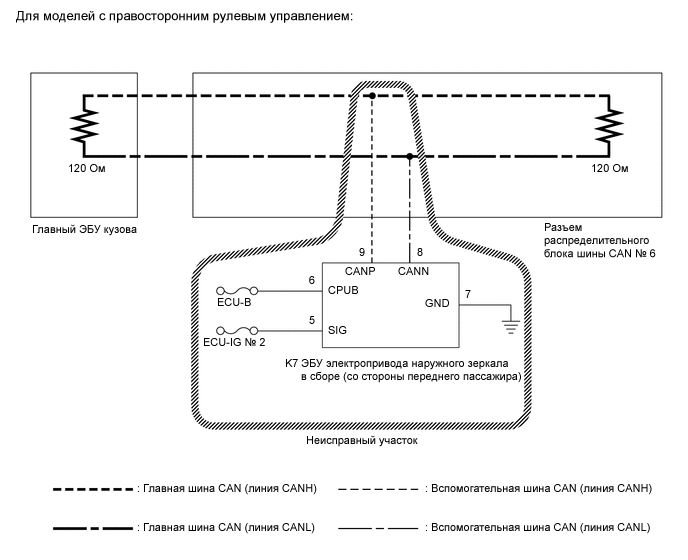

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Выключите питание перед измерением сопротивления между главными и вспомогательными шинами CAN.
Выключите питание перед проверкой короткого замыкания шины CAN на массу.
После выключения питания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель питания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips

Управление выключателем питания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ

СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC

Снова проверьте диагностические коды неисправности DTC.

Tech Tips

Если главный ЭБУ кузова выводит код DTC U1002, это указывает на неисправность шины MS. Выполните диагностику для кода DTC U1002 и проверьте исправность шины MS.

Результат

Результат	Перейти к
Главный ЭБУ кузова не выводит код U1002 (см. дисплей портативного диагностического прибора/Main Body)	А
Главный ЭБУ кузова выводит код U1002 (см. дисплей портативного диагностического прибора/Main Body)	B

B

ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (см. стр. Click here)

А

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА)

Выключите питание.

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ электропривода наружного зеркала)

Отсоедините разъем ЭБУ электропривода наружного зеркала.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление

Подключение диагностического прибора	Положение переключателя	Заданные условия
K7-9 (CANP) - K7-8 (CANN)	Питание выключено	54 - 69 Ом

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА)

OK

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

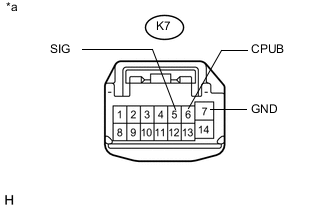

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ электропривода наружного зеркала)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление

Подключение диагностического прибора	Условие	Заданные условия
K7-7 (GND) - масса	Всегда	Менее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение

Подключение диагностического прибора	Положение переключателя	Заданные условия
K7-6 (CPUB) - масса	Питание выключено	11-14 В
K7-5 (SIG) - масса	Питание включено (IG)	11-14 В

OK

ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (см. стр. Click here)

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U0200
