СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Режим прекращения обмена данными с ЭБУ распределения питания

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Режим прекращения обмена данными с ЭБУ распределения питания

Выполняется любое из следующих условий:


  • На экране "Communication Bus Check" (проверка шины передачи данных) GTS для параметра "Power Management" отображается прекращение обмена данными.

  • Выводятся DTC системы передачи данных (DTC, начинающиеся с U), которые относятся к состоянию "прекращения обмена данными с ЭБУ распределения питания" в "таблице комбинаций DTC".

  • Главная шина или разъем ЭБУ распределения питания

  • Вспомогательная шина или разъем ЭБУ распределения питания

  • Цепь питания ЭБУ распределения питания

  • ЭБУ распределения питания

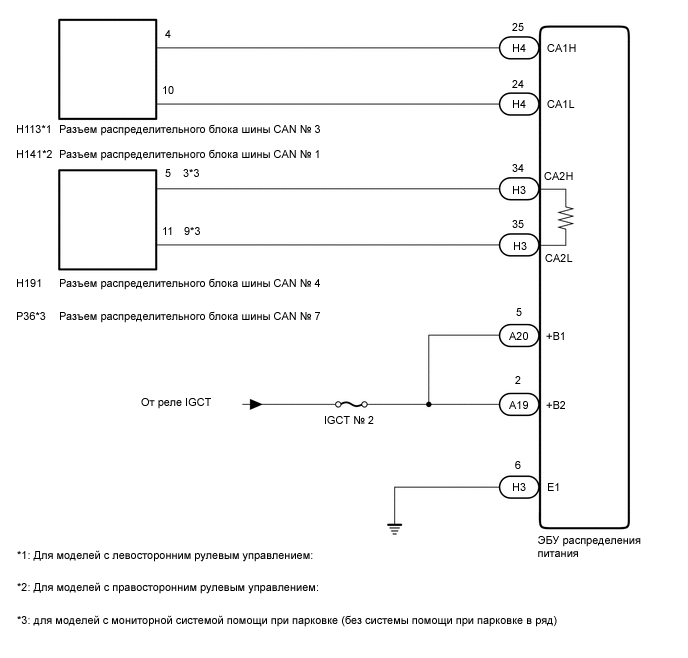

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001MNGE02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Так как порядок проведения диагностики важен для получения корректных результатов, начните поиск неисправностей с раздела "Порядок поиска неисправностей", если выводятся коды DTC, связанные с системой передачей данных CAN.

    Нажмите здесь Click here

  • Перед измерением сопротивления шины CAN, выключите питание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесь Click here

  • После ремонта выполните проверку шины CAN и убедитесь, что все ЭБУ и датчики, подсоединенные к системе передачи данных CAN, отображаются как нормальные.

    Нажмите здесь Click here

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips


  • Перед отсоединением связанных компонентов для проверки нажмите на корпус каждого разъема, чтобы убедиться, что разъем не ослаблен и не отсоединен.

  • Если разъем отсоединен, убедитесь, что контакты и корпус разъема не имеют трещин, не деформированы и не подверглись коррозии.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ГЛАВНАЯ ИЛИ ВСПОМОГАТЕЛЬНАЯ ЛИНИЯ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)


    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

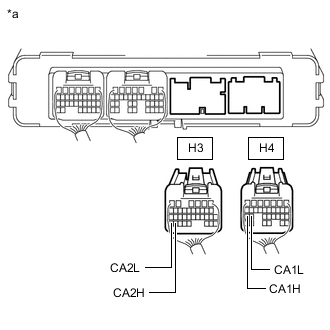

    2. B001LRZC02
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ распределения питания)

      Отсоедините разъемы H3 и H4 ЭБУ распределения питания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H4-25 (CA1H) - H4-24 (CA1L) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 54 - 69 Ом
      H3-34 (CA2H) - H3-35 (CA2L) Провод отсоединен от отрицательного (-) вывода вспомогательной аккумуляторной батареи 108 - 132 Ом
      Результат
      Результат Перейти к
      OK А
      NG (вспомогательная линия шины 2) B
      NG (главная линия шины 5) C

    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЛИНИИ ГЛАВНОЙ ШИНЫ CAN ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

    А

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ИСТОЧНИКА ПИТАНИЯ)


    1. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Подсоедините разъемы H3 и H4 ЭБУ распределения питания.

    3. B001KB4E02
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ распределения питания)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A20-5 (+B1) - масса Питание включено (IG) 11-14 В
      A19-2 (+B2) - масса Питание включено (IG) 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (КОНТАКТ ПИТАНИЯ)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ МАССЫ)


    1. Отсоедините разъем Н3 ЭБУ распределения питания.

    2. B001N3QE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (ЭБУ распределения питания)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H3-6 (E1) - масса Всегда Менее 1 Ом

    OK

    ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ СОЕДИНЕНИЯ С МАССОЙ)
