СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN СХЕМА СИСТЕМЫ

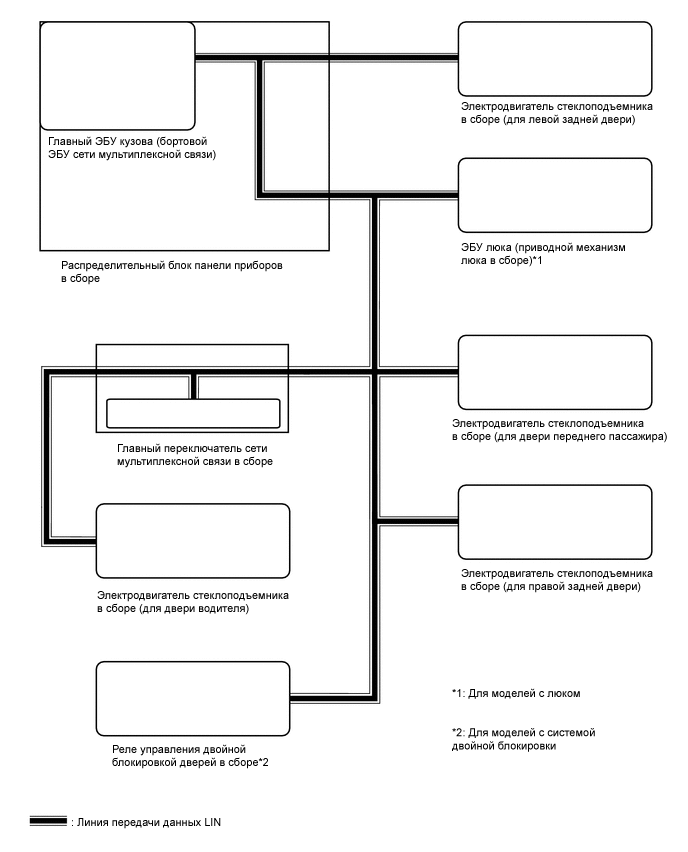

  1. ЛИНИИ ШИНЫ ДВЕРЕЙ

    A004YPIE07

  2. ЛИНИИ ШИНЫ СИСТЕМЫ СЕРТИФИКАЦИИ

    A004W3UE09

  3. ШИНА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

    A004ZQYE10
    *1 Блок управления системой кондиционирования в сборе
    *2 Панель управления системы кондиционирования (цепь модуля центральной консоли)
    *3 Линия передачи данных LIN
