РУЛЕВОЕ КОЛЕСО УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Не заменяйте витой кабель, когда вспомогательная аккумуляторная батарея подключена, и выключатель питания находится в положении (IG).

  • Не поворачивайте витой кабель без рулевого колеса, когда вспомогательная аккумуляторная батарея подключена, и выключатель питания находится в положении (IG).

  • При проверке датчика положения рулевого колеса проследите за тем, чтобы рулевое колесо было установлено строго прямо.

  • Не снимайте датчик положения рулевого колеса с витого кабеля.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ УСТРОЙСТВО УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ РУЛЕВОГО КОЛЕСА В СБОРЕ (для моделей с подогревателем рулевого колеса)

    Click here

  2. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ СТУПИЦЫ РУЛЕВОГО КОЛЕСА (для моделей без подогревателя рулевого колеса)


    1. Введите в зацепление 4 захвата и установите нижнюю крышку выступа рулевого колеса на рулевое колесо в сборе.

    2. Вверните 2 винта.

      Torque:
      1,7 Н*м  { 17 кгс*см, 15 фунт-сила-дюймов }

  3. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ СТУПИЦЫ РУЛЕВОГО КОЛЕСА (для моделей с подогревателем рулевого колеса)


    1. Подсоедините разъем к контроллеру подогрева рулевого колеса в сборе.

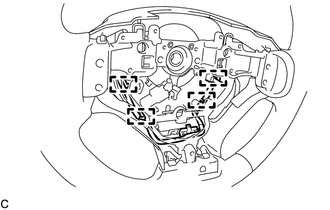

    2. B001NAZ

      Проложите жгут проводов вдоль направляющих, как показано на рисунке.

    3. Введите в зацепление 4 захвата и установите нижнюю крышку выступа рулевого колеса на рулевое колесо в сборе.

      Note

      Не допускайте зажатия жгута проводов подогревателя рулевого колеса между нижней крышкой ступицы рулевого колеса и рулевым колесом в сборе.

    4. Вверните 2 винта.

      Torque:
      1,7 Н*м  { 17 кгс*см, 15 фунт-сила-дюймов }

  4. УСТАНОВИТЕ ГАСИТЕЛЬ ВИБРАЦИЙ РУЛЕВОГО КОЛЕСА


    1. Установите гаситель вибраций рулевого колеса на рулевое колесо в сборе и закрепите его 2 винтами.

      Torque:
      2,4 Н*м  { 24 кгс*см, 21 фунт-сила-дюйм }

  5. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ (для моделей с системой круиз-контроля)


    1. Установите жгут проводов выключателя системы круиз-контроля.

  6. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ (для моделей с системой круиз-контроля)

    Click here

  7. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ

    Click here

  8. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

  9. ОТРЕГУЛИРУЙТЕ ПОЛОЖЕНИЕ ВИТОГО КАБЕЛЯ С ДАТЧИКОМ В СБОРЕ

    Click here

  10. УСТАНОВИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ

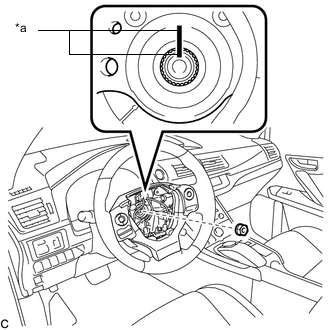

    1. B001L8IE01
      Обозначения на рисунке
      *a Метка

      Установите рулевое колесо в сборе, совместив метки на рулевом колесе и главном валу рулевого управления.

    2. Заверните установочную гайку рулевого колеса в сборе.

      Torque:
      50 Н*м  { 510 кгс*см, 37 фунт-сила-дюймов }

    3. Подсоедините разъемы к витому кабелю и рулевому колесу в сборе.

  11. ПРОВЕРЬТЕ ЦЕНТРОВКУ РУЛЕВОГО КОЛЕСА

  12. УСТАНОВИТЕ КНОПКУ ЗВУКОВОГО СИГНАЛА В СБОРЕ

    (см. стр. Click here)
