СИСТЕМА ПОДОГРЕВА РУЛЕВОГО КОЛЕСА Рулевое колесо не подогревается, когда выключатель подогрева рулевого колеса нажат

ОПИСАНИЕ

См. стр. Click here.

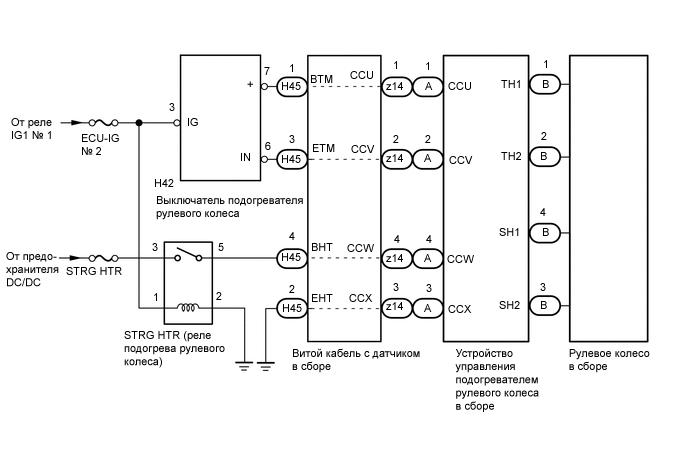

СХЕМА СОЕДИНЕНИЙ

B001LOYE11

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

  • Подогреватель рулевого колеса встроен в рулевое колесо, которое не разбирается. Поэтому, если подогреватель рулевого колеса неисправен, замените рулевое колесо в сборе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ (ТЕРМИСТОР, ПОДОГРЕВАТЕЛЬ, ТЕРМОСТАТ)


    1. B001M9IE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к контроллеру рулевого колеса в сборе)

      Отсоедините разъем B контроллера рулевого колеса.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      B-1 (TH1) - B-2 (TH2) 10 - 30°C (50 - 86°F) 8,132 - 18,43 кОм
      B-4 (SH1) - B-3 (SH2) 20°C (68°F) 1,89 - 2,25 Ом

    NG
    OK
  2. ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ


    1. Проверьте разъемы и кабели витого кабеля с датчиком в сборе.

      OK
      Разъемы и кабели не имеют дефектов, таких как царапины, трещины, вмятины и повреждения.

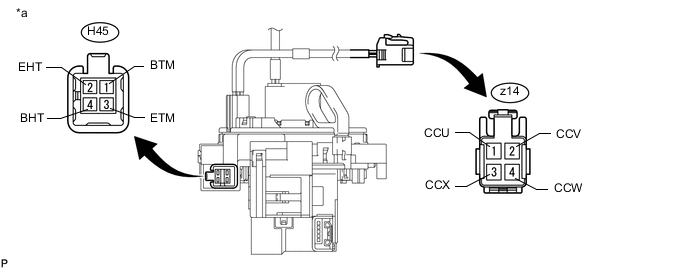

    2. Отсоедините разъемы H45 и z14 витого кабеля с датчиком в сборе.

      B001N8GE02
    3. Отсоедините разъем контроллера подогрева рулевого колеса.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      z14-1 (CCU) - H45-1 (BTM) Всегда Менее 1 Ом
      z14-2 (CCV) - H45-3 (ETM) Всегда Менее 1 Ом
      z14-3 (CCX) - H45-2 (EHT) Всегда Менее 1 Ом
      z14-4 (CCW) - H45-4 (BHT) Всегда Менее 1 Ом
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (витой кабель с датчиком в сборе)

      - -

    NG
    OK
  3. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВА РУЛЕВОГО КОЛЕСА


    1. B001LWKE02
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (выключатель подогрева рулевого колеса)

      Отсоедините разъем H42 выключателя подогрева рулевого колеса.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Поскольку в цепь включен диод, проводите измерения в режиме проверки диодов, контролируя соблюдение полярности.

      Номинальное напряжение

      Подключение диагностического прибора

      (положительный (+) щуп диагностического прибора - отрицательный (-) щуп диагностического прибора)

      Условие Заданные условия
      H42-3 (IG) - H42-7 (+) Всегда Менее 1,25 В
      H42-6 (IN) - H42-7 (+) Выключатель подогрева рулевого колеса нажат Менее 1,25 В
    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H42-3 (IG) - H42-6 (IN) Выключатель подогрева рулевого колеса нажат Менее 1 Ом
      H42-3 (IG) - H42-6 (IN) Выключатель подогрева рулевого колеса не нажат 10 кОм или более

    NG
    OK
  4. ПРОВЕРЬТЕ РЕЛЕ STRG HTR (РЕЛЕ ПОДОГРЕВА РУЛЕВОГО КОЛЕСА)


    1. B001KOIE08
      Обозначения на рисунке
      *1 Реле STRG HTR (реле подогрева рулевого колеса)

      Снимите реле STRG HTR (реле подогрева рулевого колеса).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      3 - 5 Напряжение не подается между контактами 1 и 2 10 кОм или более
      3 - 5 Напряжение подается между контактами 1 и 2 Менее 1 Ом

    NG
    OK
  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВА РУЛЕВОГО КОЛЕСА – ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ)


    1. Отсоедините разъем H42 выключателя подогрева рулевого колеса.

    2. Отсоедините разъем H45 витого кабеля с датчиком в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H42-7 (+) - H45-1 (BTM) Всегда Менее 1 Ом
      H42-6 (IN) - H45-3 (ETM) Всегда Менее 1 Ом

    NG
    OK
  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ STRG HTR – ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ)


    1. Извлеките реле STRG HTR (реле подогрева рулевого колеса) из блока реле моторного отсека № 3.

    2. Отсоедините разъем H45 витого кабеля с датчиком в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Блок реле № 3 - 5 - H45-4 (BHT) Всегда Менее 1 Ом

    NG
    OK
  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА РУЛЕВОГО КОЛЕСА)


    1. Отсоедините разъем H42 выключателя подогрева рулевого колеса.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      H42-3 (IG) - масса Питание включено (IG) 11-14 В

    NG
    OK
  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ РЕЛЕ STRG HTR (РЕЛЕ ПОДОГРЕВА РУЛЕВОГО КОЛЕСА))


    1. Извлеките реле STRG HTR (реле подогрева рулевого колеса) из блока реле моторного отсека № 3.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      Блок реле № 3 - 3 - масса Всегда 11-14 В
      Блок реле № 3-1 - масса Питание включено (IG) 11-14 В
    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Блок реле № 3-2 - масса Всегда Менее 1 Ом

    NG
    OK
  9. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ - МАССА)


    1. Отсоедините разъем H45 витого кабеля с датчиком в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H45-2 (EHT) - масса Всегда Менее 1 Ом

    OK
    NG
