ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА (для моделей с правосторонним рулевым управлением) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  2. СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  3. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для моделей с левосторонним управлением (см. стр. Click here).

  4. СНИМИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  5. СНИМИТЕ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  6. СНИМИТЕ ПРАВЫЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  7. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  8. СНИМИТЕ ЛЕВЫЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  9. СНИМИТЕ СКОБУ ОПОРЫ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 3

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  10. СНИМИТЕ СКОБУ ОПОРЫ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  11. СНИМИТЕ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА № 1

    Tech Tips

    Детали располагаются симметрично аналогичным деталям в моделях с левосторонним рулевым управлением (см. стр. Click here).

  12. СНИМИТЕ СКОБУ ОПОРЫ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2

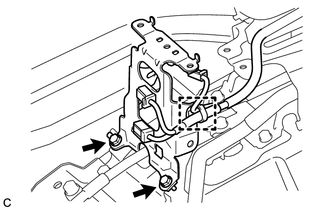

    1. B001LUD

      Расцепите зажим.

    2. Выверните 2 болта и снимите скобу опоры вещевого ящика в облицовке туннеля пола № 2.

  13. СНИМИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ

    Click here

  14. СНИМИТЕ ЦЕНТРАЛЬНОЕ УСИЛЕНИЕ ПЕРЕДНЕГО ПОЛА


    1. B001KGB

      Выверните 4 болта и снимите центральное усиление переднего пола.

  15. СНИМИТЕ ВОЗДУХОВОД № 2 В СБОРЕ

    Click here

  16. ОСЛАБЬТЕ РЕГУЛИРОВОЧНУЮ ГАЙКУ


    1. B001L2SE02
      Обозначения на рисунке
      *1 Контргайка
      *2 Регулировочная гайка

      Отверните контргайку и ослабьте регулировочную гайку.

  17. ОТСОЕДИНИТЕ ТЯГУ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ


    1. B001N6IE01
      Обозначения на рисунке
      *a Поверните
      *b Удерживайте

      Отсоедините тягу привода стояночного тормоза № 1 в сборе от педали стояночного тормоза в сборе, как показано на рисунке.

  18. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

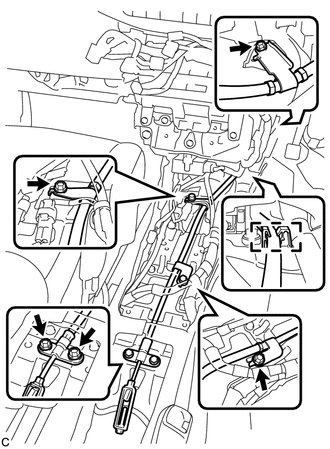

    1. B001L0Z

      Выверните 5 болтов и отсоедините трос привода стояночного тормоза № 1 в сборе.

    2. Отсоедините кабель от зажима.

    3. B001NEL

      Отсоедините разъем выключателя стояночного тормоза.

    4. Расцепите зажим жгута проводов.

    5. B001LWT

      Выверните 2 болта, отверните гайку и снимите педаль стояночного тормоза в сборе.
