РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note


    • Если селектор передач на панели приборов в сборе был заменен новым, необходимо удалить настроенное напряжение датчика механизма переключения, отсоединив и подсоединив провод отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    • После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 2

    Click here

  3. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  4. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3

    Click here

  5. СНИМИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

  6. СНИМИТЕ ВЕРХНЮЮ ПЛАСТИНУ ПАНЕЛИ ЗАДНЕГО ПОЛА № 3

    Click here

  7. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  8. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    Click here

  9. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

    Click here

  10. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ КОНСОЛИ № 2

    Click here

  11. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ КОНСОЛИ № 1

    Click here

  12. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ

    Click here

  13. СНИМИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

    Click here

  14. СНИМИТЕ ЗАДНИЙ КАРМАН ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

    Click here

  15. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

    Click here

  16. СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

    Click here

  17. СНИМИТЕ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

    Click here

  18. СНИМИТЕ ЛЕВЫЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с левосторонним рулевым управлением)

    Click here

  19. СНИМИТЕ ПРАВЫЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с правосторонним рулевым управлением)

    Click here

  20. СНИМИТЕ СЕЛЕКТОР ПЕРЕДАЧ НА ПАНЕЛИ ПРИБОРОВ В СБОРЕ

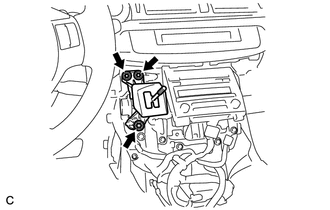

    1. B001KE6

      Отверните 3 гайки и отсоедините селектор передач на панели приборов в сборе.

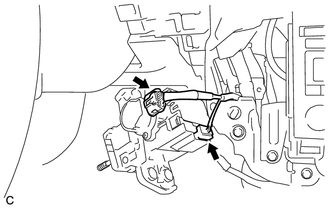

    2. B001KQ5

      Отсоедините 2 разъема и снимите селектор передач на панели приборов в сборе.
