КАБЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note

   После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

2. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 2

   Click here

3. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

   Click here

4. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3

   Click here

5. СНИМИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

   Click here

6. СНИМИТЕ ВЕРХНЮЮ ПЛАСТИНУ ПАНЕЛИ ЗАДНЕГО ПОЛА № 3

   Click here

7. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

8. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ

   Click here

9. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА (для моделей с 2ZR-FXE)

   Click here

10. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА (для моделей с 5ZR-FXE)

    Click here

11. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 (для моделей с 2ZR-FXE)

    Click here

12. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 (для моделей с 5ZR-FXE)

    Click here

13. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ (для инвертора)

    Click here

14. СНИМИТЕ ЛЕВУЮ КРЫШКУ ИНВЕРТОРА В СБОРЕ (для моделей с крышкой)

    Click here

15. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ КРОНШТЕЙНА РАДИАТОРА

    Click here

16. СНИМИТЕ КРОНШТЕЙН ИНВЕРТОРА № 1

    Click here

17. ОТСОЕДИНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА

    Click here

18. СНИМИТЕ КРЫШКУ ИНВЕРТОРА

    Click here

19. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ

    Click here

20. ОТСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ

    Click here

21. ОТСОЕДИНИТЕ КАБЕЛЬ ГЕНЕРАТОРА

    Click here

22. ОТСОЕДИНИТЕ КАБЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ

    Click here

23. ОТСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ № 2

    Click here

24. УСТАНОВИТЕ КРЫШКУ ИНВЕРТОРА

    Click here

25. ОТСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 2

    Click here

26. ОТСОЕДИНИТЕ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Click here

27. СНИМИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ

    Click here

28. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК ИНВЕРТОРА (для моделей с 2ZR-FXE)

    Click here

29. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК ИНВЕРТОРА (для моделей с 5ZR-FXE)

    Click here

30. СНИМИТЕ КРОНШТЕЙН ПОДДОНА ИНВЕРТОРА (для моделей с 2ZR-FXE)

    Click here

31. СНИМИТЕ КРОНШТЕЙН ПОДДОНА ИНВЕРТОРА (для моделей с 5ZR-FXE)

    Click here

32. СНИМИТЕ КАБЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ

    Note

    Работайте в электроизолирующих перчатках.

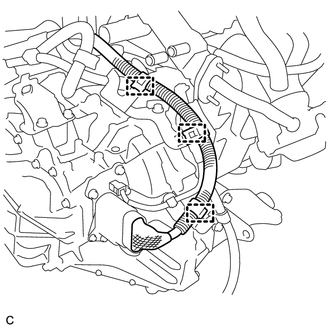

    1.

       Отсоедините 3 зажима.

    2.

       Выверните 2 болта и сдвиньте кожух разъема кабеля электродвигателя назад.

    3.

       Освободите 2 захвата, чтобы снять крышку контакта.

    4.

       Выверните 3 болта и снимите кабель электродвигателя с гибридной трансмиссии в блоке с главной передачей в сборе.
