ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *1 | ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ |
ИЛЛЮСТРАЦИЯ
ИЛЛЮСТРАЦИЯ
ИЛЛЮСТРАЦИЯ
ИЛЛЮСТРАЦИЯ

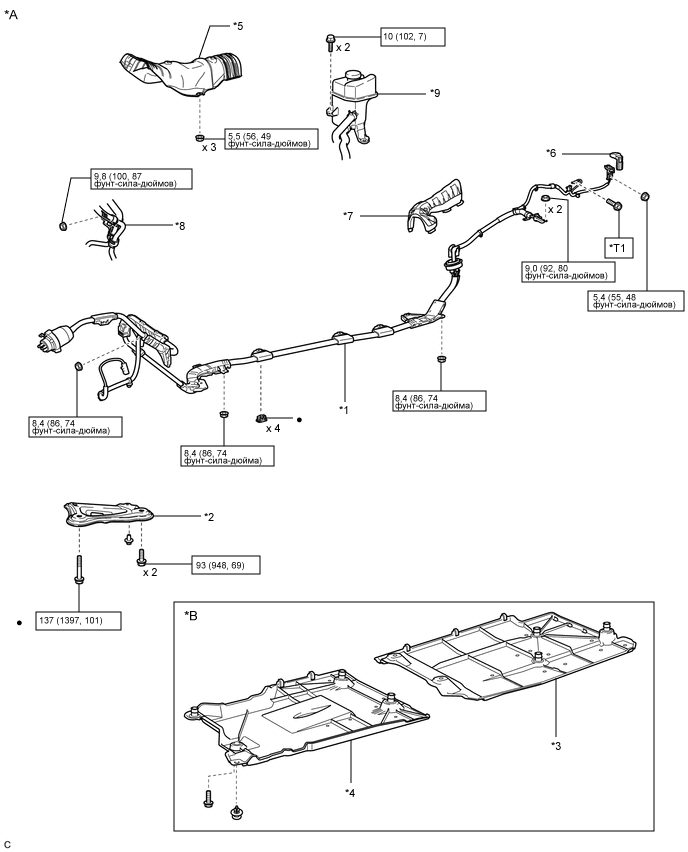

| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей с крышкой |
| *1 | ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ | *2 | ЗАДНЯЯ ПРАВАЯ СКОБА ПЕРЕДНЕЙ ПОДВЕСКИ |
| *3 | ПРАВАЯ ЦЕНТРАЛЬНАЯ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА | *4 | ПРАВАЯ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА |
| *5 | ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1 | *6 | КРЫШКА КОНТАКТА |
| *7 | ЗАЩИТА ЖГУТА ПРОВОДОВ | *8 | ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ПОДОГРЕВАТЕЛЯ В СБОРЕ |
| *9 | РАСШИРИТЕЛЬНЫЙ БАЧОК ИНВЕРТОРА В СБОРЕ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| *T1 | Тип A: 8,4 Н*м (86 кгс*см, 74 фунт-сила-дюйма) Тип B: 10 Н*м (102 кгс*см, 7 фунт-сила-футов) |
- | - |
ИЛЛЮСТРАЦИЯ

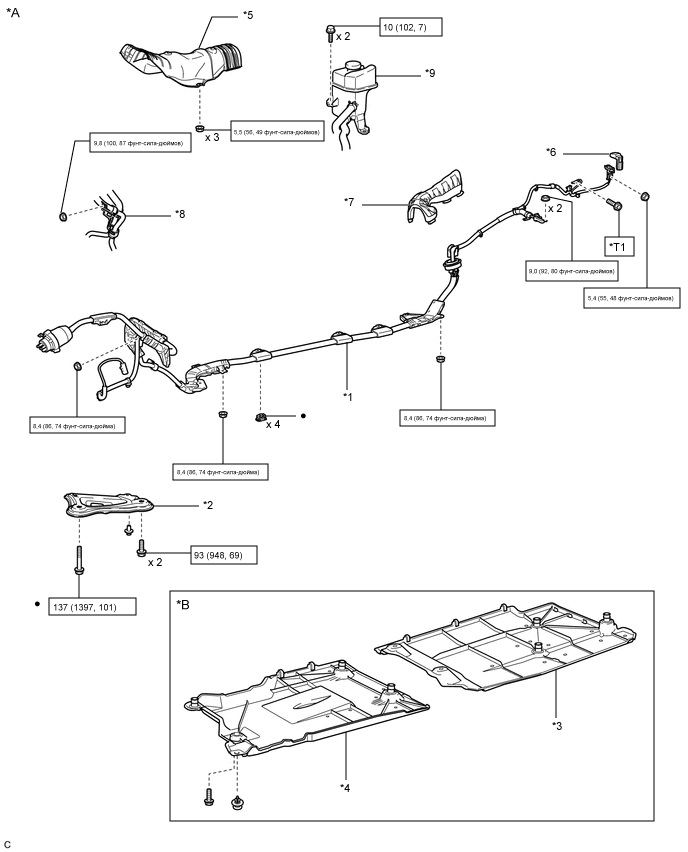

| *A | Для моделей с правосторонним рулевым управлением | *B | Для моделей с крышкой |
| *1 | ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ | *2 | ЗАДНЯЯ ПРАВАЯ СКОБА ПЕРЕДНЕЙ ПОДВЕСКИ |
| *3 | ПРАВАЯ ЦЕНТРАЛЬНАЯ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА | *4 | ПРАВАЯ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА |
| *5 | ПЕРЕДНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1 | *6 | КРЫШКА КОНТАКТА |
| *7 | ЗАЩИТА ЖГУТА ПРОВОДОВ | *8 | ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ПОДОГРЕВАТЕЛЯ В СБОРЕ |
| *9 | РАСШИРИТЕЛЬНЫЙ БАЧОК ИНВЕРТОРА В СБОРЕ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| *T1 | Тип A: 8,4 Н*м (86 кгс*см, 74 фунт-сила-дюйма) Тип B: 10 Н*м (102 кгс*см, 7 фунт-сила-футов) |
- | - |
