НЕПОДВИЖНОЕ СТЕКЛО ЛЮКА УСТАНОВКА

ОЧИСТИТЕ ПОВЕРХНОСТЬ КУЗОВА АВТОМОБИЛЯ

1.

   Очистите и сформируйте поверхность соприкосновения кузова.




   1. С помощью ножа срежьте все неровные участки герметика с поверхности контакта на кузове автомобиля, как показано на рисунке.

      Tip:

      Следует оставлять максимально возможное количество герметика на кузове автомобиля.

      Note:

      Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

   2. Очистите поверхность контакта на кузове техническим бензином.

      Tip:

      Кузов автомобиля следует очистить, даже если удален весь герметик.

УСТАНОВИТЕ НЕПОДВИЖНОЕ СТЕКЛО ЛЮКА

1.

   С помощью кисти или губки нанесите грунтовку "M" на открытые поверхности кузова автомобиля.

   Note:


   • Просушите грунтовочное покрытие M в течение, по крайней мере, 3 минут.

   • Не следует наносить грунтовку "M" на герметик.

   • Остатки грунтовки "M" необходимо выбросить.

   • Не наносите чрезмерное количество грунтовки "M".

2.

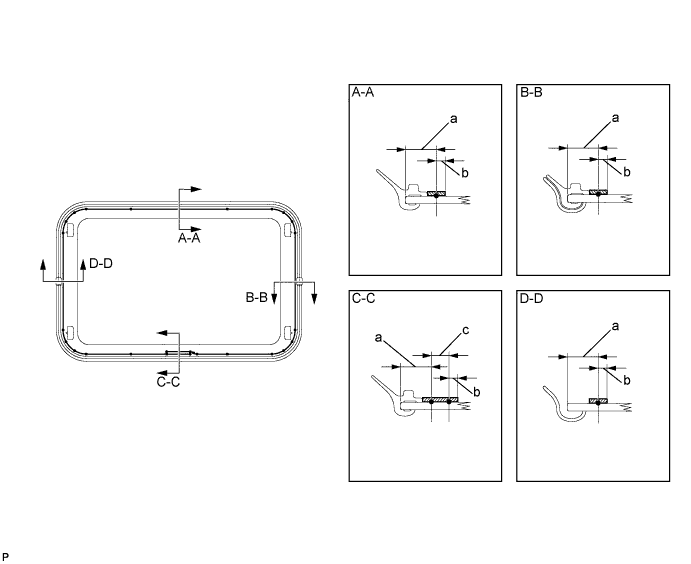

   С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность неподвижного стекла люка.

   Технические характеристики
   Участок Измерение a 14,8 мм (0,583 дюйма) b 4,0 мм (0,157 дюйма) c 8,0 мм (0,315 дюйма)

   Tip:

   При случайном попадании грунтовки "G" на поверхность, не нуждающуюся в такой обработке, удалите грунтовку до ее высыхания с помощью не оставляющего осадка растворителя.

   Note:


   • Просушите грунтовочное покрытие G в течение, по крайней мере, 3 минут.

   • Остатки грунтовки "G" необходимо выбросить.

   • Не наносите слишком много грунтовки.

3. Нанесите герметик-фиксатор на новое неподвижное стекло люка.

   Герметик
   Герметик-фиксатор для ветровых стекол от компании Toyota или аналогичный



   1.

      Срежьте кончик наконечника баллона, как показано на рисунке.

      Технические характеристики
      Участок Измерение a 8,0 мм (0,315 дюйма) b 12,0 мм (0,472 дюйма)

      Tip:

      После этого весь герметик следует использовать в течение времени, указанного в таблице ниже.

      Время использования
      Температура Время использования 35°C (95°F) 15 мин 20°C (68°F) 1 час 40 минут 5°C (41°F) 8 часов

   2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

   3.

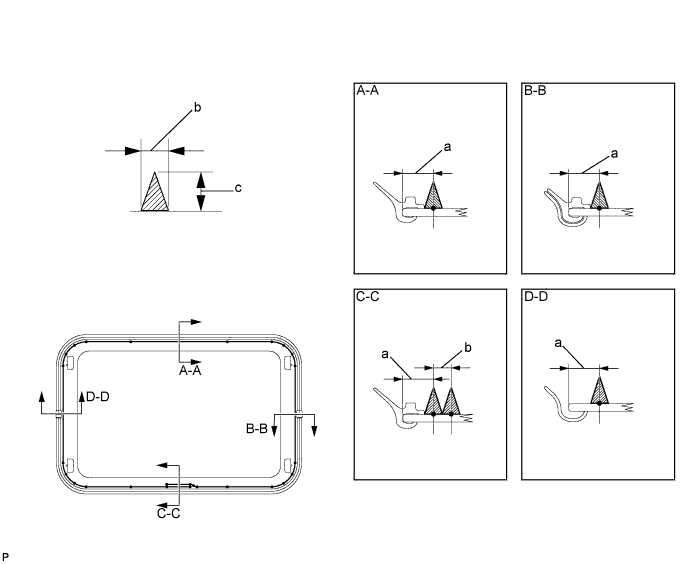

      Нанесите герметик-фиксатор на неподвижное стекло люка, как показано на рисунке.

      Технические характеристики
      Участок Измерение a 14,8 мм (0,583 дюйма) b 8,0 мм (0,315 дюйма) c 12 мм (0,472 дюйма)

4. Установите неподвижное стекло люка на кузов автомобиля.




   1. Слегка надавите на переднюю поверхность неподвижного стекла люка, чтобы гарантировать надежную фиксацию стекла на кузове автомобиля.

      Note:


      • Убедитесь, что распорные детали правильно закреплены на кузове автомобиля.

      • Убедитесь, что между кузовом автомобиля и неподвижным стеклом люка имеется небольшой зазор.

   2. Надежно зафиксируйте неподвижное стекло люка на месте с помощью защитной клейкой ленты или аналогичного средства до тех пор, пока герметик-фиксатор не затвердеет.

      Note:

      Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

      Минимальное время
      Температура Минимальный период времени до вождения автомобиля 35°C (95°F) 1 час 30 минут 20°C (68°F) 5 часов 5°C (41°F) 24 часа

ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК, И УСТРАНИТЕ ИХ, ЕСЛИ ОНИ ЕСТЬ

1. После затвердевания герметика-фиксатора полейте автомобиль водой. Убедитесь, что вода не проникает в салон.

2. Если вода проникает в салон, дождитесь полного высыхания воды и нанесите дополнительный слой герметика-фиксатора.

3. Удалите защитную ленту.
