СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ, Diagnostic DTC:B1507, B1508

Код DTC Наименование DTC
B1507 Обрыв в цепи указателей поворота
B1508 Короткое замыкание в цепи указателей поворота / аварийных сигналов

ОПИСАНИЕ

Эти DTC сохраняются, когда щиток приборов обнаруживает обрыв в цепи указателей поворота, короткое замыкание в цепи указателей поворота или короткое замыкание в цепи ламп аварийной сигнализации.

Код DTC Условие обнаружения DTC Неисправный участок
B1507

Если напряжение IG не меньше 9,5 В и обнаруживается одно из следующих условий:


  • Обрыв в цепи указателей поворота

  • Лампа

  • Жгут или разъем

  • Патрон лампы левого переднего указателя поворота

  • Патрон лампы правого переднего указателя поворота

  • Патрон левого заднего блока фонарей с проводкой в сборе

  • Патрон правого заднего блока фонарей с проводкой в сборе

  • Щиток приборов в сборе
B1508

Если напряжение IG не меньше 9,5 В и обнаруживается одно из следующих условий:


  • Короткое замыкание в цепи указателей поворота или цепи ламп аварийной сигнализации

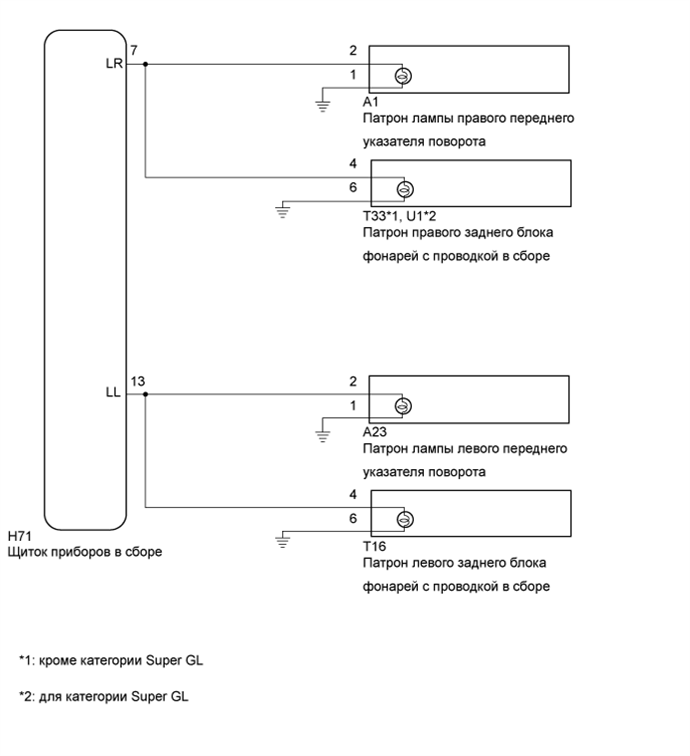

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A003CL2E01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Перед выполнением следующей процедуры проверки проверьте лампы цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      OK
      Коды DTC B1507 и B1508 не выводятся.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ПАТРОН ЛЕВОЙ ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА, ЖГУТ ЭЛЕКТРОПРОВОДКИ И ПАТРОН ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ И МАССА) Click here

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ПАТРОН ЛЕВОЙ ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА, ЖГУТ ЭЛЕКТРОПРОВОДКИ И ПАТРОН ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ И МАССА)


    1. Отсоедините разъем H71 щитка приборов.

    2. Отсоедините разъем A23 патрона лампы левого переднего указателя поворота

    3. Отсоедините разъем T16 патрона и проводки левого заднего блока фонарей.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H71-13 (LL) - A23-2 Всегда Менее 1 Ом
      H71-13 (LL) - T16-4 Всегда Менее 1 Ом
      A23-1 - масса Всегда Менее 1 Ом
      T16-6 - масса Всегда Менее 1 Ом
      H71-13 (LL) или A23-2 - масса Всегда 10 кОм или более
      H71-13 (LL) или T16-4 - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ПАТРОН ПРАВОЙ ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА, ЖГУТ ЭЛЕКТРОПРОВОДКИ И ПАТРОН ПРАВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ И МАССА)


    1. Отсоедините разъем H71 щитка приборов.

    2. Отсоедините разъем A1 патрона лампы правого переднего указателя поворота

    3. Отсоедините разъем T33*1 или U1*2 патрона и проводки левого заднего блока фонарей.


      • *1: кроме категории Super GL

      • *2: для категории Super GL

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      кроме категории Super GL
      Подключение диагностического прибора Условие Заданные условия
      H71-7 (LR) - A1-2 Всегда Менее 1 Ом
      H71-7 (LR) - T33-4 Всегда Менее 1 Ом
      A1-1 - масса Всегда Менее 1 Ом
      T33-6 - масса Всегда Менее 1 Ом
      H71-7 (LR) или A1-2 - масса Всегда 10 кОм или более
      H71-7 (LR) или T33-4 - масса Всегда 10 кОм или более
      для категории Super GL
      Подключение диагностического прибора Условие Заданные условия
      H71-7 (LR) - A1-2 Всегда Менее 1 Ом
      H71-7 (LR) - U1-4 Всегда Менее 1 Ом
      A1-1 - масса Всегда Менее 1 Ом
      U1-6 - масса Всегда Менее 1 Ом
      H71-7 (LR) или A1-2 - масса Всегда 10 кОм или более
      H71-7 (LR) или U1-4 - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    1. Временно замените патрон лампы переднего указателя поворота новым или заведомо исправным.


      • Для моделей со светодиодными фарами: См. стр. Click here

      • Для моделей с галогенными фарами: См. стр. Click here

    2. Сбросьте коды DTC (см. стр. Click here).

    3. Проверьте коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ПРОВЕРЬТЕ ПАТРОН И ЖГУТ ЭЛЕКТРОПРОВОДКИ ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ Click here

    OK

    КОНЕЦ (ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА НЕИСПРАВЕН)

  5. ПРОВЕРЬТЕ ПАТРОН И ЖГУТ ЭЛЕКТРОПРОВОДКИ ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ


    1. Временно замените патрон лампы заднего блока фонарей с проводкой новой или исправной деталью (см. стр. Click here)

    2. Сбросьте коды DTC (см. стр. Click here).

    3. Проверьте коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ Click here

    OK

    КОНЕЦ (ПАТРОН ЛАМПЫ ЗАДНЕГО БЛОКА ФОНАРЕЙ С ПРОВОДКОЙ НЕИСПРАВЕН)
