СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ КОНТАКТЫ ЭБУ


  1. ЩИТОК ПРИБОРОВ В СБОРЕ

    A003E76E06
    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    H20-1 (L) - H20-21 (E1) R - W-B Источник питания Всегда 11-14 В
    H20-2 (IG+) - H20-21 (E1) B - W-B Источник питания (IG) Замок зажигания: OFF (ВЫКЛ) → ON (ВКЛ) Менее 1 В → 11-14 В
    H20-3 (ILL+) - H20-21 (E1) G - W-B Сигнал подсветки Переключатель освещения TAIL выключен → включен Менее 1 В → 11-14 В
    H20-4 (DCTY) - H20-21 (E1) G - W-B Сигнал состояния двери водителя - Дверь со стороны водителя: открыта → закрыта Менее 1 В → 8,5 - 13,5 В
    H20-5 (DOOR) - H20-21 (E1) G - W-B Сигнал состояния дверей (кроме двери водителя) Кроме ситуации, когда дверь со стороны водителя открыта → закрыта Менее 1 В → 11-14 В
    H20-6 (+S) - H20-21 (E1) P - W-B Сигнал скорости (выходной) Замок зажигания в положении ON (ВКЛ), автомобиль движется со скоростью приблизительно 20 км/час (12 миль в час) Формирование импульсов (см. сигнал 1)
    H20-7 (SI) - H20-21 (E1) P - W-B Сигнал скорости (входной) Замок зажигания в положении ON (ВКЛ), автомобиль движется со скоростью приблизительно 20 км/час (12 миль в час) Формирование импульсов (см. сигнал 1)
    H20-8 (OIL) - H20-21 (E1) Y - W-B Сигнал уровня масла Зажигание включено, контрольная лампа OIL включена → выключена 8 - 13 В → менее 1 В
    H20-9 (KEYE) - H20-21 (E1)*1 Y - W-B Сигнал выключателя разблокировки ключа Ключ отсутствует в цилиндре замка зажигания → Ключ находится в цилиндре замка зажигания 8,5 - 13,5 В → менее 1 В
    H20-10 (L) - H20-21 (E1) LG - W-B Сигнал ремня безопасности со стороны водителя Зажигание включено, ремень безопасности водителя отстегнут → пристегнут Менее 1 В → 7,5 - 12,5 В
    H20-11 (PKBI) - H20-21 (E1) B - W-B Сигнал выключателя стояночного тормоза Рычаг стояночного тормоза: поднят → отпущен Менее 1 В → 9 - 13 В
    H20-12 (HA) - H20-21 (E1)*10 G - W-B Сигнал давления моторного масла Зажигание включено, контрольная лампа SEDIMENT/FILTER включена → выключена 8 - 13 В → менее 1 В
    H20-14 (OILW) - H20-21 (E1)*2 W - W-B Сигнал давления моторного масла Зажигание включено, контрольная лампа SEDIMENT/FILTER мигает → выключена Менее 1 В ←→ 11 - 14 В → менее 1 В
    H20-15 (CHG-) - H20-21 (E1)*8 B - W-B Сигнал неисправности системы зарядки Зажигание включено, контрольная лампа заряда (CHARGE) включена → выключена Менее 1 В → 9 - 13 В
    H20-17 (+) - H20-21 (E1) B - W-B Сигнал контрольной лампы BEAM Контрольная лампа BEAM выключена → включена Менее 1 В → 11-14 В
    H20-18 (FOG) - H20-21 (E1)*3 Y - W-B Сигнал контрольной лампы Fr. FOG Зажигание включено, контрольная лампа Fr FOG выключена → включена Менее 1 В → 11-14 В
    H20-19 (RFOG) - H20-21 (E1)*4 R - W-B Сигнал контрольной лампы Rr FOG Зажигание включено, контрольная лампа Rr FOG выключена → включена Менее 1 В → 11-14 В
    H20-21 (E1) - масса W-B - масса Масса Всегда Менее 1 Ом
    H20-22 (CANL) Вт Линия передачи данных CAN - -
    H20-23 (CANH) B Линия передачи данных CAN - -
    H20-24 (R) - H20-21 (E1) L - W-B Сигнал заднего хода Зажигание включено, рычаг переключения передач в любом положении, кроме R → в положении R Менее 1 В → 11-14 В
    H20-25 (SW) - H20-21 (E1) GR - W-B Сигнал переключателя ближнего/дальнего света фар (положение правого или левого поворота) Зажигание включено, переключатель ближнего/дальнего света фар выключен → переключатель ближнего/дальнего света фар в положении правого или левого поворота 11-14 В → менее 1 В
    H20-26 (ER) - H20-21 (E1) Y - W-B Сигнал переключателя ближнего/дальнего света фар (положение правого поворота) Зажигание включено, переключатель ближнего/дальнего света фар выключен → переключатель ближнего/дальнего света фар в положении правого поворота 11-14 В → менее 1 В
    H20-27 (EL) - H20-21 (E1) B - W-B Сигнал переключателя ближнего/дальнего света фар (положение левого поворота) Зажигание включено, переключатель ближнего/дальнего света фар выключен → переключатель ближнего/дальнего света фар в положении левого поворота 11-14 В → менее 1 В
    H20-28 (HAZ) - H20-21 (E1) W - W-B Сигнал выключателя аварийной сигнализации Выключатель аварийной сигнализации выключен → 11-14 В → менее 1 В
    H20-29 (LP) - H20-21 (E1) R - W-B Сигнал контрольной лампы безопасности Зажигание включено, контрольная лампа безопасности мигает → выключена Менее 1 В ←→ 11 - 14 В → менее 1 В
    H20-30 (P/SB) - H20-21 (E1) W - W-B Сигнал контрольной лампы предупреждения о непристегнутом ремне безопасности переднего пассажира Зажигание включено, ремень безопасности переднего пассажира не пристегнут, место переднего пассажира занято → ремень безопасности переднего пассажира пристегнут, место переднего пассажира занято 11-14 В → менее 1 В
    H20-31 (B/LE) - H20-21 (E1) B - W-B Сигнал датчика уровня тормозной жидкости Зажигание включено, датчик уровня тормозной жидкости включен → выключен Менее 1 В → 11-14 В
    H20-32 (BRL) - H20-21 (E1)*10 SB - W-B Сигнал датчика разрежения тормозной системы Зажигание включено, двигатель работает на холостом ходу Формирование импульсов (см. сигнал 2)
    H20-33 (FUEL) - H20-21 (E1) Y - W-B Сигнал указателя уровня топлива Зажигание включено, указатель уровня топлива на отметке F → на отметке E Менее 3,6 В → 3,6 - 9 В
    H20-34 (E2) - H20-21 (E1) R - W-B Цепь массы указателя уровня топлива Всегда Менее 1 Ом
    H20-35 (E3) - H20-21 (E1)*5 G - W-B Цепь массы сигнала частоты вращения Всегда Менее 1 Ом
    H20-36 (TX1+) - H20-21 (E1) W - W-B Масса датчика температуры окружающего воздуха Всегда Менее 1 Ом
    H20-37 (TX1-) - H20-21 (E1) G - W-B Сигнал датчика температуры окружающего воздуха Температура окружающего воздуха 25°C (77°F) 1,6 - 1,8 кОм
    H20-38 (DRLE) - H20-21 (E1)*6 Y - W-B Выходной сигнал управления системой подфарников, включаемых при движении в светлое время суток Подфарники, включаемые при движении в светлое время суток, не работают → работают 11-14 В → менее 1 В
    H71-1 (B) - H20-21 (E1) L - W-B Источник питания Всегда 11-14 В
    H71-2 (IND) - H20-21 (E1)*11 W-B - W-B Масса Всегда Менее 1 Ом
    H71-6 (ABOF) - H20-21 (E1)*9 R - W-B Источник питания (IG) Замок зажигания: OFF (ВЫКЛ) → ON (ВКЛ) Менее 1 В → 11-14 В
    H71-12 (RL) - H20-21 (E1)*7 W - W-B Сигнал выключателя управления уровнем фар Переключатель света фар в положении TAIL или HEAD Менее 1 В
    H71-7 (LR) - H20-21 (E1) R - W-B Выходной сигнал указателя правого поворота Зажигание включено, правый указатель поворота мигает → выключен Формирование импульсов → Менее 1 В
    H71-13 (LL) - H20-21 (E1) L - W-B Выходной сигнал указателя левого поворота Зажигание включено, левый указатель поворота мигает → выключен Формирование импульсов → Менее 1 В

    • *1: для моделей без интеллектуальной системы посадки и запуска

    • *2: кроме 1KD-FTV (для моделей с DPF)

    • *3: для моделей с передними противотуманными фарами

    • *4: для моделей с задними противотуманными фарами

    • *5: для моделей с датчиком спидометра

    • *6: для моделей с системой подфарников, включаемых при движении в светлое время суток

    • *7: для моделей со светодиодными фарами

    • *8: для моделей с 2TR-FE (без двойной системы VVT-i), 1KD-FTV, 2KD-FTV или 5L-E

    • *9: для моделей без подушек безопасности

    • *10: для моделей с дизельным двигателем

    • *11: Для моделей без АБС


    1. A003EKPE01

      Осциллограмма 1 (для справки): При использовании осциллографа:

      Параметр / Устройство Условие
      Подключение диагностического прибора

      H20-6 (+S) - H20-21 (E1)

      H20-7 (SI) - H20-21 (E1)
      Настройки прибора 5 В/дел., 20 мс/дел.
      Состояние автомобиля Замок зажигания в положении ON (ВКЛ), автомобиль движется со скоростью приблизительно 20 км/час (12 миль в час)
    2. A003HY4E02

      Осциллограмма 2 (для справки): При использовании осциллографа:

      Параметр / Устройство Условие
      Подключение диагностического прибора H20-32 (BRL) - H20-21 (E1)
      Настройки прибора 5 В/дел., 10 мс/дел.
      Состояние автомобиля Зажигание включено, двигатель работает на холостом ходу

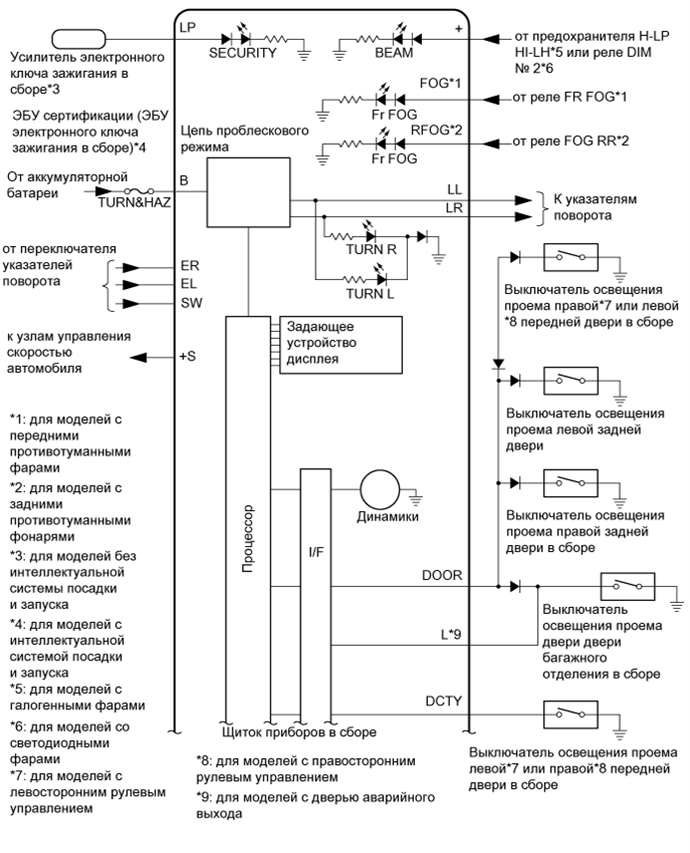

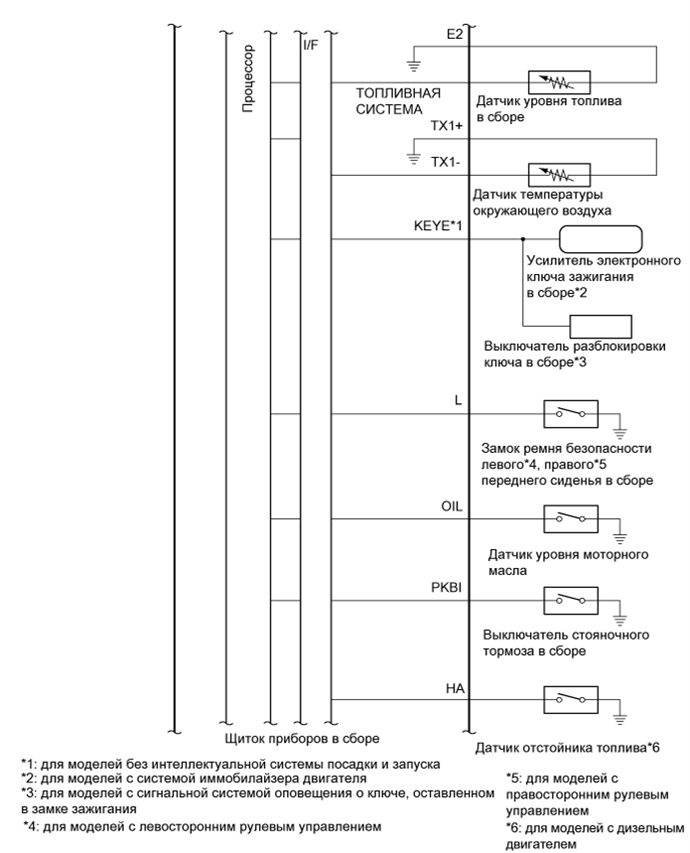

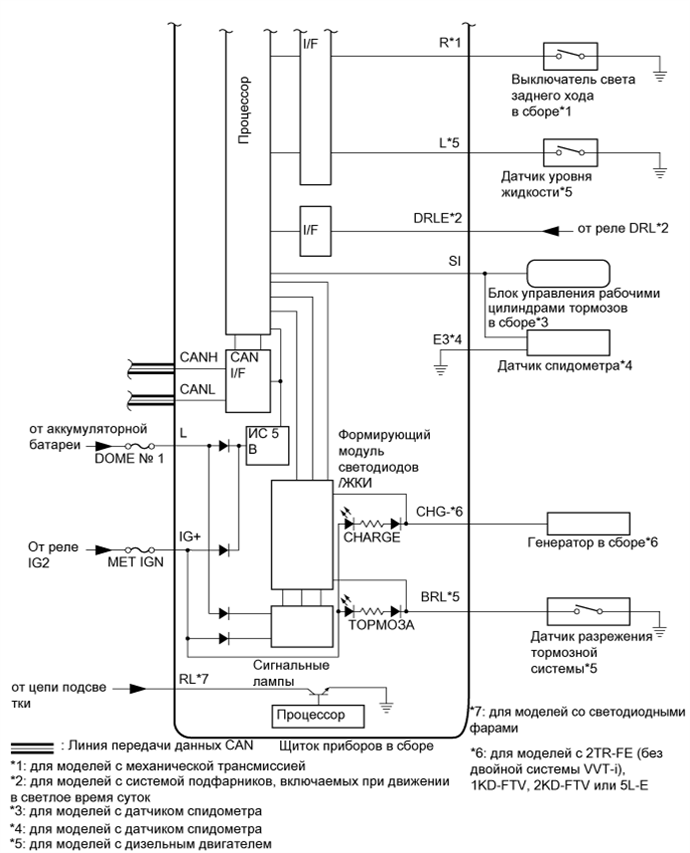

  2. ВНУТРЕННЯЯ ЦЕПЬ ЩИТКА ПРИБОРОВ

    A003BA9E01
    A003I2BE02
    A003CBME01
    A003DNIE01
