ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ УСТАНОВКА


  1. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

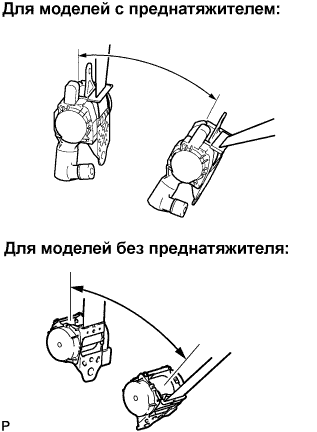

    1. A003CIUE01

      Проверьте угол наклона, при котором ремень начинает блокироваться ELR.

    2. Убедитесь, что при постепенном перемещении установленного устройства вытяжения ремень не блокируется при наклоне менее 15° в любом направлении, но блокируется при наклоне свыше 45°.

      Note

      Не разбирайте устройство вытяжения.

    3. A003E48

      Для моделей без преднатяжителя:


      1. Установите левый передний ремень с катушкой и преднатяжителем в сборе и закрепите его болтом.

        Torque:
        42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }
    4. A003H11

      Для моделей с преднатяжителем:


      1. Установите левый передний ремень с катушкой и преднатяжителем в сборе, временно закрепив его 2 болтами.

      2. Окончательно закрепите левый передний ремень с катушкой и преднатяжителем в сборе, сначала полностью затянув верхний болт, а затем – нижний.

        Torque:
        Для верхнего болта
        8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }
        Для нижнего болта
        42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

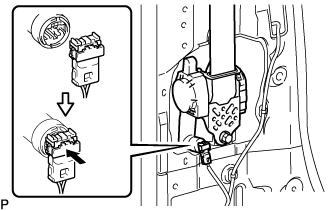

      3. A003IEB

        Подсоедините разъем преднатяжителя и заблокируйте его кнопкой фиксации.

        Note

        Блокируйте кнопку фиксации надежно.

    5. A003GYM

      Подсоедините левый передний ремень с катушкой и преднатяжителем в сборе со стороны плечевого крепления и закрепите болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

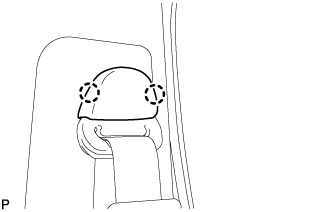

    6. A003CGV

      Установите крышку ремня безопасности левого переднего сиденья в сборе со стороны плечевого крепления и закрепите ее 2 захватами.

  2. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ № 1 В СБОРЕ (для моделей с полной отделкой)

  3. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ НАРУЖНУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ (для моделей с полной отделкой)

  4. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с полной отделкой с левой стороны)

  5. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с полной отделкой с левой стороны)

  6. УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ № 4 В СБОРЕ (с левой стороны для моделей с полной отделкой)


    1. A003CY7

      Установите заднее сиденье № 4 в сборе и закрепите его 2 замками.

    2. Закрепите заднее сиденье № 4 в сборе 3 болтами и 2 гайками.

      Torque:
      39 Н*м  { 398 кгс*см, 29 фунт-сила-футов }

      Note

      После установки заднего сиденья № 4 в сборе сложите спинку на подушку сиденья, поднимите боковую часть заднего сиденья № 4 в сборе и опустите ее, чтобы надежно ввести в зацепление замки.

  7. УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ № 3 В СБОРЕ (с левой стороны для моделей с полной отделкой)


    1. A003EI7

      Установите заднее сиденье № 3 в сборе и закрепите его 6 болтами и 2 гайками.

      Torque:
      39 Н*м  { 398 кгс*см, 29 фунт-сила-футов }

  8. УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (с левой стороны для моделей с полной отделкой)


    1. A003EL6

      Установите заднее сиденье № 2 в сборе и закрепите его 4 болтами и 2 гайками.

      Torque:
      39 Н*м  { 398 кгс*см, 29 фунт-сила-футов }

      Tech Tips


      • Порядок выполнения работ такой же, как для второго ряда.

      • Порядок выполнения работ такой же, как для третьего ряда.

    2. для четвертого ряда:


      1. A003FIJ

        Установите заднее сиденье № 2 в сборе и закрепите его 4 болтами и 2 гайками.

        Torque:
        39 Н*м  { 398 кгс*см, 29 фунт-сила-футов }

  9. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с неполной отделкой)

  10. ПОДСОЕДИНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    1. A003FKR

      Подсоедините левый передний ремень с катушкой и преднатяжителем в сборе со стороны пола и закрепите болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

    2. Убедитесь, что ELR блокирует ремень при вытяжении.

      Note

      Эту проверку следует выполнять после установки ремня безопасности в сборе.


      1. После установки ремня безопасности в сборе убедитесь, что он блокируется при быстром вытяжении.

  11. УСТАНОВИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ (с левой стороны)

  12. УСТАНОВИТЕ ЛЕВОЕ СИДЕНЬЕ В СБОРЕ

  13. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

  14. УСТАНОВИТЕ КРОНШТЕЙН НИЖНЕЙ РАЗДЕЛИТЕЛЬНОЙ ПЛАНКИ (для моделей с неполной отделкой с левой стороны)

  15. УСТАНОВИТЕ ОБШИВКУ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  16. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  17. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    1. A003CIUE01

      Проверьте угол наклона, при котором ремень начинает блокироваться ELR.

    2. Убедитесь, что при постепенном перемещении установленного устройства вытяжения ремень не блокируется при наклоне менее 15° в любом направлении, но блокируется при наклоне свыше 45°.

      Note

      Не разбирайте устройство вытяжения.

    3. A003D2E

      Для моделей без преднатяжителя:


      1. Установите правый передний ремень с катушкой и преднатяжителем в сборе и закрепите его болтом.

        Torque:
        42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }
    4. A003DTX

      Для моделей с преднатяжителем:


      1. Установите правый передний ремень с катушкой и преднатяжителем в сборе, временно закрепив его 2 болтами.

      2. Окончательно закрепите правый передний ремень с катушкой и преднатяжителем в сборе, сначала полностью затянув верхний болт, а затем – нижний.

        Torque:
        Для верхнего болта
        8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }
        Для нижнего болта
        42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

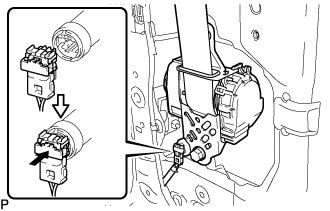

      3. A003DGM

        Подсоедините разъем преднатяжителя и заблокируйте его кнопкой фиксации.

        Note

        Блокируйте кнопку фиксации надежно.

    5. A003C9J

      Подсоедините правый передний ремень с катушкой и преднатяжителем в сборе со стороны плечевого крепления и закрепите болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

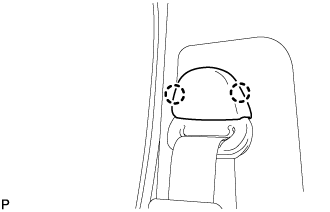

    6. A003G9B

      Установите крышку плечевого крепления правого переднего ремня с катушкой и преднатяжителем в сборе и введите в зацепление 2 захвата.

  18. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

  19. ПОДСОЕДИНИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    1. A003E32

      Подсоедините правый передний ремень с катушкой и преднатяжителем в сборе со стороны пола и закрепите болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

    2. Убедитесь, что ELR блокирует ремень при вытяжении.

      Note

      Проверку следует выполнять только после установки ремня безопасности в сборе.


      1. После установки ремня безопасности в сборе убедитесь, что он блокируется при быстром вытяжении.

  20. УСТАНОВИТЕ ЗАДНИЙ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ (для моделей с полной отделкой с правой стороны)

  21. УСТАНОВИТЕ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ (для моделей с полной отделкой с правой стороны)

  22. УСТАНОВИТЕ КРОНШТЕЙН НИЖНЕЙ РАЗДЕЛИТЕЛЬНОЙ ПЛАНКИ (для моделей с неполной отделкой с правой стороны)

  23. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРАВОЙ РАЗДВИЖНОЙ ДВЕРИ № 1

  24. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с полной отделкой)

  25. УСТАНОВИТЕ ОБШИВКУ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  26. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  27. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  28. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

    В случае отсоединения провода от отрицательного (-) вывода аккумуляторной батареи и повторного его подсоединения некоторые системы нуждаются в инициализации (см. стр. Click here).

  29. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    (см. стр. Click here)
