СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ, Diagnostic DTC:B161A/8A

Код DTC Наименование DTC
B161A/8A Нарушение обмена данными с шиной переднего вспомогательного датчика

ОПИСАНИЕ

Цепь передних датчиков системы SRS (цепь правого переднего датчика системы SRS и цепь левого переднего датчика системы SRS) включает в себя центральный блок управления системы SRS, правый передний датчик системы SRS и левый передний датчик системы SRS.

Правый передний датчик системы SRS или левый передний датчик системы SRS обнаруживают удар автомобиля при столкновении и посылают сигналы в центральный блок управления системы SRS, который определяет необходимость активации подушек безопасности.

Код DTC B161A/8A регистрируется при обнаружении неисправности в цепи передних датчиков системы SRS (цепи правого переднего датчика системы SRS и цепи левого переднего датчика системы SRS).

Код DTC Условие обнаружения DTC Неисправный участок
B161A/8A

Выполняется одно из следующих условий:


  • Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи передних датчиков системы SRS (цепи правого переднего датчика системы SRS и цепи левого переднего датчика системы SRS).

  • Неисправность правого переднего датчика системы SRS

  • Неисправность левого переднего датчика системы SRS.

  • Неисправность центрального блока управления системы SRS.

  • Жгут проводов, соединяющий кожух и фары

  • Основной жгут проводов моторного отсека

  • Правый передний датчик системы SRS

  • Левый передний датчик системы SRS

  • Центральный датчик системы SRS в сборе

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

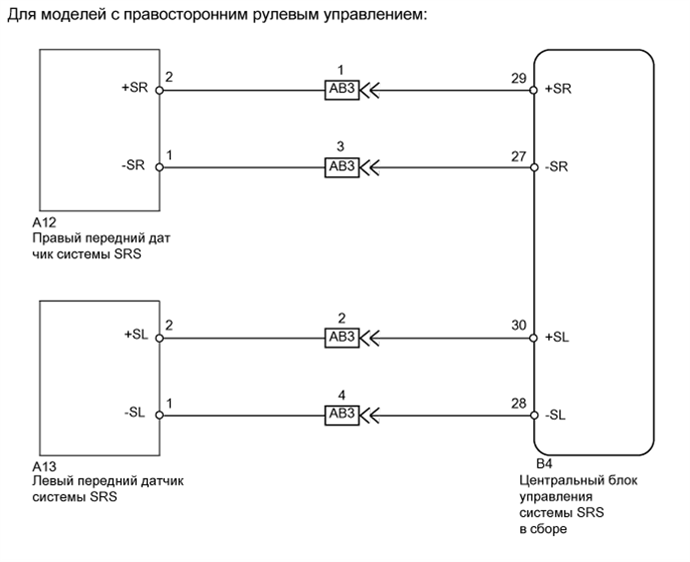

A003DPNE04

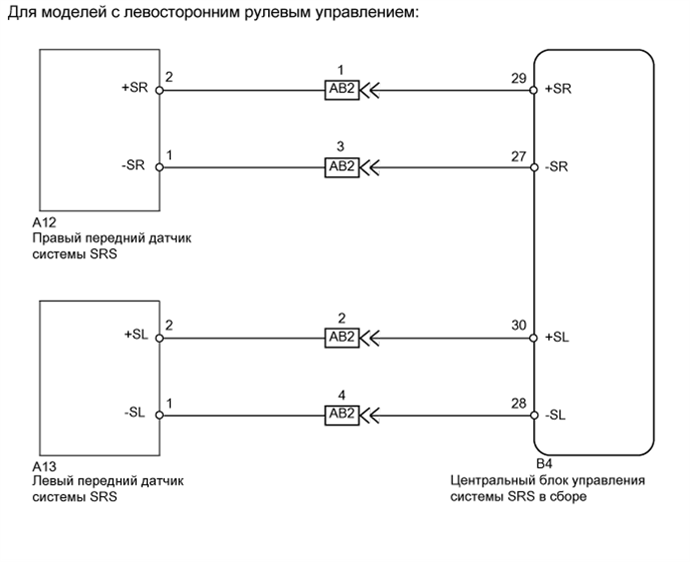

A003DPNE05

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Если отрицательный (-) вывод аккумуляторной батареи отсоединялся во время выполнения ремонта, после его подсоединения необходимо инициализировать некоторые системы (см. стр. Click here).

  • После замены центрального блока управления системы SRS см. раздел "Инициализация" (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    2. Выключите зажигание.

      Tech Tips

      При возникновении сбоя связи коды DTC одновременно сохраняются для левого и правого датчиков. Чтобы определить неисправный участок, выключите зажигание и затем снова включите его.

    3. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    4. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      Выводится DTC B1613 А
      Выводится DTC B1618 B
      DTC B1613 и B1618 не выводятся C

      Tech Tips


      • При выключении и включении зажигания диагностические коды неисправности DTC, указывающие на ошибки обмена данными, будут заменены на коды DTC, указывающие на ошибки инициализации.

      • На этом этапе могут выводиться коды, отличные от кодов DTC B1613 и B1618, однако они не связаны с данной проверкой.


    А

    ПЕРЕЙДИТЕ К КОДУ DTC B1613/83 Click here

    B

    ПЕРЕЙДИТЕ К КОДУ DTC B1618/84 Click here

    C

  2. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    1. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    2. Сбросьте коды DTC, сохраненные в памяти (см. стр. Click here).

    3. Выключите зажигание.

    4. Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.

    5. Проверьте коды DTC (см. стр. Click here).

      OK
      Код DTC B161A не выводится.

      Tech Tips

      В этот момент могут выводиться другие коды DTC, кроме B161A, которые не связаны с данной проверкой.


    NG

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS Click here

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here
