СТАРТЕР (для моделей мощностью 1,6 кВт) РАЗБОРКА

СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ

1.

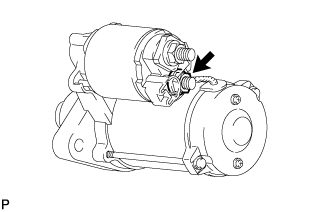

   Отверните гайку и отсоедините вывод от контакта С.

2.

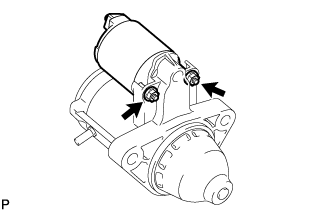

   Отверните 2 гайки от корпуса привода стартера в сборе, удерживая втягивающее реле стартера в сборе.

3.

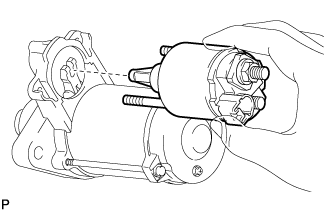

   Потяните втягивающее стартера в сборе и, поднимая переднюю часть втягивающего реле стартера в сборе, отсоедините кольцо плунжера от рычага привода шестерни и снимите втягивающее реле стартера в сборе.

СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ

1.

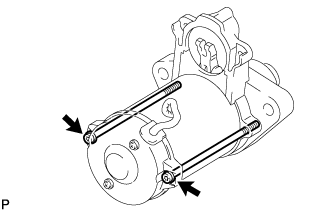

   С помощью торцевого ключа с головкой "TORX" T25 выверните 2 стяжных болта.

2.

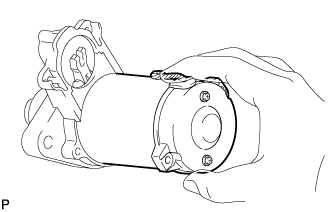

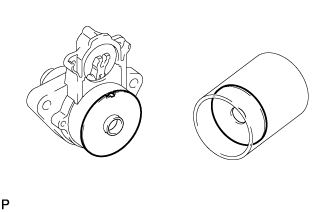

   Снимите статор стартера в сборе с крышкой со стороны коллектора стартера в сборе с корпуса привода стартера в сборе.

СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ СТАРТЕРА В СБОРЕ

1.

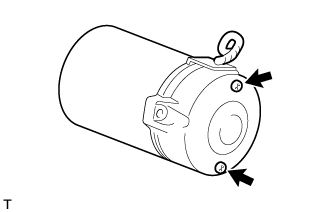

   Выверните 2 винта из крышки со стороны коллектора стартера в сборе.

2.

   Снимите крышку со стороны коллектора со статора в сборе.

   Note:

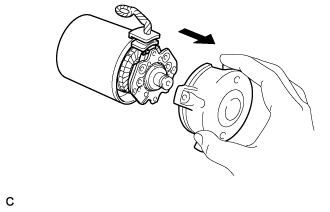

   Придерживая выводной провод, снимите крышку стартера со стороны коллектора в сборе.

3.

   Отсоедините 4 щетки от щеткодержателя стартера.

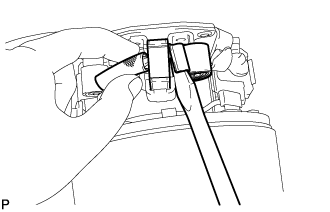

   1. С помощью отвертки отожмите пружину.

   2. Отсоедините щетку от щеткодержателя в сборе.

4. Снимите щеткодержатель стартера.

СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ

1.

   Снимите якорь стартера в сборе со статора стартера в сборе.

СНИМИТЕ ПУСКОВУЮ МУФТУ С ЦЕНТРАЛЬНЫМ ПОДШИПНИКОМ В СБОРЕ

1.

   Снимите контактный диск якоря стартера со статора стартера в сборе или пусковой муфты с центральным подшипником в сборе.

2.

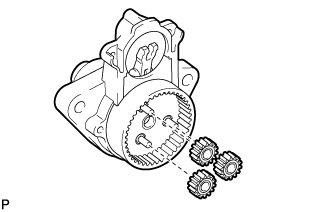

   Снимите 3 шестерни планетарной передачи с пусковой муфты с центральным подшипником в сборе.

3.

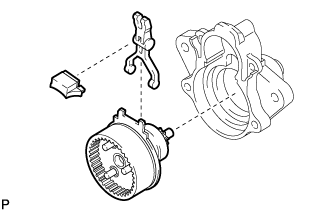

   Снимите пусковую муфту с центральным подшипником в сборе вместе с резиновой подкладкой и рычагом привода шестерни стартера с корпуса привода стартера в сборе.
