СТАРТЕР (для моделей мощностью 1,6 кВт) РАЗБОРКА


  1. СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА

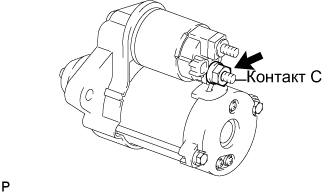

    1. A003EWXE01

      Отверните гайку и отсоедините вывод от контакта C.

    2. A003GGE

      Выверните 2 винта крепления втягивающего реле стартера из корпуса привода стартера.

    3. Снимите втягивающее реле стартера.

  2. СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ


    1. A003H3W

      Выверните 2 стяжных болта и извлеките статор стартера в сборе вместе с крышкой со стороны коллектора стартера в сборе.

  3. СНИМИТЕ КРЫШКУ СТАРТЕРА СО СТОРОНЫ КОЛЛЕКТОРА В СБОРЕ


    1. Снимите со статора стартера крышку со стороны коллектора стартера.

  4. СНИМИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА

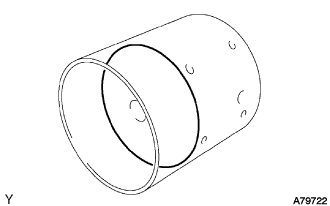

    1. A003DUO

      Снимите со статора контактный диск якоря стартера.

  5. СНИМИТЕ ЗАГЛУШКУ КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА

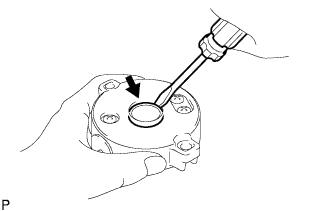

    1. A003D15J02

      С помощью отвертки снимите заглушку крышки со стороны коллектора стартера.

  6. СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ


    1. A003EW9E01

      Зажмите раму со стороны коллектора стартера в тисках между алюминиевыми пластинами.

    2. С помощью съемника стопорных колец снимите пружинное стопорное кольцо и плоскую шайбу.

    3. Отсоедините якорь стартера в сборе от крышки со стороны коллектора.

  7. СНИМИТЕ ПЛАНЕТАРНУЮ ШЕСТЕРНЮ

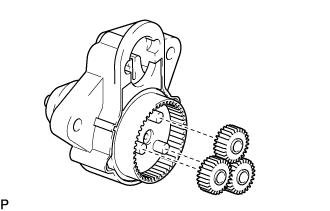

    1. A003FBE

      Снимите 3 шестерни планетарной передачи.

  8. СНИМИТЕ ПУСКОВУЮ МУФТУ С ЦЕНТРАЛЬНЫМ ПОДШИПНИКОМ В СБОРЕ


    1. Снимите пусковую муфту с центральным подшипником в сборе с рычагом включения привода стартера с корпуса привода стартера в сборе.

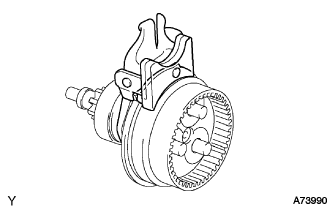

    2. A003B21

      Снимите рычаг включения привода стартера с пусковой муфты с центральным подшипником.
