ГОЛОВКА БЛОКА ЦИЛИНДРОВ ЗАМЕНА


  1. ЗАМЕНИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВПУСКНОГО КЛАПАНА

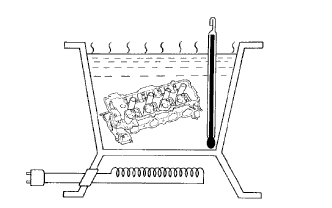

    A003HOSE02

    1. Медленно нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).

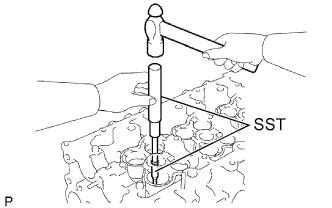

    2. A003AVZE02

      С помощью SST и молотка выбейте направляющую втулку клапана.

      SST
      09201-10000   ( 09201-01060 )
      09950-70010   ( 09951-07100 )

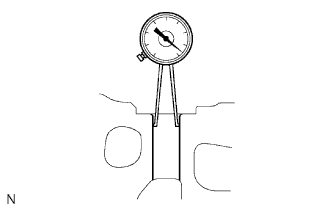

    3. A003FXYE01

      С помощью индикатора часового типа для отверстий измерьте диаметр отверстия для втулки в головке блока цилиндров.

      Выберите новую направляющую втулку (размер номинальный или ремонтный 0,05)
      Размер втулки Диаметр гнезда втулки
      Используйте STD

      10,985 - 11,006 мм

      (0,4325 - 0,4333 дюйма)
      Используйте O/S 0,05

      11,035 - 11,056 мм

      (0,4344 - 0,4353 дюйма)

      Если диаметр гнезда направляющей втулки клапана в головке блока цилиндров превышает 11,006 мм (0,4333 дюйма), проточите отверстие под размер от 11,035 до 11,056 мм (0,4344 -0,4353 дюйма).

      Если диаметр отверстия для втулки в головке блока цилиндров превышает 11,056 мм (0,4353 дюйма), замените головку блока цилиндров.

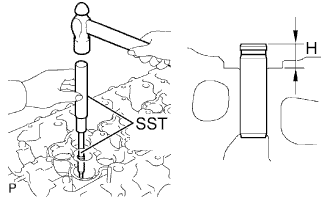

    4. A003FLQE02

      Медленно нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).

    5. С помощью SST и молотка вбейте новую направляющую втулку до достижения заданной высоты выступания.

      SST
      09201-10000   ( 09201-01060 )
      09950-70010   ( 09951-07100 )
      Номинальная высота выступания (H)
      10,3 - 10,7 мм (0,406 - 0,421 дюйма)

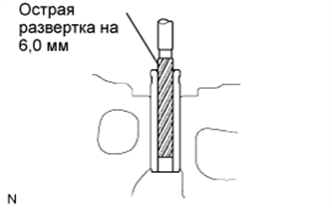

    6. A003C1XE01

      С помощью острой развертки на 6,0 мм разверните направляющую втулку до получения заданного номинального зазора между втулкой и штоком клапана.

  2. ЗАМЕНИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ВЫПУСКНОГО КЛАПАНА

    A003HOSE02

    1. Медленно нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).

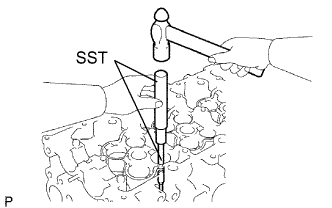

    2. A003G0ZE01

      С помощью SST и молотка выбейте направляющую втулку клапана.

      SST
      09201-10000   ( 09201-01060 )
      09950-70010   ( 09951-07100 )

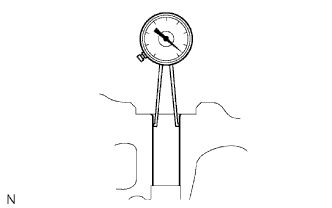

    3. A003IFDE01

      С помощью индикатора часового типа для отверстий измерьте диаметр отверстия для втулки в головке блока цилиндров.

      Выберите новую направляющую втулку (размер номинальный или ремонтный 0,05)
      Размер втулки Диаметр гнезда втулки
      Используйте номинальный

      10,985 - 11,006 мм

      (0,4325 - 0,4333 дюйма)
      Используйте ремонтный 0,05

      11,035 - 11,056 мм

      (0,4344 - 0,4353 дюйма)

      Если диаметр гнезда направляющей втулки клапана в головке блока цилиндров превышает 11,006 мм (0,4333 дюйма), проточите отверстие под размер от 11,035 до 11,056 мм (0,4344 -0,4353 дюйма).

      Если диаметр отверстия для втулки в головке блока цилиндров превышает 11,056 мм (0,4353 дюйма), замените головку блока цилиндров.

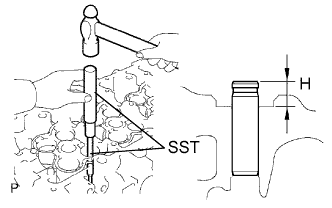

    4. A003DQ9E01

      Медленно нагрейте головку блока цилиндров до температуры порядка 80-100°C (176-212°F).

    5. С помощью SST и молотка вбейте новую направляющую втулку до достижения заданной высоты выступания.

      SST
      09201-10000   ( 09201-01060 )
      09950-70010   ( 09951-07100 )
      Номинальная высота выступания (H)
      10,3 - 10,7 мм (0,406 - 0,421 дюйма)

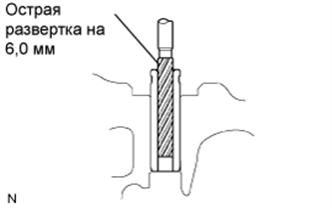

    6. A003DTOE01

      С помощью острой развертки на 6,0 мм разверните направляющую втулку до получения заданного номинального зазора между втулкой и штоком клапана.
