СИСТЕМА ECD (для моделей с DPF) Выходная цепь VC

ОПИСАНИЕ

Для управления микропроцессором блок ECM постоянно генерирует напряжение питания 5 В, подающееся с аккумуляторной батареи на контакт +B (BATT). ECM также подает питание к датчикам через выходную цепь VC.

A003EN3E24

При коротком замыкании цепи VC микропроцессор блока ECM и датчика, питание к которым подается по цепи VC, не работают вследствие отсутствия питания в цепи VC. При выполнении данных условий система не запускается и контрольная лампа MIL не включается даже в случае неисправности системы.

Tech Tips

При нормальных условиях контрольная лампа MIL включается на несколько секунд при включении зажигания. При запуске двигателя контрольная лампа MIL выключается.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


A003EZEE04
A003AW2E04
A003F40E04

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

  • После замены новый ЕСМ необходимо зарегистрировать (см. стр. Click here) и инициализировать (см. стр. Click here).

  • После замены нагнетающего топливного насоса в сборе необходимо выполнить инициализацию ЕСМ (см. стр. Click here).

  • После замены форсунки необходимо выполнить регистрацию ЕСМ (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СОСТОЯНИЕ СВЯЗИ МЕЖДУ GTS И ECM


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Результат
      Результат Перейти к
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    А

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

    B

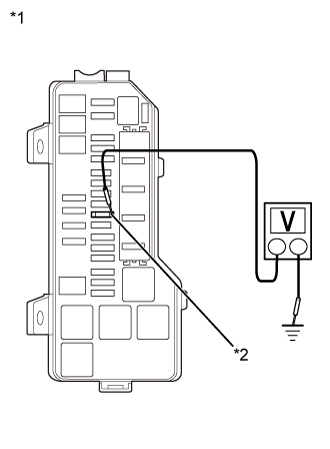

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ПРЕДОХРАНИТЕЛЯ EFI № 3

    A003DV9E02
    Обозначения на рисунке
    *1 Интегрированное реле № 1
    *2 ПРЕДОХРАНИТЕЛЬ EFI № 3

    1. Установите замок зажигания в положение ON (ВКЛ).

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Результат
      Подключение диагностического прибора Условие Заданные условия
      2 (EFI № 3) - масса Зажигание включено 11 - 14 В

      Tech Tips

      Если результат не соответствует требованиям, поскольку ток не подается на 2 контакта ECM (EFI NO. 3), система может не запуститься.


    NG

    ПЕРЕЙДИТЕ К ЦЕПИ ПИТАНИЯ ECM Click here

    OK

  3. ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ GTS И ECM (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА)


    1. Отсоедините разъем датчика положения педали акселератора.

    2. Поверните замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Tech Tips

      Его можно проверить с помощью параметра "Engine" в режиме Data List.

      Результат
      Результат Перейти К
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    5. Подсоедините разъем датчика положения педали акселератора.


    А

    ЗАМЕНИТЕ ТЯГУ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ Click here

    B

  4. ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ GTS И ECM (ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ)


    1. Отсоедините разъем датчика положения дроссельной заслонки.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Tech Tips

      Его можно проверить с помощью параметра "Engine" в режиме Data List.

      Результат
      Результат Следующий шаг
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    5. Подсоедините разъем датчика положения дроссельной заслонки.


    А

    ЗАМЕНИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ В СБОРЕ Click here

    B

  5. ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ GTS И ECM (ДАТЧИК ДАВЛЕНИЯ ТОПЛИВА)


    1. Отсоедините разъем датчика давления в топливной системе.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Tech Tips

      Его можно проверить с помощью параметра "Engine" в режиме Data List.

      Результат
      Результат Следующий шаг
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    5. Подсоедините разъем датчика давления в топливной системе.


    А

    ЗАМЕНИТЕ СИСТЕМУ COMMON RAIL В СБОРЕ Click here

    B

  6. ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ GTS И ECM (ЭЛЕКТРИЧЕСКИЙ КЛАПАН РОГ)


    1. Отсоедините разъем электрического клапана управления РОГ в сборе.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Tech Tips

      Его можно проверить с помощью параметра "Engine" в режиме Data List.

      Результат
      Результат Следующий шаг
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    5. Подсоедините разъем электрического клапана управления РОГ в сборе.


    А

    ЗАМЕНИТЕ ЭЛЕКТРИЧЕСКИЙ КЛАПАН УПРАВЛЕНИЯ РОГ В СБОРЕ Click here

    B

  7. ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ GTS И ECM (ДАТЧИК ДАВЛЕНИЯ МАСЛА В СБОРЕ)


    1. Отсоедините разъем датчика давления масла в сборе.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Tech Tips

      Его можно проверить с помощью параметра "Engine" в режиме Data List.

      Результат
      Результат Перейдите к
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    5. Подсоедините разъем датчика давления масла в сборе.


    А

    ЗАМЕНИТЕ ДАТЧИК ДАВЛЕНИЯ МАСЛА В СБОРЕ Click here

    B

  8. ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ GTS И ECM (ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ В СБОРЕ)


    1. Отсоедините разъем дифференциального датчика давления.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Tech Tips

      Его можно проверить с помощью параметра "Engine" в режиме Data List.

      Результат
      Результат Следующий шаг
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    5. Подсоедините разъем дифференциального датчика давления.


    А

    ЗАМЕНИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ В СБОРЕ Click here

    B

  9. ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ GTS И ECM (ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ)


    1. Отсоедините разъем датчика абсолютного давления в коллекторе.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Tech Tips

      Его можно проверить с помощью параметра "Engine" в режиме Data List.

      Результат
      Результат Следующий шаг
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    5. Подсоедините разъем датчика абсолютного давления в коллекторе.


    А

    ЗАМЕНИТЕ ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ

    B

  10. ПРОВЕРЬТЕ СОЕДИНЕНИЕ МЕЖДУ GTS И ECM (ДАТЧИК ПОЛОЖЕНИЯ СОПЛОВЫХ ЛОПАТОК)


    1. Отсоедините разъем датчика положения сопловой лопатки.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Проверьте состояние обмена данными между GTS и ЕСМ.

      Tech Tips

      Его можно проверить с помощью параметра "Engine" в режиме Data List.

      Результат
      Результат Следующий шаг
      Обмен данными осуществляется А
      Обмен данными не осуществляется B

    5. Подсоедините разъем датчика положения сопловых лопаток.


    А

    ЗАМЕНИТЕ ТУРБОНАГНЕТАТЕЛЬ В СБОРЕ Click here

    B

  11. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ


    1. Отсоедините разъем датчика положения педали акселератора.

    2. Отсоедините разъем датчика положения дроссельной заслонки.

    3. Отсоедините разъем датчика давления в топливной системе.

    4. Отсоедините разъем электрического клапана управления РОГ в сборе.

    5. Отсоедините разъем датчика давления масла в сборе.

    6. Отсоедините разъем дифференциального датчика давления.

    7. Отсоедините разъем датчика положения сопловой лопатки.

    8. Отсоедините разъем датчика абсолютного давления в коллекторе.

    9. Отсоедините разъемы ECM.

    10. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      B73-55 (VCPA) - масса Всегда 10 кОм или более
      B73-57 (VCP2) - масса Всегда 10 кОм или более
      D99-97 (VCVL) - масса Всегда 10 кОм или более
      D99-69 (VCS2) - масса Всегда 10 кОм или более
      D99-68 (VCS) - масса Всегда 10 кОм или более
      D99-75 (VCPX) - масса Всегда 10 кОм или более
      D99-93 (VCPM) - масса Всегда 10 кОм или более
      D99-94 (VNVC) - масса Всегда 10 кОм или более
      B73-1 (+B) - масса Всегда 10 кОм или более
      B73-20 (+B2) - масса Всегда 10 кОм или более

    11. Подсоедините разъем датчика положения педали акселератора.

    12. Подсоедините разъем датчика положения дроссельной заслонки.

    13. Подсоедините разъем датчика давления в топливной системе.

    14. Подсоедините разъем электрического клапана управления РОГ в сборе.

    15. Подсоедините разъем датчика давления масла в сборе.

    16. Подсоедините разъем дифференциального датчика давления.

    17. Подсоедините разъем датчика положения сопловых лопаток.

    18. Подсоедините разъем датчика абсолютного давления в коллекторе.

    19. Подсоедините разъемы ECM.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ECM Click here
