ПЕРЕДНИЙ БАМПЕР РАЗБОРКА


  1. СНИМИТЕ КРОНШТЕЙН ОПОРЫ УДЛИНИТЕЛЯ ПЕРЕДНЕГО БАМПЕРА (для моделей с кронштейном)

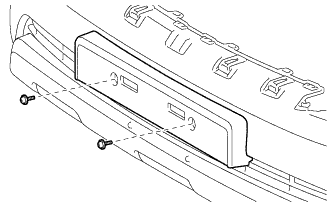

    1. A01DO8P

      Выверните 2 винта и снимите кронштейн опоры удлинителя переднего бампера.

  2. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ СПОЙЛЕР (для моделей с передним спойлером)

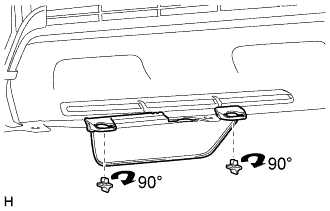

    1. A01DSW1E01

      Поверните 2 держателя переднего спойлера № 1 на 90° и снимите 2 держателя переднего спойлера № 1 и левый передний спойлер.

  3. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ СПОЙЛЕР (для моделей с передним спойлером)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  4. СНИМИТЕ ПРАВЫЙ СТОПОР УСИЛЕНИЯ ПЕРЕДНЕГО БАМПЕРА (для моделей с противотуманными фарами)


    1. A01DNIT

      Открепите 2 захвата и правый стопор усиления переднего бампера.

  5. СНИМИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)

    A01DMS1

    1. Отсоедините разъем.

    2. Выверните 2 винта.

    3. Открепите 2 направляющих и снимите левый противотуманный фонарь в сборе.

  6. СНИМИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  7. СНИМИТЕ КОЛПАК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ (для моделей с противотуманныим фарами)

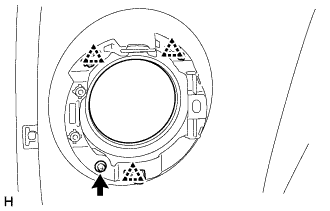

    1. A01DNKV

      Выверните винт.

    2. Освободите 3 фиксатора и снимите колпак левой противотуманной фары.

  8. СНИМИТЕ КОЛПАК ПРАВОЙ ПРОТИВОТУМАННОЙ ФАРЫ (для моделей с противотуманными фарами)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  9. СНИМИТЕ КРЫШКУ ЛЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА (без противотуманных фар)

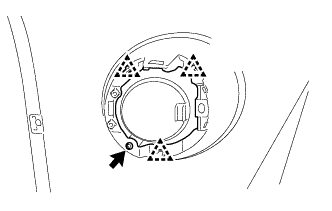

    1. A01DSX1

      Выверните винт.

    2. Освободите 3 фиксатора и снимите крышку левого отверстия переднего бампера.

  10. СНИМИТЕ КРЫШКУ ПРАВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА (для моделей без противотуманных фар)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  11. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ ТИПА 1 В СБОРЕ (для моделей с системой очистителей фар)


    1. A01DQL1E01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью отвертки освободите 2 захвата и отсоедините форсунку стеклоомывателя в сборе, как показано на рисунке.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      Note

      Следует соблюдать осторожность, чтобы не повредить ветровое стекло.

    2. A01DUTI

      Отсоедините форсунку омывателя в сборе от шланга омывателя.

      Note

      Форсунки омывателя не допускается использовать повторно.

  12. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ ТИПА 1 В СБОРЕ (для моделей с системой очистителей фар)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  13. СНИМИТЕ ШЛАНГ ОЧИСТИТЕЛЯ ФАР № 1 (для моделей с системой очистителей фар)


    1. A01DR69

      Отсоедините шланг очистителя фар № 1 от привода омывателя фар в сборе.

    2. Открепите 5 зажима и снимите шланг очистителя фар № 1 с облицовки переднего бампера.

  14. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)


    1. A01DSU8E01
      Обозначения на рисунке
      *1 Зажим очистителя фар

      Снимите зажим очистителя фар, как показано на рисунке.

    2. A01DUCFE01
      Обозначения на рисунке
      *1 Зажим очистителя фар B

      Отожмите вниз зажим очистителя фар B и снимите его.

    3. Нажмите на выступ, указанный стрелкой 1, освободите 2 захвата и снимите привод омывателя левой фары в сборе, как показано на рисунке.

      A01DTAWE01

  15. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  16. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    A01DSDY

    Tech Tips

    Снятие ультразвукового датчика № 1 с другой стороны производится в таком же порядке.


    1. Отсоедините разъем.

    2. Освободите 2 захвата и снимите ультразвуковой датчик № 1.

  17. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    A01DQYQ

    Tech Tips

    Снятие держателя ультразвукового датчика № 1 с другой стороны производится в таком же порядке.


    1. Освободите 2 захвата и снимите держатель ультразвукового датчика № 1.

  18. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 2 (для моделей с сенсорной системой помощи при парковке TOYOTA)

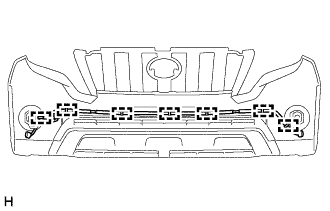

    1. A01DSDF

      Открепите 7 зажимов и снимите жгут электропроводки моторного отсека № 2.

  19. СНИМИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА № 1

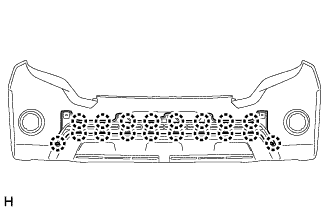

    1. A01DTG1

      Расцепите 18 захват и снимите нижнюю решетку радиатора № 1.
