НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА РАЗБОРКА

Tech Tips


  • Порядок выполнения работ для левой стороны такой же.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Для моделей с монитором бокового обзора:

    При установке только боковой телекамеры в сборе обратитесь к разделу "ТЕЛЕКАМЕРА (боковая)" (см. стр. Click here).


  1. СНИМИТЕ СТЕКЛО НАРУЖНОГО ЗЕРКАЛА ЗАДНЕГО ВИДА

    A01DOG7E01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Надавите на верхнюю часть зеркала и наклоните его.

    2. С помощью съемника молдингов расцепите 4 захвата и отсоедините стекло наружного зеркала заднего вида от корпуса зеркала.

      Tech Tips

      Во избежаение повреждения наружного зеркала заднего вида заклейте его защитной клейкой лентой.

    3. Отсоедините разъема и снимите стекло зеркала.

  2. СНИМИТЕ КРЫШКУ ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА

    A01DREQE02

    Tech Tips

    Обязательно освобождайте захваты крышки наружного зеркала в порядке, указанном на рисунке.


    1. A01DN3EE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью 2 отверток освободите 2 захвата.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2. Вставьте отвертку в прорезь, как показано на рисунке, и нажмите на корпус наружного зеркала, чтобы создать пространство между корпусом и крышкой наружного зеркала.

      Note

      Будьте осторожны, чтобы не сломать ребра жесткости.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      A01DPMIE01
      Обозначения на рисунке
      *1 Защитная клейкая лента *2 Ребро
      *a Внутренняя сторона крышки наружного зеркала - -
    3. A01DTFLE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Вставьте съемник молдингов в созданное пространство между корпусом и крышкой наружного зеркала.

      Note

      Не вставляете съемник молдингов более чем на 4 мм (0,157 дюйма).

      Tech Tips

      Перед использованием оберните съемник молдингов клейкой лентой.

    4. A01DT4YE01

      Сдвиньте съемник молдингов вниз, как показано на рисунке, чтобы освободить 2 захвата.

      Note


      • Не вставляете съемник молдингов более чем на 4 мм (0,157 дюйма).

      • Не сдвигайте съемник молдингов за точку, находящуюся приблизительно в 40 мм (1,57 дюйма) от нижней кромки крышки наружного зеркала, поскольку при этом можно повредить корпус наружного зеркала.

      Номинальное значение
      Область Заданные условия
      a 40,0 мм (1,57 дюйма)

    5. Снимите съемник молдингов.

    6. A01DNKME01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Вставьте съемник молдингов между корпусом и крышкой наружного зеркала, как показано на рисунке, и освободите захват.

    7. A01DN6SE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью отвертки отцепите захват.

    8. A01DUF1

      Освободите 2 захвата и снимите крышку наружного зеркала.

      Note

      При снятии крышки старайтесь не повредить лампу повторителя указателя поворота или крышку.

  3. СНИМИТЕ ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ


    1. A01DQT6

      Выверните 3 винта и снимите лампу.

    2. Отсоедините разъем.

  4. СНИМИТЕ МЕХАНИЗМ ОТВОДА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА


    1. Снимите прокладку левого наружного зеркала заднего вида.

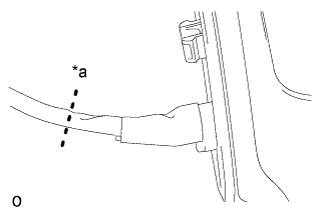

      1. A01DNLUE01
        Обозначения на рисунке
        *a Отрезать здесь

        Разрежьте жгут проводов в месте, показанном на рисунке.

        Tech Tips

        Для сборки используется новый жгут проводов.

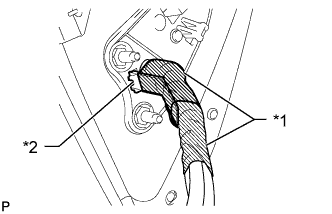

      2. A01DOLJE01
        Обозначения на рисунке
        *1 Лента
        *2 Зажим

        Снимите ленту и отсоедините зажим.

    2. A01DSUBE01

      Выверните винт, освободите 5 захватов и снимите прокладку левого наружного зеркала заднего вида.

    3. Снимите нижнюю крышку зеркала.


      1. A01DO5LE01

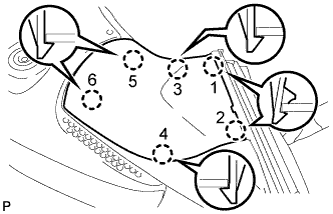

        A01DRZ0E01

        Наклейте защитную клейкую ленту вокруг нижней крышки зеркала.

        Обозначения на рисунке
        *1 Защитная клейкая лента

        Tech Tips

        Захваты зеркала будут отсоединяться в порядке, показанном на рисунке на следующих шагах.

      2. A01DMUTE02
        Обозначения на рисунке
        *1 Защитная клейкая лента

        С помощью отвертки отцепите захват.

      3. A01DR86E01
        Обозначения на рисунке
        *1 Защитная клейкая лента

        С помощью отвертки отцепите захват.

      4. A01DPSSE01
        Обозначения на рисунке
        *1 Защитная клейкая лента

        С помощью отвертки освободите захват, чтобы создать пространство между нижней крышкой и корпусом зеркала, как показано на рисунке.

      5. A01DMS3E01
        Обозначения на рисунке
        *1 Защитная клейкая лента

        Вставьте отвертку, как показано на рисунке.

      6. A01DQYLE01
        Обозначения на рисунке
        *1 Защитная клейкая лента

        Освободите захват, чтобы создать пространство между нижней крышкой и основанием крышки зеркала, как показано на рисунке.

      7. A01DNQQ

        Перемещая нижнюю крышку зеркала вперед и назад в направлениях, показанных на рисунке стрелками, освободите 3 захвата и снимите нижнюю крышку зеркала.

    4. A01DS8E

      Выверните 3 винта с помощью торцевого ключа с головкой "TORX" T25.

    5. A01DPHSE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Для моделей с монитором бокового обзора:


      1. Отсоедините разъем от фиксатора провода.

      2. Отсоедините разъем.

        Note

        Соблюдайте осторожность, чтобы не повредить разъем при его отсоединении.

    6. A01DNJ9

      Выверните 5 винтов и снимите корпус наружного зеркала.

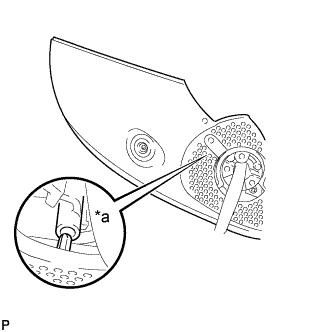

    7. A01DUQUE01
      Обозначения на рисунке
      *a А

      Отцепите захват и снимите корпус крышки.

      Note

      Соблюдайте осторожность, так как показанный на рисунке A захват можно легко повредить.

    8. Снимите привод в сборе.

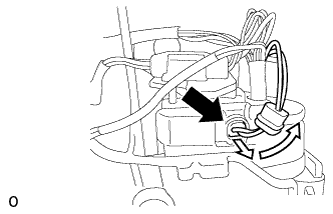

      1. A01DRD2E01

        Сдвиньте крышку, как показано на рисунке, и отсоедините разъем.

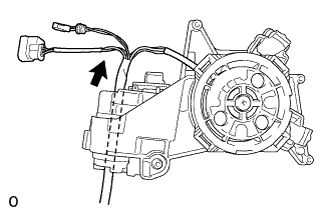

      2. A01DSRHE03

        Вытяните жгут проводов в направлении, указанном стрелкой на рисунке.

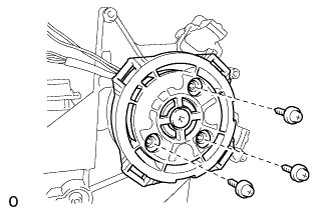

      3. A01DPAU

        Выверните 3 винта и снимите привод в сборе.

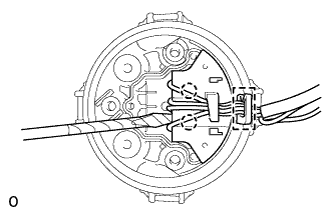

      4. A01DOQM

        Снимите зажим.

      5. Отверткой с тонким лезвием и обернутым клейкой лентой концом освободите два захвата и отсоедините разъем.

    9. Для моделей с монитором бокового обзора:

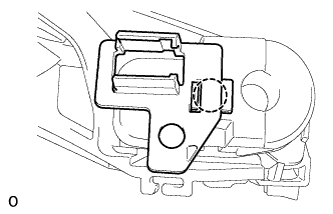

      1. A01DRI7

        Отцепите захват и снимите фиксатор провода.

    10. Снимите пружину опоры.

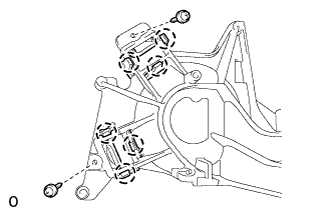

      1. A01DRL7

        Выверните 2 винта, а затем освободите 6 захватов и снимите 2 пружины опоры.

  5. СНИМИТЕ БОКОВУЮ ТЕЛЕКАМЕРУ В СБОРЕ (для моделей с монитором бокового обзора)


    1. Снимите боковую телекамеру в сборе (см. стр. Click here).
