ТРОС УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ В СБОРЕ (для 3-дверных моделей) СНЯТИЕ


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note


    • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

    • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  2. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. Для сиденья с ручным приводом:

      Снимите переднее сиденье в сборе (см. стр. Click here).

    2. для сидений с функцией облегчения посадки "Walk In":

      Снимите переднее сиденье в сборе (см. стр. Click here).

  3. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с правосторонним рулевым управлением)


    1. Для моделей с автоматической трансмиссией:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

    2. Для моделей с механической трансмиссией:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

    3. Для моделей с холодильной камерой:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

  4. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ (для моделей с задним сиденьем № 1)


    1. Для левой стороны:

      Снимите заднее сиденье № 1 в сборе (см. стр. Click here).

    2. Для правой стороны:

      Снимите заднее сиденье № 1 в сборе (см. стр. Click here).

  5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ДВЕРИ В СБОРЕ

    A01DNTTE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную ленту вокруг опорной накладки двери.

    2. С помощью отвертки освободите 4 фиксатора, 10 захватов и 2 направляющих и снимите опорную накладку двери.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ДВЕРИ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  7. СНИМИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ (для моделей с задней крышкой)


    1. Снимите заднюю крышку.

  8. СНИМИТЕ НАКЛАДКУ КОМПЛЕКТА НАПОЛЬНЫХ КОВРИКОВ

    A01DNTXE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    Tech Tips

    Выполните такую же операцию для всех накладок установочных пластин коврика.


    1. С помощью отвертки расцепите 2 захвата и снимите накладку установочной пластины коврика.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

  9. СНИМИТЕ ЗАДНЮЮ ОПОРНУЮ ПЛАСТИНУ КОВРИКА ЗАДНЕГО ПОЛА

    A01DSF1

    1. Выверните 5 винтов.

    2. Освободите 6 захватов и снимите заднюю опорную пластину коврика заднего пола.

  10. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ В ЛЕВОЙ ЗАДНЕЙ БОКОВОЙ ОБЛИЦОВОЧНОЙ НАКЛАДКЕ

    A01DOG6

    1. Освободите 2 захвата и 2 направляющих и снимите крышку отверстия в задней боковой облицовочной панели.

  11. СНИМИТЕ ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК

    A01DTIS

    1. Снимите задний напольный коврик.

  12. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    A01DNOJ

    Tech Tips

    Выполните такую же операцию для защелки облицовочной панели багажного отделения № 1.


    1. Снимите защелку облицовочной панели багажного отделения, повернув ее по часовой стрелке.

  13. СНИМИТЕ КОЛПАЧОК КРЕПЛЕНИЯ ЗАДНЕЙ КРЫШКИ № 1 (для моделей без задней крышки)

    A01DMF1E01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    Tech Tips

    Выполните такую же операцию для другого колпачка крепления задней крышки.


    1. С помощью отвертки освободите 2 захвата и снимите колпачок крепления задней крышки.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

  14. СНИМИТЕ ПЕРЕДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с задней крышкой)

    A01DTB0E01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    Tech Tips

    Выполните эту же операцию для другой передней боковой облицовочной накладки полки багажного отделения.


    1. С помощью отвертки освободите 2 захвата и снимите переднюю боковую облицовочную накладку полки багажного отделения.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  15. СНИМИТЕ КАРМАН В ЗАДНЕЙ БОКОВОЙ ОБЛИЦОВКЕ

    A01DRRVE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную ленту вокруг кармана в задней боковой облицовочной панели.

    2. С помощью отвертки освободите 6 захватов и 2 направляющих и снимите карман в задней боковой облицовочной панели.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

  16. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ

    A01DRK4

    Tech Tips

    Выполните такую же операцию для другой накладки крепления поясного ремня безопасности.


    1. Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

  17. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    A01DO0R

    1. Выверните болт и отсоедините напольное крепление ремня безопасности переднего сиденья.

    2. A01DOAG

      Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

    3. Выверните 3 болта и 2 винта.

    4. Освободите 9 захватов и 12 фиксаторов и снимите боковую облицовочную панель полки багажного отделения.

      A01DR76

  18. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

    A01DPPE

    1. Освободите 7 фиксаторов.

    2. A01DOBV

      Освободите 4 захвата и 2 направляющих, пропустите напольное крепление ремня безопасности заднего сиденья № 1 через заднюю боковую облицовочную панель и снимите заднюю боковую облицовочную панель.

  19. СНИМИТЕ РЫЧАГ ОТКРЫВАНИЯ УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ


    1. A01DSAV

      Освободите 3 захвата.

    2. Снимите трос устройства блокировки топливной крышки и рычаг открывания устройства блокировки топливной крышки.

  20. СНИМИТЕ ПЕРЕДНИЙ НАПОЛЬНЫЙ КОВРИК В СБОРЕ

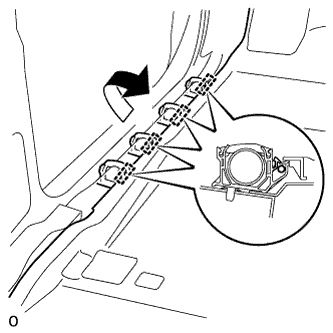

    1. A01DNV0

      Для моделей с левосторонним рулевым управлением:


      1. Освободите 4 зажима и отогните передний напольный коврик от крючков напольного коврика.

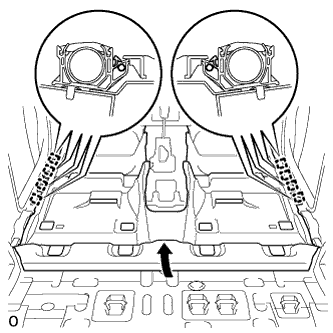

    2. A01DP2Y

      Для моделей с правосторонним рулевым управлением:


      1. Освободите 8 зажимов и отогните передний напольный коврик от крючков напольного коврика.

  21. СНИМИТЕ ТРОС УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ В СБОРЕ


    1. A01DT1H

      Поверните трос против часовой стрелки и выньте трос из держателя.

    2. A01DN5G

      Поверните держатель устройства блокировки против часовой стрелки и выньте держатель устройства блокировки.

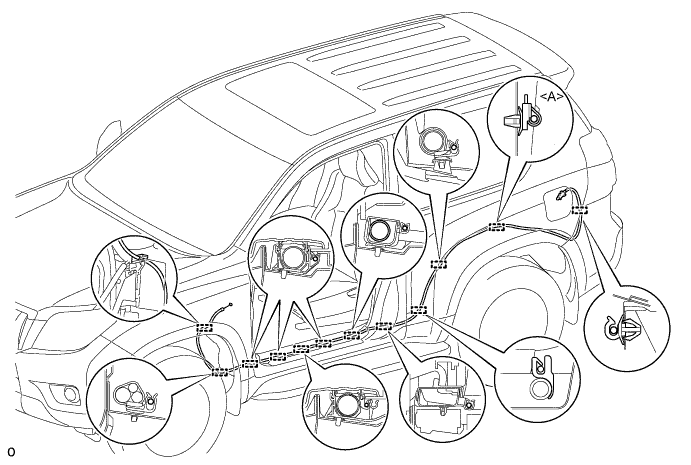

    3. Для моделей с левосторонним рулевым управлением:


      1. С помощью съемника фиксаторов отсоедините зажим <A>.

      2. Освободите 11 зажимов и снимите трос устройства блокировки топливной крышки.

        A01DR7GE01

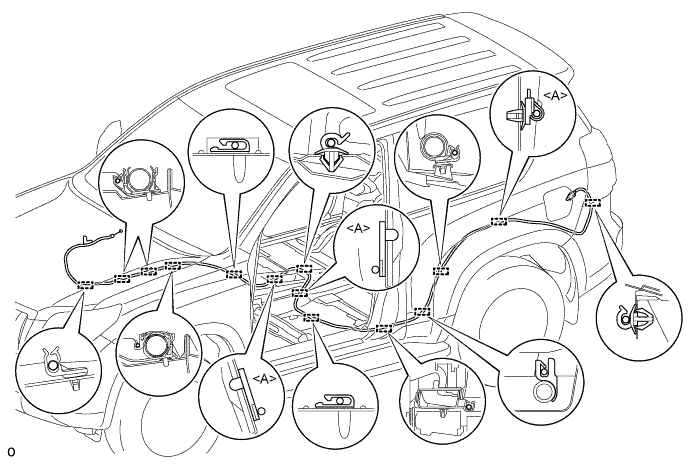

    4. Для моделей с правосторонним рулевым управлением:


      1. С помощью съемника фиксаторов отсоедините 3 зажима <A>.

      2. Освободите 11 зажимов и снимите трос устройства блокировки топливной крышки.

        A01DQGDE01
