СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции запуска), Diagnostic DTC:B2284

Код DTC Наименование DTC
B2284 Сбой сигнала тормоза

ОПИСАНИЕ

Данный код DTC регистрируется, если не согласованы данные о сигнале тормозной системы, передаваемые по кабелю и по шине CAN

Tech Tips

Когда ЭБУ распределения питания заменяется новым, и к отрицательному (-) выводу аккумуляторной батареи подсоединяется провод, источник питания переходит в режим ON (ВКЛ) (IG). При снятии и последующей установке аккумуляторной батареи восстанавливается режим источника питания, выбранный на момент снятия аккумуляторной батареи.

Код DTC Условие обнаружения DTC Неисправный участок
B2284 Данные о сигнале тормозной системы, передаваемые по кабелю и по шине CAN, не согласованы.

  • Предохранитель STOP

  • Предохранитель AM2

  • Выключатель стоп-сигналов в сборе

  • Система управления двигателем

  • ЭБУ распределения питания

  • Жгут или разъем

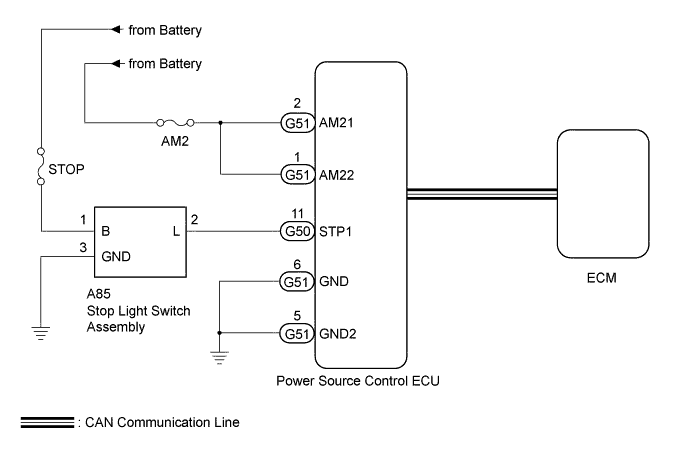

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01DM6TE10

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • При использовании портативного диагностического прибора для диагностики с выключенным зажиганием: Подключите портативный диагностический прибор к автомобилю и с интервалом в 1,5 секунды включайте и выключайте освещение дверного проема до тех пор, пока не установится связь между диагностическим прибором и автомобилем.

  • Перед началом проверки убедитесь в отсутствии неисправностей в системах передачи данных CAN и LIN.

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

Проверьте подсоединение разъемов и контакты и убедитесь, что отсутствуют ослабленные соединения, деформация и т.д.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)


    1. A01DTX6E06
      Текст на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ распределения питания)

      Отсоедините разъем G51 ЭБУ распределения питания.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      G51-2 (AM21) - масса Всегда 9,5 - 14 В
      G51-1 (AM22) - масса

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – МАССА)


    1. Отсоедините разъем G51 ЭБУ распределения питания.

    2. A01DTX6E07
      Текст на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ распределения питания)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G51-6 (GND) - масса Всегда Менее 1 Ом
      G51-5 (GND2) - масса

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ


    1. Проверьте выключатель стоп-сигналов в сборе (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ Click here

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ)


    1. Отсоедините разъем G50 ЭБУ распределения питания.

    2. Отсоедините разъем A85 выключателя стоп-сигналов.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G50-11 (STP1) - A85-2 (L) Всегда Менее 1 Ом
      G50-11 (STP1) или A85-2 (L) - масса Всегда 10 кОм или более
      A85-3 (GND) - масса Всегда Менее 1 Ом

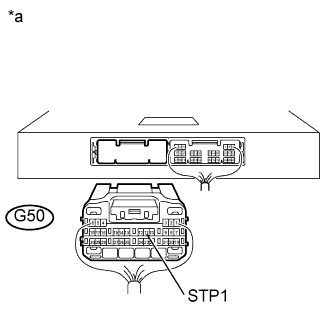

    4. A01DT01E02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ распределения питания)

      Подсоедините разъем A85 выключателя стоп-сигналов.

    5. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      G50-11 (STP1) - масса Педаль тормоза не нажата Менее 1 В
      Педаль тормоза нажата (напряжение на контакте AM21 или AM22 минус -2,0 В) или выше

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите программируемый диагностический прибор.

    4. Войдите в следующие меню: Body / Power Source Control / Data List.

    5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

      Power Source Control
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Stop Light Switch1 Выключатель стоп-сигналов 1 / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): педаль тормоза нажата

      OFF (ВЫКЛ): педаль тормоза отпущена

      		 -
      OK
      В соответствии с состоянием выключателя стоп-сигналов на экране отображается ON (ВКЛ) (педаль тормоза нажата) или OFF (ВЫКЛ) (педаль тормоза отпущена).

    NG

    ПРОВЕРЬТЕ СИСТЕМУ SFI*1 ИЛИ СИСТЕМУ ECD*2 Click here

    OK

    ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ Click here

  6. ПРОВЕРЬТЕ СИСТЕМУ SFI*1 ИЛИ СИСТЕМУ ECD*2


    1. Проверьте систему SFI*1 или систему ECD*2.


      • *1: Для моделей с 1GR-FE и 2TR-FE

      • *2: для моделей с 1KD-FTV

      Параметр / Устройство
      Серия двигателя Следующий шаг
      1GR-FE А
      2TR-FE B
      1KD-FTV (для моделей без DPF) C
      1KD-FTV (для моделей с DPF) D

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА SFI" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) Click here

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ECD" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) Click here

    D

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ECD" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) Click here

    А

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА SFI" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) Click here
