РАЗВЛЕКАТЕЛЬНО-ИНФОРМАЦИОННАЯ СИСТЕМА ДЛЯ ЗАДНИХ ПАССАЖИРОВ Цепь сигнала отключения звука между приемником системы навигации в сборе и телевизионным дисплеем в сборе

Click here

ОПИСАНИЕ

Эта цепь используется для передачи сигнала в телевизионный дисплей в сборе с целью ослабления шума. Таким образом, путем изменения источника звука уменьшается уровень шума.

В случае обрыва в цепи при смене источника звука из динамика слышен шум.

Когда в цепи имеется короткое замыкание, даже если телевизионный дисплей в сборе работает нормально, звук отсутствует или имеет очень небольшую громкость.

Click here

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ПРОВЕРЬТЕ ЦЕПЬ СИГНАЛА ВЫКЛЮЧЕНИЯ ЗВУКА



   1.

      Снимите телевизионный дисплей в сборе, не отсоединяя разъем (см. стр.Click here).

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия W14-6 (MUT1) - масса Телевизионный дисплей находится в режиме воспроизведения Выше 3,5 В Телевизионный дисплей изменяет режимы Менее 1 В

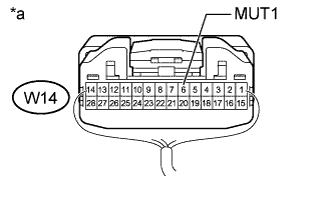

      Table 1. Обозначения на рисунке

      *a	Устройство с подсоединенным жгутом проводов (телевизионный дисплей в сборе)



   • OKClick here
   • NGClick here
2. Click here

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ В СБОРЕ)




   1. Отсоедините разъем H57 приемника системы навигации в сборе.

   2. Отсоедините разъем W14 телевизионного дисплея.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия H57-8 (MUTE) - W14-6 (MUT1) Всегда Менее 1 Ом H57-8 (MUTE) - масса Всегда 10 кОм или более



   • OKClick here
   • NGClick here
3. Click here

   ПРОВЕРЬТЕ ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ В СБОРЕ




   1. Временно замените телевизионный дисплей в сборе новым или заведомо исправным (см. стр.Click here).

   2. Убедитесь, что цепь сигнала выключения звука функционирует нормально.

      OK
      Цепь сигнала выключения звука функционирует нормально.



   • OKClick here
   • NGClick here
4. Click here

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙClick here

5. Click here

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

6. Click here

   ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕClick here

7. Click here

   КОНЕЦ (ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ В СБОРЕ НЕИСПРАВЕН)
