ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ СНЯТИЕ


  1. ПОДДОМКРАТЬТЕ ТРАНСМИССИЮ И РАЗДАТОЧНУЮ КОРОБКУ В СБОРЕ (для моделей с DPF)


    1. Поддомкратьте трансмиссию и раздаточную коробку телескопическим гидравлическим домкратом.

      Note

      По соображениям безопасности устанавливайте поперечину рамы № 3 после снятия приемной трубы.

  2. СНИМИТЕ ЛЕВЫЙ И ПРАВЫЙ КРОНШТЕЙНЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ (для моделей с DPF)


    1. A01DPLV

      Выверните 8 болтов и снимите левый и правый кронштейны элемента передней подвески.

  3. СНИМИТЕ ПОПЕРЕЧИНУ РАМЫ № 3 В СБОРЕ (для моделей с DPF)


    1. A01DLXZ

      Выверните 4 болта из подушки задней опоры двигателя.

    2. A01DMNM

      Отверните 4 гайки и снимите 4 болта и поперечину рамы.

  4. ОТСОЕДИНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для моделей с DPF)


    1. A01DM9R

      Отсоедините разъем датчика состава топливовоздушной смеси и освободите зажим.

  5. ОТСОЕДИНИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ (для моделей с DPF)


    1. A01DT3Z

      Выверните 2 болта и снимите 2 пружины сжатия, после чего отсоедините центральную выпускную трубу.

  6. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с DPF)


    1. A01DQ0E

      Отсоедините разъем датчика температуры отработавших газов.

    2. A01DU6V

      Отсоедините разъем датчика температуры отработавших газов № 2.

    3. A01DP5C

      Отсоедините разъем датчика температуры отработавших газов № 3.

    4. A01DSLS

      Отсоедините воздушный шланг выпускной трубы № 6 от приемной трубы.

    5. A01DQQR

      Отсоедините воздушный шланг выпускной трубы № 7 от приемной трубы.

    6. A01DUL9

      Снимите 2 опоры выпускной трубы.

      Tech Tips

      Перед тем, как снимать поперечину рамы № 3, снимите опоры выпускной трубы.

    7. A01DTOS

      Отверните 3 гайки и снимите приемную трубу.

    8. Снимите прокладку.

  7. СНИМИТЕ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ NT

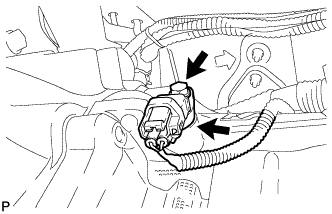

    A01DNDE

    1. Отсоедините разъем датчика.

    2. Выверните болт и снимите датчик.

    3. Снимите с датчика уплотнительное кольцо.

  8. СНИМИТЕ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ SP2

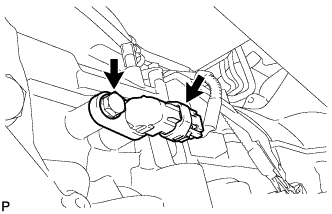

    A01DM3I

    1. Отсоедините разъем датчика.

    2. Выверните болт и снимите датчик.

    3. Снимите с датчика уплотнительное кольцо.
