БЛОК ДВИГАТЕЛЯ СНЯТИЕ

Click here
Click here
  1. Click here

    СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

  2. Click here

    ОТСОЕДИНИТЕ ПАТРУБОК ОТОПИТЕЛЯ В СБОРЕ

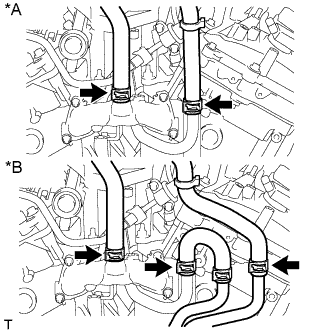

    1. A01DUW9E01

      Для моделей без подогревателя:

      Отсоедините 2 шланга и снимите патрубок отопителя в сборе.

      Table 1. Обозначения на рисунке
      *A Для моделей без подогревателя
      *B Для моделей с подогревателем

    2. Для моделей с подогревателем:

      Отсоедините 3 шланга и снимите патрубок отопителя в сборе.

  3. Click here

    СНИМИТЕ КОМПЛЕКТ КЛАПАНА СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ (для моделей со вспомогательной системой подачи воздуха в нейтрализатор)


    1. A01DRM3

      Отверните 3 гайки и снимите комплект клапана системы снижения токсичности отработавших газов.

  4. Click here

    СНИМИТЕ КОМПЛЕКТ КЛАПАНА СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ № 2 (для моделей со вспомогательной системой подачи воздуха в нейтрализатор)


    1. A01DRXW

      Отверните 3 гайки и снимите комплект клапана системы снижения токсичности отработавших газов № 2.

  5. Click here

    СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

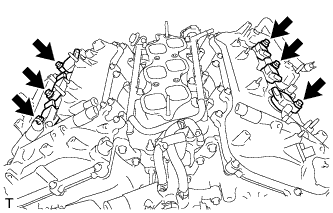

    1. A01DSL9

      Выверните 6 болтов и снимите 6 катушек зажигания.

  6. Click here

    СНИМИТЕ ЗАДНЮЮ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ


    1. A01DU8P

      Выверните 3 болта и снимите крышку.

  7. Click here

    СНИМИТЕ ТОПЛИВОПРОВОД В СБОРЕ

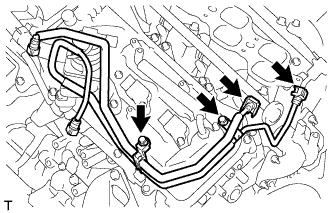

    1. A01DPVY

      Отсоедините 2 топливопровода (см. стр.Click here).

    2. Выверните 2 болта и снимите топливопроводы № 1 и № 2.

  8. Click here

    СНИМИТЕ ТОПЛИВНУЮ РАМПУ В СБОРЕ


    1. A01DOM4

      Отсоедините 6 разъемов топливных форсунок.

    2. Выверните 4 болта и снимите топливную рампу вместе с 6 топливными форсунками.

      Note:

      Будьте осторожны, не допускайте падения форсунок при снятии топливной рампы.

  9. Click here

    СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ


    1. A01DT2CE01

      Снимите 6 топливных форсунок с топливной рампы.

      Table 2. Обозначения на рисунке
      *1 Топливная рампа
      *2 Топливная форсунка

    2. Снимите кольцевое уплотнение и виброизолятор форсунки с каждой топливной форсунки.

  10. Click here

    СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР


    1. A01DRIX

      Отверните 4 гайки, выверните 6 болтов и снимите 2 прокладки.

  11. Click here

    СНИМИТЕ ПЕРЕПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СБОРЕ (для моделей с масляным радиатором)


    1. A01DRXL

      Отсоедините 2 патрубка.

    2. Выверните 3 болта и снимите перепускную трубку охлаждающей жидкости.

  12. Click here

    СНИМИТЕ ОПОРНЫЙ РОЛИК № 1 В СБОРЕ


    1. A01DRER

      Выверните болт и снимите опорный ролик № 1.

  13. Click here

    СНИМИТЕ ОПОРНЫЙ РОЛИК № 2 В СБОРЕ


    1. A01DPUM

      Для сидений со съемной обивкой:

      Выверните 2 болта и снимите 2 крышки опорных роликов, 2 опорных ролика № 2 и 2 крышки опорных роликов № 2.

    2. Для сидений с несъемной обивкой:

      Выверните 2 болта и снимите 2 опорных ролика № 2.

  14. Click here

    СНИМИТЕ НАТЯЖИТЕЛЬ ПОЛИКЛИНОВОГО РЕМНЯ В СБОРЕ


    1. A01DOD6

      Выверните 5 болтов и снимите натяжитель поликлинового ремня.

  15. Click here

    СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА


    1. A01DQMN

      Снимите щуп проверки уровня масла.

    2. Выверните болт и снимите трубку щупа проверки уровня масла.

    3. Снимите кольцевое уплотнение с трубки щупа.

  16. Click here

    СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ № 1


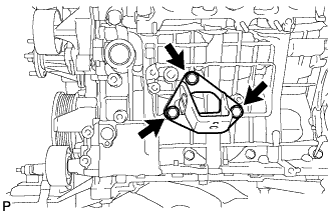

    1. A01DQ3V

      Выверните 3 болта и снимите левый передний кронштейн опоры двигателя № 1.

  17. Click here

    СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ № 1

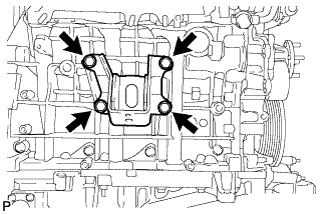

    1. A01DRWT

      Выверните 4 болта и снимите правый передний кронштейн опоры двигателя № 1.

  18. Click here

    СНИМИТЕ КОРОННУЮ ШЕСТЕРНЮ МАХОВИКА (для моделей с механической трансмиссией)

    Tip:

    Если коронная шестерня маховика деформирована, или зубцы шестерни повреждены, замените ее.

    CAUTION:

    Работайте в защитных перчатках. Горячие участки коронной шестерни маховика представляют опасность для рук.

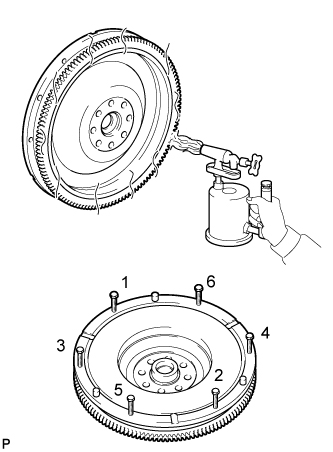

    1. A01DPDUE01

      Равномерно прогрейте коронную шестерню с помощью горелки до температуры около 200°C (392°F).

    2. Временно вверните в маховик 6 болтов (8 мм (0,315 дюйма) с шагом 1,25) длиной не менее 70 мм (2,76 дюйма).

    3. Равномерно затяните 6 болтов в последовательности, показанной на рисунке.

    4. Снимите коронную шестерню с маховика.
