ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА СНЯТИЕ

Click here
Click here Click here
  1. Click here

    СНИМИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ (для моделей с автоматической трансмиссией)


    1. Снимите автоматическую трансмиссию (см. стр.Click here).

  2. Click here

    СНИМИТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ (для моделей с механической трансмиссией)


    1. Снимите механическую трансмиссию (см. стр.Click here).

  3. Click here

    СНИМИТЕ ВЕДУЩИЙ ДИСК И КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ (для моделей с автоматической трансмиссией)


    1. A01DPNEE01

      Зафиксируйте коленчатый вал с помощью SST.

      09213-54015 91651-60855
      09330-00021
    2. A01DS46

      Выверните 8 болтов и снимите заднюю распорную втулку, ведущий диск и переднюю распорную втулку.

  4. Click here

    СНИМИТЕ КОЖУХ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией)


    1. A01DTKOE01

      Нанесите метки на кожух сцепления и маховик.

      Table 1. Обозначения на рисунке
      *a Метка

    2. Ослабьте все установочные болты, поочередно выворачивая их на один оборот, пока не ослабнет натяжение пружины.

    3. Выверните 6 установочных болтов и снимите кожух сцепления.

      Note:

      Будьте осторожны, не уроните ведомый диск сцепления.

  5. Click here

    СНИМИТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией)

    Note:

    Не допускайте попадания масла и посторонних частиц на вкладыш диска, прижимную пластину и поверхность маховика.

  6. Click here

    СНИМИТЕ МАХОВИК В СБОРЕ (для моделей с механической трансмиссией)


    1. A01DPNEE01

      Зафиксируйте коленчатый вал с помощью SST.

      09213-54015 91651-60855
      09330-00021
    2. A01DTVX

      Выверните 8 болтов и снимите маховик.

      Note:

      Повторное использование болтов запрещено.

  7. Click here

    СНИМИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА

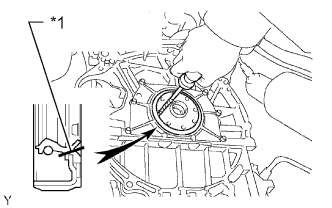

    1. A01DOY3E03

      Ножом обрежьте кромку сальника.

      Table 2. Обозначения на рисунке
      *1 Место среза

    2. Извлеките сальник с помощью отвертки.

      Tip:

      Конец отвертки перед использованием следует изолировать клейкой лентой.

      Note:

      Старайтесь не повредить поверхность посадочного углубления сальника и коленчатый вал.
