ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ УСТАНОВКА


  1. ПРОВЕРЬТЕ УСТАНОВОЧНЫЙ БОЛТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

    A01DP4EE01

    1. С помощью штангенциркуля измерьте длину установочного болта головки блока цилиндров от седла до торца.

      Обозначения на рисунке
      *a Измеренная длина
      Номинальная длина
      141,3 - 142,7 мм (5,56 - 5,62 дюйма)
      Максимально допустимая длина
      143,7 мм (5,66 дюйма)

      Если длина превышает максимально допустимую величину, замените установочный болт головки блока цилиндров.

    2. A01DNLI

      С помощью штангенциркуля измерьте диаметр удлиненного резьбового участка в самой узкой видимой зоне.

      Номинальный диаметр
      10,73 - 10,97 мм (0,422 - 0,432 дюйма)
      Минимально допустимый диаметр
      10,40 мм (0,409 дюйма)

      Если диаметр меньше минимально допустимого, замените установочный болт головки блока цилиндров.

      Tech Tips

      Если при осмотре не удалось обнаружить слишком истонченные участки, проверьте центральную часть болта (см. рисунок) и найдите место с наименьшим диаметром.

  2. ПРОВЕРЬТЕ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ

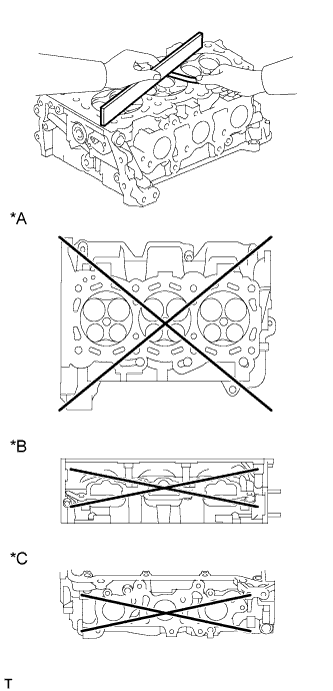

    1. A01DNOLE01
      Обозначения на рисунке
      *A Со стороны блока цилиндров
      *B Со стороны впуска
      *C Со стороны выпуска

      С помощью прецизионной поверочной линейки и щупа измерьте величину коробления поверхностей, контактирующих с блоком цилиндров в сборе и коллекторами.

      Номинальное коробление
      Параметр / Устройство Заданные условия
      Со стороны блока цилиндров 0,05 мм (0,00197 дюйма)
      Со стороны впуска 0,08 мм (0,00315 дюйма)
      Со стороны выпуска 0,08 мм (0,00315 дюйма)
      Максимальное коробление
      Параметр / Устройство Заданные условия
      Со стороны блока цилиндров 0,10 мм (0,00394 дюйма)
      Со стороны впуска 0,10 мм (0,00394 дюйма)
      Со стороны выпуска 0,10 мм (0,00394 дюйма)

      Если коробление превышает максимально допустимую величину, замените головку блока цилиндров в сборе.

    2. Методом цветной дефектоскопии проверьте впускные каналы, выпускные каналы и поверхность блока цилиндров на отсутствие трещин.

      При обнаружении трещин замените головку блока цилиндров в сборе.

  3. УСТАНОВИТЕ ПРОКЛАДКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ


    1. Удалите остатки старого герметика (FIPG). Следите, чтобы масло не попало на сопрягающиеся поверхности головки блока цилиндров и блока цилиндров.

    2. A01DN48E01
      Обозначения на рисунке
      *1 Герметик
      *2 Прокладка

      Нанесите герметик на новую прокладку головки блока цилиндров, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный
      Номинальный диаметр уплотнения
      2,5 - 3,0 мм (0,0984 - 0,118 дюйма)
      Зона нанесения герметика
      А 10 - 15 мм (0,394 - 0,591 дюйма)
      B 1,25 - 1,5 мм (0,0492 - 0,0591 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • После нанесения герметика в течение 3 мин установите прокладку головки блока цилиндров и в течение 15 мин затяните болты.

      • В течение 2 часов после установки не заливайте моторное масло.

    3. A01DNOSE01
      Обозначения на рисунке
      *1 Номер партии
      A01DQPB Передняя сторона двигателя

      Прокладку головки блока цилиндров установите на поверхность блока цилиндров штампом "Lot No." (Номер партии) вверх.

      Note

      Убедитесь, что прокладка установлена с соблюдением ориентации.

  4. УСТАНОВИТЕ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ


    1. Установите головку блока цилиндров на блок цилиндров.

      Note


      • Во время установки головки блока цилиндров будьте осторожны, не повредите головку.

      • Убедитесь в отсутствии масла на установочной поверхности головки блока цилиндров.

      Tech Tips

      Болты крепления головки блока цилиндров затягиваются в 3 последовательных этапа.

    2. Нанесите тонкий слой моторного масла на резьбы и под головки болтов головки блока цилиндров.

    3. Шаг 1:


      1. A01DNL4E02

        С помощью 12-гранного гаечного ключа на 10 мм вверните, предварительно подложив плоские шайбы, и в несколько приемов равномерно затяните 8 болтов головки блока цилиндров в последовательности, показанной на рисунке.

        Torque:
        36 Н*м  { 367 кгс*см, 27 фунт-сила-футов }

    4. Шаг 2:


      1. Отметьте краской переднюю сторону головки каждого болта крепления головки блока цилиндров.

      2. Затяните болты головок блока цилиндров, повернув их еще на 90°.

    5. Шаг 3:


      1. Затяните болты головок блока цилиндров, повернув их еще на 90°.

      2. Убедитесь, что все метки, нанесенные краской, располагаются под углом 180° к внешней стороне.

        Note

        Тщательно сотрите весь избыточный герметик.

  5. УСТАНОВИТЕ ПРОКЛАДКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2


    1. Удалите остатки старого герметика (FIPG). Следите, чтобы масло не попало на сопрягающиеся поверхности головки блока цилиндров и блока цилиндров.

    2. A01DSPIE01
      Обозначения на рисунке
      *1 Герметик
      *2 Прокладка

      Нанесите герметик на новую прокладку головки блока цилиндров, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Тойота, Three bond 1207B или аналогичный
      Номинальный диаметр уплотнения
      2,5 - 3,0 мм (0,0984 - 0,118 дюйма)
      Зона нанесения герметика
      А 10 - 15 мм (0,394 - 0,591 дюйма)
      B 1,25 - 1,5 мм (0,0492 - 0,0591 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • После нанесения герметика в течение 3 мин установите прокладку головки блока цилиндров и в течение 15 мин затяните болты.

      • В течение 2 часов после установки не заливайте моторное масло.

    3. A01DOF7E01
      Обозначения на рисунке
      *1 Номер партии
      A01DQPB Передняя сторона двигателя

      Прокладку головки блока цилиндров установите на поверхность блока цилиндров штампом "Lot No." (Номер партии) вверх.

      Note

      Убедитесь, что прокладка установлена с соблюдением ориентации.

  6. УСТАНОВИТЕ ЛЕВУЮ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ


    1. Установите головку блока цилиндров на блок цилиндров.

      Note


      • Во время установки головки блока цилиндров будьте осторожны, не повредите головку.

      • Убедитесь в отсутствии масла на установочной поверхности головки блока цилиндров.

      Tech Tips

      Болты крепления головки блока цилиндров затягиваются в 3 последовательных этапа.

    2. Нанесите тонкий слой моторного масла на резьбу и под головки болтов головки блока цилиндров.

    3. Шаг 1:


      1. A01DPO7E02

        С помощью 12-гранного гаечного ключа на 10 мм вверните, предварительно подложив плоские шайбы, и в несколько приемов равномерно затяните 8 болтов головки блока цилиндров в последовательности, показанной на рисунке.

        Torque:
        36 Н*м  { 367 кгс*см, 27 фунт-сила-футов }

    4. Шаг 2:


      1. Отметьте краской переднюю сторону головки каждого болта крепления головки блока цилиндров.

      2. Затяните болты головок блока цилиндров, повернув их еще на 90°.

    5. Шаг 3:


      1. Затяните болты головок блока цилиндров, повернув их еще на 90°.

      2. Убедитесь, что все метки, нанесенные краской, располагаются под углом 180° к внешней стороне.

    6. A01DPX3E02

      Затяните 2 болта в порядке, указанном на рисунке.

      Torque:
      30 Н*м  { 306 кгс*см, 22 фунт-сила-фута }

      Note

      Тщательно сотрите весь избыточный герметик.

  7. УСТАНОВИТЕ ЗАДНИЙ СОЕДИНИТЕЛЬ ПЕРЕПУСКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. A01DOJPE04
      Обозначения на рисунке
      *1 Новое кольцевое уплотнение
      *2 Новая прокладка

      Смочите мыльным раствором новое кольцевое уплотнение и установите его на выпускной патрубок охлаждающей жидкости. Установите 2 новых прокладки на левый и правый каналы подачи охлаждающей жидкости.

    2. A01DO7DE01

      Установите задний соединитель перепуска охлаждающей жидкости и закрепите его 2 болтами и 4 гайками.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-дюймов }

  8. УСТАНОВИТЕ КОЛПАК ШТОКА КЛАПАНА


    1. Нанесите тонкий слой моторного масла на колпаки штоков клапанов.

    2. Установите 24 колпака штоков клапанов на головку блока цилиндров.

  9. УСТАНОВИТЕ МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ


    1. Проверьте механизм регулировки зазора (см. стр. Click here).

    2. Снимите 24 механизма регулировки зазора в приводе клапана с головки блока цилиндров.

      Note

      Устанавливайте механизмы регулировки зазора на то же место, откуда они были сняты.

  10. УСТАНОВИТЕ РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ


    1. Нанесите слой моторного масла на торец механизма регулировки зазора и торец колпака штока клапана.

    2. A01DOL4E01
      Обозначения на рисунке
      *1 Рычаг привода клапана
      *2 Механизм регулировки зазора в приводе клапана
      *3 Шток клапана
      *4 Колпак штока клапана

      Установите 24 рычагов приводов клапанов, как показано на рисунке.

  11. УСТАНОВИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА (для ряда 2)


    1. Нанесите тонкий слой моторного масла на шейки распредвала, крышки подшипника и кожуха распредвала.

    2. Установите распредвал № 3 и распредвал № 4 в кожух распредвала.

    3. A01DNKD

      Проверьте метки и номера на крышках подшипников распредвала и установите их в правильное положение и в нужном направлении.

    4. A01DPAPE01

      Временно затяните 8 болтов в порядке, указанном на рисунке.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  12. УСТАНОВИТЕ ЛЕВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ


    1. A01DOL4E01
      Обозначения на рисунке
      *1 Рычаг привода клапана
      *2 Механизм регулировки зазора в приводе клапана
      *3 Шток клапана
      *4 Колпак штока клапана

      Проверьте, чтобы рычаг привода клапана был установлен, как показано на рисунке.

    2. A01DPK9E01
      Обозначения на рисунке
      *1 Герметик

      Нанесите герметик в виде сплошного валика, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Тойота, Three bond 1207B или аналогичный
      Диаметр уплотнения
      3,5-4,5 мм (0,138-0,177 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • После нанесения герметика в течение 3 минут установите кожух распредвала и в течение 15 минут затяните болты.

    3. A01DM11E01
      Обозначения на рисунке
      *1 Штифт
      *a Вид спереди

      Установите левый кожух распредвала и затяните 13 болтов в порядке, показанном на рисунке.

      Torque:
      28 Н*м  { 286 кгс*см, 21 фунт-сила-фут }

      Note


      • При установке левого кожуха распредвала необходимо правильно распределить распредвалы, как показано на рисунке. В противном случае возможна поломка этих деталей в результате соударения с поршнями и клапанами. Если распредвал вращается, когда поршень находится в ВМТ, происходит касание клапана.

      • Если во время установки какой-либо из болтов оказался ослабленным, снимите левый кожух распредвала, очистите установочные поверхности и снова нанесите герметик.

      • Если левый кожух распредвала был снят из-за того, что во время установки один из болтов оказался ослабленным, убедитесь, что ранее нанесенный герметик не попал в какой-либо из масляных каналов.

      • Не запускайте двигатель в течение 2 часов после установки.

    4. A01DUPQE02

      Затяните 8 болтов в порядке, указанном на рисунке.

      Torque:
      16 Н*м  { 163 кгс*см, 12 фунт-сила-дюймов }

      Note

      Тщательно сотрите весь избыточный герметик.

  13. УСТАНОВИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА (для ряда 1)


    1. Нанесите тонкий слой моторного масла на шейки распредвала, крышки подшипника и кожуха распредвала.

    2. Установите распредвал и распредвал № 2 в кожух распредвала.

    3. A01DPCZ

      Проверьте метки и номера на крышках подшипников распредвала и установите их в правильное положение и в нужном направлении.

    4. A01DS82E01

      Временно вверните 8 болтов крышек подшипников в порядке, указанном на рисунке.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  14. УСТАНОВИТЕ ПРАВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ


    1. A01DOL4E01
      Обозначения на рисунке
      *1 Рычаг привода клапана
      *2 Механизм регулировки зазора в приводе клапана
      *3 Шток клапана
      *4 Колпак штока клапана

      Проверьте, чтобы коромысло привода клапана № 1 было установлено, как показано на рисунке.

    2. A01DP95E01
      Обозначения на рисунке
      *1 Герметик

      Нанесите герметик в виде сплошного валика, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании TOYOTA, Three bond 1207B или аналогичный
      Диаметр уплотнения
      3,5-4,5 мм (0,138-0,177 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • После нанесения герметика в течение 3 минут установите кожух распредвала и в течение 15 минут затяните болты.

    3. A01DNLRE01
      Обозначения на рисунке
      *1 Штифт
      *a Вид спереди

      Установите правый кожух распредвала и затяните 12 болтов в порядке, показанном на рисунке.

      Torque:
      28 Н*м  { 286 кгс*см, 21 фунт-сила-фут }

      Note


      • При установке правого кожуха распредвала необходимо правильно распределить распредвалы, как показано на рисунке.

        В противном случае возможна поломка этих деталей в результате соударения с поршнями и клапанами. Если распредвал вращается, когда поршень находится в ВМТ, происходит касание клапана.

      • Если во время установки какой-либо из болтов оказался ослабленным, снимите правый кожух распредвала, очистите установочные поверхности и снова нанесите герметик.

      • Если правый кожух распредвала был снят из-за того, что во время установки один из болтов оказался ослабленным, убедитесь, что ранее нанесенный герметик не попал в какой-либо из масляных каналов.

      • Не запускайте двигатель в течение 2 часов после установки.

    4. A01DRMME02

      Затяните 8 болтов в порядке, указанном на рисунке.

      Torque:
      16 Н*м  { 163 кгс*см, 12 фунт-сила-дюймов }

      Note

      Тщательно сотрите весь избыточный герметик.

  15. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 3 В СБОРЕ


    1. A01DNGLE01
      Обозначения на рисунке
      *1 Штифт
      *2 Плунжер
      *a Нажмите

      Установите натяжитель цепи № 3 и закрепите его болтом.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

    2. Нажав на натяжитель цепи, зафиксируйте его, вставив в отверстие штифт диаметром 1,0 мм (0,0394 дюйма).

  16. УСТАНОВИТЕ ЗУБЧАТЫЕ КОЛЕСА РАСПРЕДВАЛА И ЦЕПЬ № 2 (для ряда 2)


    1. A01DM83E01
      Обозначения на рисунке
      *1 Установочная метка
      *2 Пластина с меткой

      Совместите маркированные пластины (желтые) с синхронизирующими метками на зубчатых колесах распредвала, как показано на рисунке.

    2. Нанесите тонкий слой моторного масла на резьбы и места посадки болтов.

    3. Совместите установочный штифт распредвала с отверстием под штифт в зубчатом колесе распредвала. Установите зубчатое колесо распредвала и левую шестерню распредвала выпускных клапанов с предварительно надетой цепью № 2.

    4. A01DNCKE01
      Обозначения на рисунке
      *a Поверните
      *b Удерживайте

      Удерживая с помощью SST шестигранный участок каждого распредвала, затяните болты зубчатого колеса распредвала и зубчатого колеса распредвала выпускных клапанов.

      SST
      09922-10010
      Torque:
      100 Н*м  { 1020 кгс*см, 74 фунт-сила-фута }

    5. Извлеките штифт из натяжителя цепи № 3 в сборе.

  17. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 2 В СБОРЕ


    1. A01DRJFE01
      Обозначения на рисунке
      *1 Штифт
      *2 Плунжер
      *a Нажмите

      Установите натяжитель цепи № 2 и закрепите его болтом.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

    2. Нажав на натяжитель цепи № 2 в сборе, зафиксируйте его, вставив в отверстие штифт диаметром 1,0 мм (0,0394 дюйма).

  18. УСТАНОВИТЕ ЗУБЧАТЫЕ КОЛЕСА РАСПРЕДВАЛА И ЦЕПЬ № 2 (для ряда 1)


    1. A01DSJ8E01
      Обозначения на рисунке
      *1 Установочная метка
      *2 Пластина с меткой

      Совместите маркированные пластины (желтые) с синхронизирующими метками на зубчатых колесах распредвала, как показано на рисунке.

    2. Нанесите тонкий слой моторного масла на резьбы и места посадки болтов.

    3. Совместите установочный штифт распредвала с отверстием под штифт в зубчатом колесе распредвала. Установите зубчатое колесо распредвала и шестерню распредвала выпускных клапанов с предварительно надетой цепью № 2.

    4. A01DU7SE01
      Обозначения на рисунке
      *a Поверните
      *b Удерживайте

      Удерживая с помощью SST шестигранный участок каждого распредвала, затяните болты зубчатого колеса распредвала и зубчатого колеса распредвала выпускных клапанов.

      SST
      09922-10010
      Torque:
      100 Н*м  { 1020 кгс*см, 74 фунт-сила-фута }

    5. Извлеките штифт из натяжителя цепи № 2 в сборе.

  19. УСТАНОВИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1


    1. A01DO27

      Установите успокоитель цепи № 1 и закрепите его 2 болтами.

      Torque:
      23 Н*м  { 229 кгс*см, 17 фунт-сила-футов }

  20. УСТАНОВИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 2


    1. A01DMT1

      Установите 2 успокоителя цепи № 2.

  21. УСТАНОВИТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ ЦЕПИ ГРМ НА КОЛЕНЧАТОМ ВАЛУ


    1. A01DR1ME02
      Обозначения на рисунке
      *a Внутрь

      Совместите шпоночную канавку ведущей звездочки с установочной шпонкой ведущей звездочки.

    2. Установите ведущую звездочку на коленчатый вал таким образом, чтобы она была направлена внутрь, как показано на рисунке.

  22. УСТАНОВИТЕ ВАЛ ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ № 1


    1. Нанесите тонкий слой моторного масла на поверхность трения вала промежуточной шестерни № 1.

    2. A01DUMJE01
      Обозначения на рисунке
      *1 Штифт

      Установите, не закрепляя, вал промежуточной шестерни № 1 и промежуточную шестерню № 1 с валом промежуточной шестерни № 2, совместив установочный штифт вала промежуточной шестерни № 1 с канавкой в блоке цилиндров.

      Note

      Убедитесь, что промежуточная шестерня обращена в правильную сторону.

    3. Шестигранным ключом на 10 мм затяните ось промежуточной шестерни № 2.

      Torque:
      60 Н*м  { 612 кгс*см, 44 фунт-сила-фута }

    4. Извлечь штифт из натяжителя цепи.

  23. УСТАНОВИТЕ ЦЕПЬ В СБОРЕ


    1. A01DOOZE01
      Обозначения на рисунке
      *1 Пластина с меткой
      *2 Установочная метка

      Совместите пластину с меткой с синхронизирующими метками, как показано на рисунке, и установите цепь.

      Tech Tips

      Пластины коленчатого вала имеют оранжевую метку.

    2. A01DNU4

      Не надевайте цепь на коленчатый вал, а просто на время положите ее на него.

    3. A01DPI3E01
      Обозначения на рисунке
      *1 Пластина звена цепи
      *a При повторном использовании промежуточной цепной шестерни
      *b Метка
      *c Совместите
      A01DQPB Поверните

      Вращая зубчатое колесо распредвала в ряду 1 против часовой стрелки, натяните цепь между рядами.

      Note

      При повторном использовании промежуточной цепной шестерни совместите пластину цепи с меткой прежнего положения пластины во время натяжения цепи между рядами.

    4. A01DN5AE01
      Обозначения на рисунке
      *1 Пластина с меткой
      *2 Установочная метка

      Совместите пластину с меткой с установочными метками, как показано на рисунке, и установите цепь на ведущую звездочку коленчатого вала.

      Tech Tips

      Пластина коленчатого вала имеет желтую метку.

    5. Временно вверните установочный болт шкива.

    6. A01DMUDE01
      Обозначения на рисунке
      *1 Центральная линия
      *2 Установочная метка
      *3 Пластина датчика

      Поверните коленчатый вал по часовой стрелке, чтобы совместить его с осевой линией отверстия правого блока (ВМТ такта сжатия).

  24. УСТАНОВИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ


    1. A01DTP5

      Установите башмак натяжителя цепи.

  25. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ


    1. A01DRXIE01
      Обозначения на рисунке
      *1 Стопорная пластина
      *a Нажмите

      Повернув стопорную пластину натяжителя по часовой стрелке, нажмите на плунжер натяжителя цепи, как показано на рисунке.

    2. Повернув стопорную пластину натяжителя против часовой стрелки, вставьте в отверстия стопорной пластины и натяжителя штифт диаметром 1,27 мм (0,0500 дюйма), чтобы зафиксировать стопорную пластину.

    3. A01DPLQE02

      Установите натяжитель цепи и закрепите его 2 болтами.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    4. Извлеките штифт из натяжителя цепи № 1.

  26. ПРОВЕРЬТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ


    1. Проверьте установочные метки распредвала.

      Note


      • Убедитесь, что с точки обзора каждая установочная метка находится на одной линии с центром распредвала и установочной меткой на каждом зубчатом колесе распредвала.

      • При проверке установочных меток с любой другой точки обзора фазы газораспределения могут выглядеть смещенными.

    2. Убедитесь, что все установочные метки распредвала расположены, как показано на рисунке.

      A01DMYWE01
      Обозначения на рисунке
      *1 Установочная метка - -
      *a Точка обзора - -

      Tech Tips

      Для распредвала впускных клапанов:

      Обязательно проверяйте метку A в точке, где метки B, C и D находятся на одной линии. Правильная проверка меток с любой другой точки обзора невозможна.

      A01DTKVE01

    3. Если фазы газораспределения смещены, установите цепной привод газораспределительного механизма заново.

    4. Выверните установочный болт шкива.

  27. УСТАНОВИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ


    1. Установите крышку цепного привода газораспределительного механизма (см. стр. Click here).
