КРОНШТЕЙН КАПОТА СНЯТИЕ

Note

По возможности старайтесь не прикасаться к стойке в области хода во избежание попадания на нее посторонних веществ. Обязательно фиксируйте цилиндры во время работы.
При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.

Tech Tips

Порядок выполнения работ для левой и правой стороны одинаков.
Ниже рассмотрен порядок выполнения работ для левой стороны.

СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА
1. Для моделей с левосторонним рулевым управлением:

  Освободите 5 фиксаторов и снимите левую боковую крышку моторного отсека.
2. Для моделей с правосторонним рулевым управлением:

  Освободите 5 фиксаторов и снимите левую боковую крышку моторного отсека.

  Note

  Снимите фиксатор A, повернув его, чтобы предотвратить повреждение левой боковой крышки моторного отсека и кронштейна.

  Tech Tips

  Фиксатор A нельзя снять с левой боковой крышки моторного отсека.
СНИМИТЕ ВЕРХНЮЮ ЗАЩИТУ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА
1. С помощью отвертки освободите 3 фиксатора и снимите верхнюю защиту левого переднего крыла.

  Tech Tips

  Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН КАПОТА В СБОРЕ

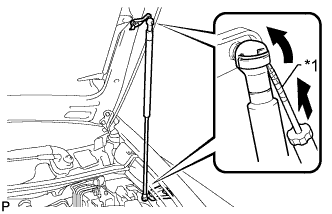

1. Обозначения на рисунке

  *1 Защитная клейкая лента

  С помощью отвертки снимите левый кронштейн капота в сборе, освободив 2 фиксатора.

  Tech Tips

  Конец отвертки перед использованием следует изолировать клейкой лентой.

  Note

  Снимите кронштейн капота в сборе, поддерживая капот одной рукой.
СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН СТОЙКИ КАПОТА
1. Выверните болт и снимите левый кронштейн стойки капота.

  Note

  Снимите кронштейн капота в сборе, поддерживая капот одной рукой.
СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ОПОРЫ КАПОТА
1. Выверните 2 болта и снимите левый кронштейн стойки капота.

  Note

  Снимите кронштейн капота в сборе, поддерживая капот одной рукой.
