СИСТЕМА ЗАДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ Функции, связанные с открыванием двери, не могут быть отменены

ОПИСАНИЕ

При нажатии переключателя C запоминающего устройства сиденья сигнал переключателя C передается из ЭБУ задней двери в переключатель электропривода заднего сиденья по шине CAN. Затем переключатель электропривода заднего сиденья передает сигнал переключателя C в ЭБУ управления положением по шине LIN. Когда ЭБУ управления положением получает сигнал переключателя C, операция возврата при открывании двери прерывается.

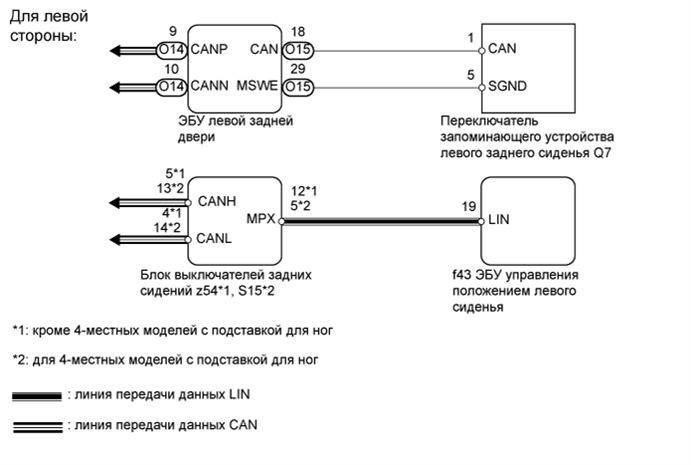

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01GWENE30
A01GWENE31

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ПЕРЕКЛЮЧАТЕЛЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА СИДЕНЬЯ)


    1. Проверьте в режиме Data List работу переключателя запоминающего устройства сиденья.

      Левое заднее сиденье
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Cancel SW Сигнал переключателя CAN запоминающего устройства сиденья / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель CAN запоминающего устройства в положении ON (ВКЛ)

      OFF (ВЫКЛ): переключатель CAN запоминающего устройства в положении OFF (ВЫКЛ)

      		 -
      Правое заднее сиденье
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Cancel SW Сигнал переключателя CAN запоминающего устройства сиденья / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель CAN запоминающего устройства в положении ON (ВКЛ)

      OFF (ВЫКЛ): переключатель CAN запоминающего устройства в положении OFF (ВЫКЛ)

      		 -
      OK
      Каждый параметр на экране портативного диагностического прибора изменяется между ON (ВКЛ) и OFF(ВЫКЛ) в соответствии с данными таблицы.
      Результат
      Результат Перейти к
      OK (для левой стороны) А
      OK (для правой стороны) B
      NG (для левой стороны) C
      NG (для правой стороны) D

      Tech Tips


      • Для левой стороны (кроме моделей с сиденьем с подставкой для ног):

        Если возникает необходимость в использовании заднего сиденья в сборе, обратитесь к следующим процедурам (см. стр. Click here).

      • Для левой стороны (для моделей с сиденьем с подставкой для ног):

        Если возникает необходимость в использовании заднего сиденья в сборе, обратитесь к следующим процедурам (см. стр. Click here).

      • Для правой стороны (кроме моделей с сиденьем с подставкой для ног):

        Если возникает необходимость в использовании заднего сиденья в сборе, обратитесь к следующим процедурам (см. стр. Click here).

      • Для правой стороны (для моделей с сиденьем с подставкой для ног):

        Если возникает необходимость в использовании заднего сиденья в сборе, обратитесь к следующим процедурам (см. стр. Click here).


    B

    ЗАМЕНИТЕ ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ

    C

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ Click here

    D

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА ПРАВОГО ЗАДНЕГО СИДЕНЬЯ Click here

    А

    ЗАМЕНИТЕ ЛЕВЫЙ ЭБУ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    1. A01H1U5E03

      Снимите переключатель запоминающего устройства (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      1 (CAN) - 5 (SGND) Переключатель C нажат Менее 1 Ом

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ – ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА ЗАДНЕГО СИДЕНЬЯ)


    1. A01H0C4E19

      Отсоедините разъем O15 ЭБУ.

    2. Отсоедините разъем Q7 переключателя.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O15-18 (CAN) - Q7-1 (CAN) Всегда Менее 1 Ом
      O15-29 (MSWE) - Q7-5 (SGND) Всегда Менее 1 Ом
      O15-18 (CAN) - масса Всегда 10 кОм или более
      O15-29 (MSWE) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ Click here

  4. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА ПРАВОГО ЗАДНЕГО СИДЕНЬЯ


    1. A01H1U5E04

      Снимите переключатель запоминающего устройства (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      1 (CAN) - 5 (SGND) Переключатель C нажат Менее 1 Ом

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА ПРАВОГО ЗАДНЕГО СИДЕНЬЯ Click here

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ – ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА ЗАДНЕГО СИДЕНЬЯ)


    1. A01H0C4E20

      Отсоедините разъем O2 ЭБУ.

    2. Отсоедините разъем Q2 переключателя.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      O2-18 (CAN) - Q2-1 (CAN) Всегда Менее 1 Ом
      O2-29 (MSWE) - Q2-5 (SGND) Всегда Менее 1 Ом
      O2-18 (CAN) - масса Всегда 10 кОм или более
      O2-29 (MSWE) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ Click here
