СИСТЕМА ЛЮКА Цепь питания ЭБУ люка

ОПИСАНИЕ

Если не работает режим сдвига или режим подъема люка, это может быть связано с неисправностью в цепи источника питания ЭБУ люка.

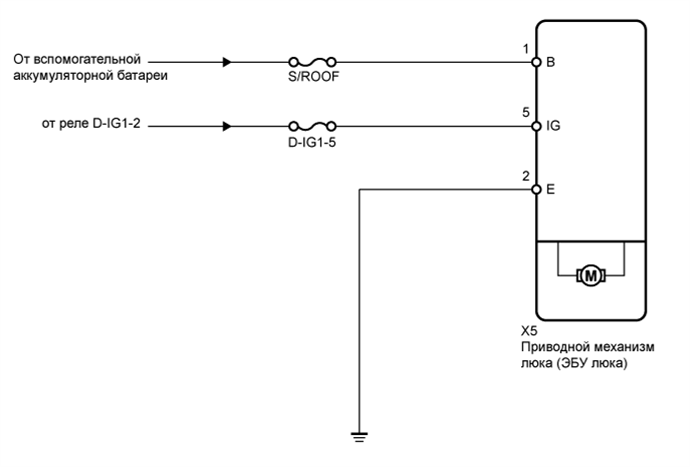

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (S/ROOF, D-IG1-5)




   1. Извлеките предохранители S/ROOF и D-IG1-5 из главного ЭБУ кузова (распределительного блока со стороны водителя).

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия Предохранитель S/ROOF Всегда Менее 1 Ом Предохранитель D-IG1-5 Всегда Менее 1 Ом




   NG

   ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

   OK

2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА - МАССА)




   1.

      Отсоедините разъем X5 приводного механизма.

   2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия X5-2 (E) - масса Всегда Менее 1 Ом
      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия X5-1 (B) - масса Всегда 11–14 В X5-5 (IG) - масса Зажигание выключено Менее 1 В X5-5 (IG) - масса Зажигание включено (IG) 11–14 В




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

   ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) Click here
