СИСТЕМА ЛЮКА, Diagnostic DTC:B2343

Код DTC Наименование DTC
B2343 Инициализация положения не завершена

ОПИСАНИЕ

Данный код DTC выдается в случае, когда инициализация приводного механизма люка (ЭБУ люка) не произошла.

Код DTC Условие обнаружения DTC Неисправный участок
B2343 Инициализация приводного механизма люка (ЭБУ люка) не произошла.

  • Приводной механизм люка в сборе (ЭБУ люка)

  • Лампа индивидуального освещения в сборе (переключатель управления люком)

  • Жгут или разъем

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

См. DTC B2341 (стр. Click here).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips

Если выводится DTC B2342, выполните диагностику для данного кода.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА)


    1. Убедитесь, что система привода люка может быть инициализирована (см. стр. Click here).

      OK
      Приводной механизм люка может быть инициализирован.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ) Click here

    OK

  2. ПРОВЕРЬТЕ РАБОТУ ЛЮКА


    1. Проверьте автоматический режим с помощью переключателя (см. стр. Click here).

      OK
      Автоматический режим работает нормально.

    NG

    ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) Click here

    OK

    КОНЕЦ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ)

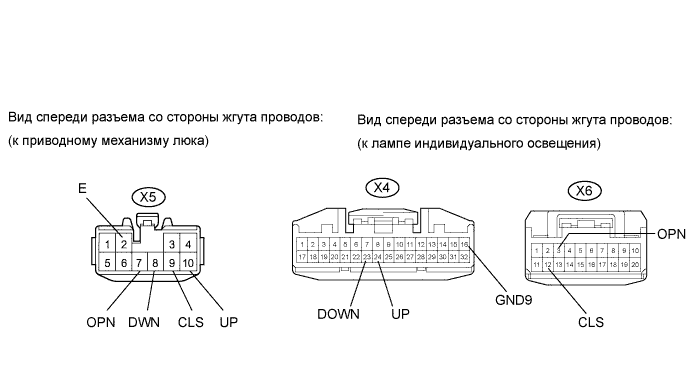

    A01GX0FE01

    1. Отсоедините разъем X5 приводного механизма.

    2. Отсоедините разъемы X4 и X6 лампы индивидуального освещения.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      X5-10 (UP) - X4-24 (UP) Всегда Менее 1 Ом
      X5-8 (DWN) - X4-23 (DOWN) Всегда Менее 1 Ом
      X5-7 (OPN) - X6-3 (OPN) Всегда Менее 1 Ом
      X5-9 (CLS) - X6-12 (CLS) Всегда Менее 1 Ом
      X4-16 (GND9) - масса Всегда Менее 1 Ом
      X5-2 (E) - масса Всегда Менее 1 Ом
      X5-10 (UP) или X4-24 (UP) - масса Всегда 10 кОм или более
      X5-8 (DWN) или X4-23 (DOWN) - масса Всегда 10 кОм или более
      X5-7 (OPN) или X6-3 (OPN) - масса Всегда 10 кОм или более
      X5-9 (CLS) или X6-12 (CLS) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЛЮКОМ)

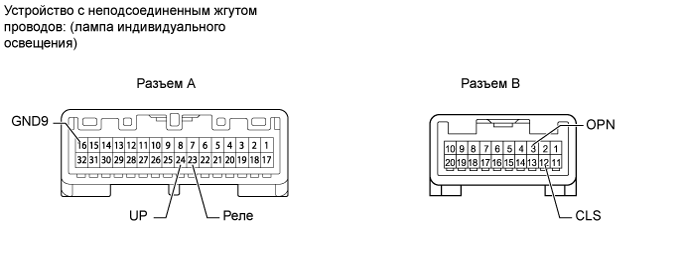

    A01H189E01

    1. Снимите лампу индивидуального освещения (для моделей со стандартным кузовом см. стр. Click here, а для моделей с длинным кузовом – Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      A-24 (UP) - A-16 (GND9) TILT UP (НАКЛОН ВВЕРХ) Менее 1 Ом
      A-24 (UP) - A-16 (GND9) Выкл 10 кОм или более
      A-23 (DOWN) - A-16 (GND9) TILT DOWN (НАКЛОН ВНИЗ) Менее 1 Ом
      A-23 (DOWN) - A-16 (GND9) Выкл 10 кОм или более
      B-3 (OPN) - A-16 (GND9) SLIDE OPEN (ОТКРЫТЬ СДВИГОМ) Менее 1 Ом
      B-3 (OPN) - A-16 (GND9) Выкл 10 кОм или более
      B-12 (CLS) - A-16 (GND9) SLIDE CLOSE (ЗАКРЫТЬ СДВИГОМ) Менее 1 Ом
      B-12 (CLS) - A-16 (GND9) Выкл 10 кОм или более

    NG

    ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЛЮКОМ) Click here

    OK

    ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) Click here
