СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С ПЕРЕМЕННЫМ ПЕРЕДАТОЧНЫМ ЧИСЛОМ, Diagnostic DTC:C15C7/78, C15C8/79

DTC Code DTC Name
C15C7/78 Сбой напряжения питания электродвигателя постоянного тока
C15C8/79 Неисправность реле источника питания

ОПИСАНИЕ

ЭБУ рулевого управления контролирует PIG (напряжение питания электродвигателя) и определяет неисправность реле источника питания (установлено в ЭБУ рулевого управления).

Если ЭБУ рулевого управления обнаруживает неисправность, он включает главную контрольную лампу аварийного состояния, сохраняет эти DTC и прекращает работу VGRS.

Код DTC Условие обнаружения Неисправный участок
C15C7/78 ЭБУ рулевого управления обнаруживает, что напряжение на контакте IG находится в диапазоне 9–16 В, а напряжение на контакте PIG составляет менее 7 В или более 18,5 В в течение 2,4 с.

  • Жгут проводов или разъем

  • ЭБУ рулевого управления
C15C8/79 ЭБУ рулевого управления обнаруживает неисправность реле источника питания или обрыв цепи

  • Жгут проводов или разъем

  • ЭБУ рулевого управления

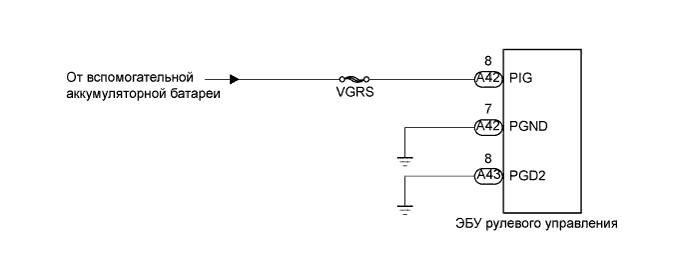

СХЕМА СОЕДИНЕНИЙ

A01H0UPE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips

Неисправность может проявляться нерегулярно. Тщательно осмотрите жгуты проводов и разъемы и повторите проверку.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. Запишите и сбросьте коды DTC (см. стр. Click here).

    2. A01GZ9KE06

      Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      A42-7 (PGND) - масса Всегда Менее 1 Ом
      А43-8 (PGD2) - масса
      Номинальное напряжение
      Контакты для подключения диагностического прибора Режим Заданные условия
      A42-8 (PIG) - масса Всегда 11–14 В

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  2. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Проверьте наличие DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      C15C7/78 или C15C8/79 не выводится OK
      Выводится код C15C7/78 или C15C8/79 NG

    NG :ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ Click here

    OK :ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here
