СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ, Diagnostic DTC:C13A8/44

ОПИСАНИЕ

В электропривод стояночного тормоза с кронштейном в сборе встроен датчик натяжения. Он определяет натяжение троса привода стояночного тормоза и передает значение в ЭБУ стояночного тормоза с электроприводом.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   УДАЛИТЕ DTC




   1. Выключите зажигание.

   2. Подсоедините портативный диагностический прибор к DLC3.

   3. Включите зажигание (IG) и портативный диагностический прибор.

   4. Сбросьте код DTC (см. стр.Click here).



   • ДАЛЕЕClick here
2. Click here

   ПРОВЕРЬТЕ DTC




   1. Выключите зажигание.

   2. Подсоедините портативный диагностический прибор к DLC3.

   3. Включите зажигание (IG) и портативный диагностический прибор.

   4. Проверьте наличие кода DTC (см. стр.Click here).

      Table 1. Результат

      Результат	Перейти к
      DTC выводится	А
      DTC не выводится	B



   • АClick here
   • BClick here
3. Click here

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – БЛОК УПРАВЛЕНИЯ)




   1. Отсоедините разъем S48 ЭБУ.

   2. Отсоедините разъем S32 блока управления.

   3.

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора Условие Заданные условия S48-8 (TSEN) - S32-5 (TSEN) Всегда Менее 1 Ом S48-8 (TSEN) - масса Всегда 10 кОм или более S48-6 (TSN2) - S32-10 (TSN2) Всегда Менее 1 Ом S48-6 (TSN2) - масса Всегда 10 кОм или более S48-7 (VT) - S32-6 (VT) Всегда Менее 1 Ом S48-7 (VT) - масса Всегда 10 кОм или более S48-14 (TGND) - S32-1 (TGND) Всегда Менее 1 Ом S48-14 (TGND) - масса Всегда 10 кОм или более S48-10 (SG) - S32-2 (SG) Всегда Менее 1 Ом S48-10 (SG) - масса Всегда 10 кОм или более



   • OKClick here
   • NGClick here
4. Click here

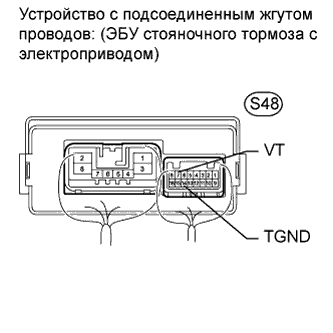

   ПРОВЕРЬТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ (НАПРЯЖЕНИЕ VT)



   1.

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия S48-7 (VT) - S48-14 (TGND) Зажигание включено (IG) 4,75 - 5,25 В

      Table 2. Результат

      Результат	Следующий шаг
      Заданные условия не выполняются	А
      Заданные условия выполняются	B



   • АClick here
   • BClick here
5. Click here

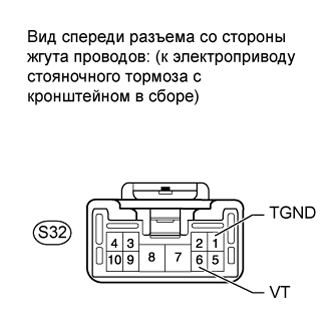

   ПРОВЕРЬТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ (НАПРЯЖЕНИЕ VT)




   1. Отсоедините разъем S32 блока управления.

   2.

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия S32-6 (VT) - S32-1 (TGND) Зажигание включено (IG) 4,75 - 5,25 В



   • OKClick here
   • NGClick here
6. Click here

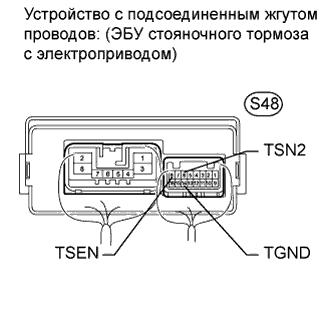

   ПРОВЕРЬТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ (TSEN, TSN2, TGND)




   1. Подсоедините разъем S48 ЭБУ.

   2. Подсоедините разъем S32 блока управления.

   3.

      Измерьте напряжение между контактами, указанными ниже.

      Table 3. Условия измерений

      	Подключение диагностического прибора	Положение переключателя
      (A)	S48-6 (TSN2) - S48-14 (TGND)	Зажигание включено (IG)
      (B)	S48-8 (TSEN) - S48-14 (TGND)	Зажигание включено (IG)

      Tip:

      Запишите результаты измерений.

   4. Выключите зажигание.

   5. Подсоедините портативный диагностический прибор к DLC3.

   6. Включите зажигание (IG) и портативный диагностический прибор.

   7. Войдите в следующие меню: Chassis / Electric Parking Brake / Data List.

   8. Проверьте значения в соответствии с таблицей ниже.

      Tip:

      Данная процедура позволяет определить расхождение между фактическим напряжением и напряжением, измеряемым ЭБУ.

      Table 4. Стояночный тормоз с электроприводом

      	Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      (1)	Tension1 Voltage	Напряжение датчика натяжения 1 / мин.: 0,000 В макс.: 5,000 В	Напряжение (A) +/- -0,2 В, от 0,3 до 4,7 В	-
      (2)	Tension2 Voltage	Напряжение датчика натяжения 2 / мин.: 0,000 В макс.: 5,000 В	Напряжение (B) +/- -0,2 В, от 0,3 до 4,7 В	-
      (3)	Invalid Tension Sensor Comp	Неправильное компарирование датчика натяжения / Enable или Disable	Enable	-

      OK
      Значения соответствуют указанным для нормального состояния.

      Table 5. Результат

      Результат	Перейти к
      (1), (2) или (3) не в норме	А
      (1), (2) и (3) в норме	B



   • АClick here
   • BClick here
7. Click here

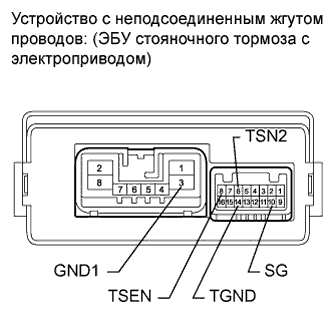

   ПРОВЕРЬТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ




   1. Снимите ЭБУ стояночного тормоза с электроприводом (см. стр.Click here).

   2.

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия 8 (TSEN) - 3 (GND1) Всегда 4 - 6 кОм 6 (TSN2) - 3 (GND1) Всегда 4 - 6 кОм 14 (TGND) - 3 (GND1) Всегда Менее 1 Ом 10 (SG) - 3 (GND1) Всегда Менее 1 Ом



   • OKClick here
   • NGClick here
8. Click here

   ПРОВЕРЬТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ (DATA LIST)




   1. Выключите зажигание.

   2. Подсоедините портативный диагностический прибор к DLC3.

   3. Включите зажигание (IG) и портативный диагностический прибор.

   4. Войдите в следующие меню: Chassis / Electric Parking Brake / Data List.

   5. Проверьте значения в соответствии с таблицей ниже.

      Table 6. Стояночный тормоз с электроприводом

      Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      Invalid Tension Sensor Output	Неправильный выходной сигнал датчика натяжения / Enable или Disable	Enable	-
      Invalid Tension Sensor PWR	Сбой питания датчика натяжения / Enable или Disable	Enable	-
      Invalid Tension Sensor Comp	Неправильное компарирование датчика натяжения / Enable или Disable	Enable	-
      +B Voltage Value	Состояние питания +B / Lo / Mid / Hi	Hi	-

      OK
      Значения соответствуют указанным для нормального состояния.



   • OKClick here
   • NGClick here
9. Click here

   ЗАМЕНИТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМClick here

10. Click here

    ЗАМЕНИТЕ ЭЛЕКТРОПРИВОД СТОЯНОЧНОГО ТОРМОЗА С КРОНШТЕЙНОМ В СБОРЕClick here

11. Click here

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИClick here

12. Click here

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

13. Click here

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИClick here
