СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ КОНТАКТЫ ЭБУ

Click here
Click here
Click here

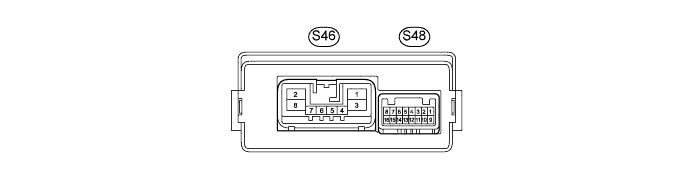

  1. A01H19GE01

    ПРОВЕРЬТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ


    1. Отсоедините разъемы S46 и S48 ЭБУ.

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия
      S46-3 (GND1) - масса W-B - масса Масса Всегда Менее 1 Ом
      S46-8 (+B) - S46-3 (GND1) R - W-B +B источника питания Зажигание выключено 11–14 В
      S48-1 (CA2L) - S48-9 (CA2H) W-B Линия передачи данных CAN Зажигание выключено 108-132 Ом
      S48-2 (BECU) - S46-3 (GND1) BE - W-B Источник питания Зажигание выключено 11–14 В
      S48-4 (IG) - S46-3 (GND1) G - W-B Источник питания IG Зажигание включено (IG) 11-14 В

    3. Подсоедините разъемы S46 и S48 ЭБУ.

    4. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Описание контактов Условие Заданные условия
      S46-1 (M-) - S46-3 (GND1) GR - W-B Электродвигатель стояночного тормоза с электроприводом

      Зажигание включено (IG)

      Стояночный тормоз с электроприводом не работает

      		 11–14 В
      S46-2 (M+) - S46-3 (GND1) L - W-B Электродвигатель стояночного тормоза с электроприводом

      Зажигание включено (IG)

      Стояночный тормоз с электроприводом не работает

      		 11–14 В
      S46-6 (LPA) - S46-3 (GND1) G - W-B Выходной сигнал выключателя AUTO

      Зажигание включено (IG)

      Выключатель AUTO в положении OFF (ВЫКЛ)

      		 11–14 В
      S46-7 (TX) - S46-3 (GND1) L - W-B Сигнал диагностики Через 20 с после выключения зажигания 9–14 В
      S48-1 (CA2L) - S48-9 (CA2H) W-B Линия передачи данных CAN Зажигание выключено 54–69 Ом
      S48-5 (AUTO) - S46-3 (GND1) R - W-B Выключатель AUTO

      Зажигание включено (IG)

      Выключатель AUTO включен

      		 Менее 1 В

      Зажигание включено (IG)

      Выключатель AUTO в положении OFF (ВЫКЛ)

      		 11–14 В
      S48-6 (TSN2) - S46-3 (GND1) G - W-B Датчик натяжения Зажигание включено (IG) 0,5–4,5 В
      S48-7 (VT) - S46-3 (GND1) R - W-B Питание датчика натяжения Зажигание включено (IG) 4,75–5,25 В
      S48-8 (TSEN) - S46-3 (GND1) W - W-B Датчик натяжения Зажигание включено (IG) 0,5-4,5 В
      S48-10 (SG) - S46-3 (GND1) Экран - W-B - Всегда Менее 1 Ом
      S48-12 (LCK1) - S46-3 (GND1) G - W-B Блокировка 1 выключателя стояночного тормоза с электроприводом

      Зажигание включено (IG)

      Выключатель стояночного тормоза с электроприводом выключен

      		 1,8–3,3 В

      Зажигание включено (IG)

      Выключатель стояночного тормоза с электроприводом в положении блокировки (нажат)

      		 1,8–3,3 В
      S48-13 (REL2) - S46-3 (GND1) B - W-B Отпускание 2 выключателя стояночного тормоза с электроприводом

      Зажигание включено (IG)

      Выключатель стояночного тормоза с электроприводом выключен

      		 6,5–10,0 В

      Зажигание включено (IG)

      Выключатель стояночного тормоза с электроприводом в положении отпускания (вытянут)

      		 2,8–5,0 В
      S48-14 (TGND) - S46-3 (GND1) B - W-B Масса датчика натяжения Всегда Менее 1 Ом
      S48-15 (LCK2) - S46-3 (GND1) R - W-B Блокировка 2 выключателя стояночного тормоза с электроприводом

      Зажигание включено (IG)

      Выключатель стояночного тормоза с электроприводом выключен

      		 6,5–10,0 В

      Зажигание включено (IG)

      Выключатель стояночного тормоза с электроприводом в положении блокировки (нажат)

      		 2,8–5,0 В
      S48-16 (REL1) - S46-3 (GND1) W - W-B Отпускание 1 выключателя стояночного тормоза с электроприводом

      Зажигание включено (IG)

      Выключатель стояночного тормоза с электроприводом выключен

      		 6,5–10,0 В

      Зажигание включено (IG)

      Выключатель стояночного тормоза с электроприводом в положении отпускания (вытянут)

      		 2,8–5,0 В
